MODULO ALMACENAMIENTO DE REFRIGERANTE EN
UNIDADES CONDENSADORES EN EQUIPOS DE REFRIGERACION Y CLIMATIZACION |
ING ANTONIO FAVIO OSPINO MARTINEZ
CANAL YOUTUBE: ANTONIO OSPINO
1. PROCEDIMIENTOS PARA
ALMACENAMIENTO DE RERIGERANTES EN UNIDADES CONDENSADORAS EN EQUIPOS DE REFRIGERACION DOMESTICOS.
1.1. ALMACENAMIENTO DE REFRIGERANTE EN LA UNIDAD CONDENSADORA DE CLIMATIZACION DOMESTICA CON MANOMETRO ESTANDAR
Tenga a la mano los siguientes equipos y accesorios:
Veamos el diagrama de flujo del procedimiento:

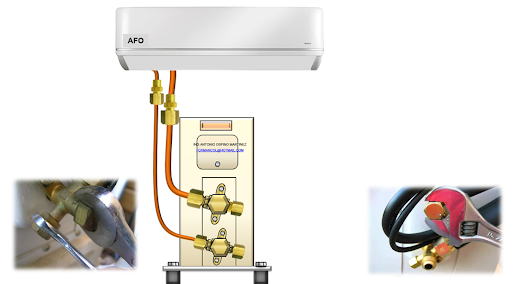

Para iniciar el proceso, con el equipo en operación, identifique las válvulas de la unidad externa de su equipo:
· Con un juego de llaves de boca fija, quite el tapón de la toma de servicio de la válvula de servicio o rotolock de succión de la unidad condensadora, así como los tapones protectores de los vástagos de cada válvula.
Realice el siguiente montaje:
· Conecte la válvula de control de flujo a la toma de servicio de la válvula rotolock o servicio de succión la unidad condensadora ( la que tiene la tubería mas gruesa ). Antes verifique que el vástago de la misma esté en posición OFF
· Conecte la manguera azul al puerto de la válvula de control de flujo y la manguera amarilla a la bomba de vacío.
· Para la purga de las mangueras, abra la válvula de baja del juego de manómetros.
· Proceda a encender la bomba de vacío por un corto lapso de tiempo hasta que la presión llegue por debajo de las 29 In Hg
· Para finalizar el proceso de purga de mangueras por vacío, cierre la válvula de baja del juego de manómetros y después apague la bomba de vacío.
· Proceda a desconectar la manguera amarilla que conecta al juego de manómetros con la bomba de vacío.
Para almacenar el refrigerante, proceda de la siguiente forma:
· Enrosque el vástago de la válvula de control de flujo hasta la posición ON ( en sentido horario ), para obtener comunicación con el sistema y obtener la presión actual de succión del sistema.
· Con una llave L, enrosque completamente el vástago de la válvula rotolock de salida de la unidad condensadora ( la que posee la tubería mas delgada ), para que el compresor comience a recoger el refrigerante de la línea de succión, incluyendo el que está en el juego de manómetros.
· Al terminar de enroscar el vástago de la válvula rotolock de salida de la unidad condensadora ( la que posee la tubería mas delgada ), la presión de succión disminuye y cuando esté en cero ( 0 ) Psig, con otra llave L, proceda a enroscar el vástago de la válvula rotolock de succión de la unidad externa, e inmediatamente apague el equipo.
Para la desconexión del manómetro y accesorios, proceda de la siguiente forma:
· Proceda a desenroscar el vástago de la válvula de control de flujo, en sentido antihorario, hasta la posición OFF e inmediatamente desconecte la manguera azul del juego de manómetros, quite la válvula de control de flujo y las llaves L.
· Proceda a colocar y asegurar los tapones a las válvulas rotolock de la unidad condensadora.
Ver videos:
VIDEO ANIMADO DEL ALMACENAMIENTO DE REFRIGERANTE EN UNIDAD EXTERNA DE UN EQUIPO AIRE MINISPLIT CON MANOMETRO ESTANDAR
1.2. ALMACENAMIENTO DE REFRIGERANTE EN LA UNIDAD CONDENSADORA DE CLIMATIZACION CON MANOMETRO DE CUATRO VIAS
Tenga a la mano los siguientes equipos y accesorios:
Veamos el diagrama de flujo del procedimiento:
Para iniciar el proceso identifique las válvulas de la unidad externa de su equipo:
Con un juego de llaves de boca fija, quite el tapón de la toma de servicio de la válvula de servicio o rotolock de succión de la unidad condensadora, así como los tapones protectores de los vástagos de cada válvula.

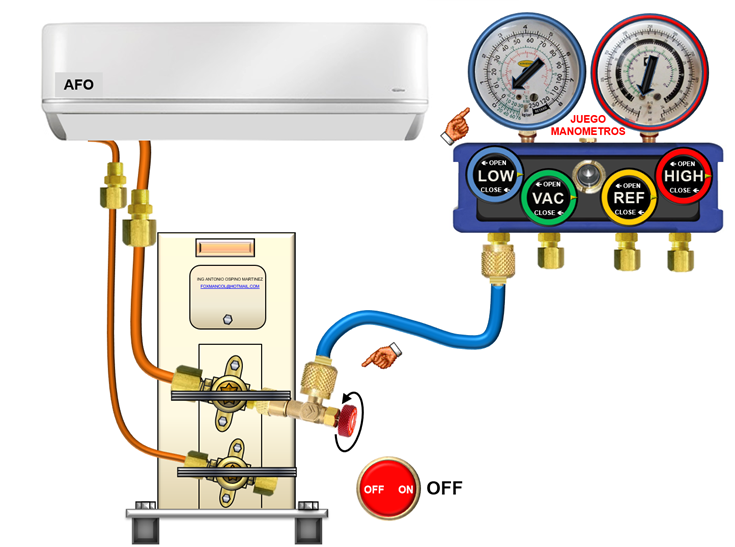

Realice el siguiente montaje:
· Conecte la válvula de control de flujo a la toma de servicio de la válvula rotolock de succión la unidad condensadora ( la que tiene la tubería mas gruesa ). Antes verifique que el vástago de la misma esté en posición OFF
· Ahora realice el siguiente montaje: Manguera azul del puerto LOW al puerto de la válvula de control de flujo, la manguera amarilla del puerto VAC al puerto de la bomba de vacío
Realice la purga de las mangueras de la siguiente forma:
· Abra las válvulas LOW y VAC del juego de manometros.
· Proceda a encender la bomba de vacío por un corto lapso de tiempo hasta que la presión llegue por debajo de las 29 In Hg
· Para finalizar el proceso de purga de mangueras por vacío, cierre las válvulas LOW y VAC del juego de manómetros y después apague la bomba de vacío.
Proceda a desconectar la manguera amarilla que conecta al juego de manómetros con la bomba de vacío y clocar el tapón en el puerto VAC del juego de manómetros.
Para almacenar el refrigerante, proceda de la siguiente forma:
· Enrosque el vástago de la válvula de control de flujo hasta la posición ON ( en sentido horario ), para obtener comunicación con el sistema y obtener la presión actual de succión del sistema.
· Con una llave L, enrosque completamente el vástago de la válvula rotolock de salida de la unidad condensadora ( la que posee la tubería mas delgada ), para que el compresor comience a recoger el refrigerante de la línea de succión, incluyendo el que está en el juego de manómetros.
· Al terminar de enroscar el vástago de la válvula rotolock de salida de la unidad condensadora ( la que posee la tubería mas delgada ), la presión de succión disminuye y cuando esté en cero ( 0 ) Psig, con otra llave L, proceda a enroscar el vástago de la válvula rotolock de succión de la unidad externa, e inmediatamente apague el equipo.
Para la desconexión del manómetro y accesorios, proceda de la siguiente forma:
· Proceda a desenroscar el vástago de la válvula de control de flujo, en sentido antihorario, hasta la posición OFF e inmediatamente desconecte la manguera azul del juego de manómetros, quite la válvula de control de flujo y las llaves L.
.
· Proceda a colocar y asegurar los tapones a las válvulas rotolock de la unidad condensadora.
Ver video:
VIDEO TEORICO PRACTICO ALMACENAMIENTO DE REFRIGERANTE EN UNIDAD EXTERNA DE EQUIPO MINISPLIT CON EL MANOMETRO DE 4 VALVULAS
2.
PROCEDIMIENTOS PARA ALMACENAMIENTO DE RERIGERANTES EN UNIDADES CONDENSADORAS EN
EQUIPOS DE CLIMATIZACION COMERCIAL.
2.1. ALMACENAMIENTO DE REFRIGERANTE EN LA
UNIDAD CONDENSADORA DE CLIMATIZACION COMERCIAL CON MANOMETRO ESTANDAR
Tenga
a la mano los siguientes equipos y accesorios:
A continuación, siga los siguientes pasos:
·

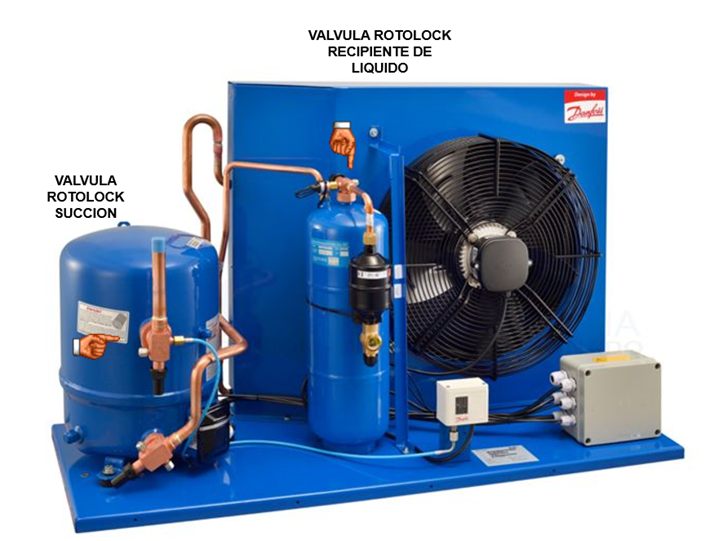

Identifique
las valvulas rotolock de succión del compresor y la de salida del recipiente de
liquido
·

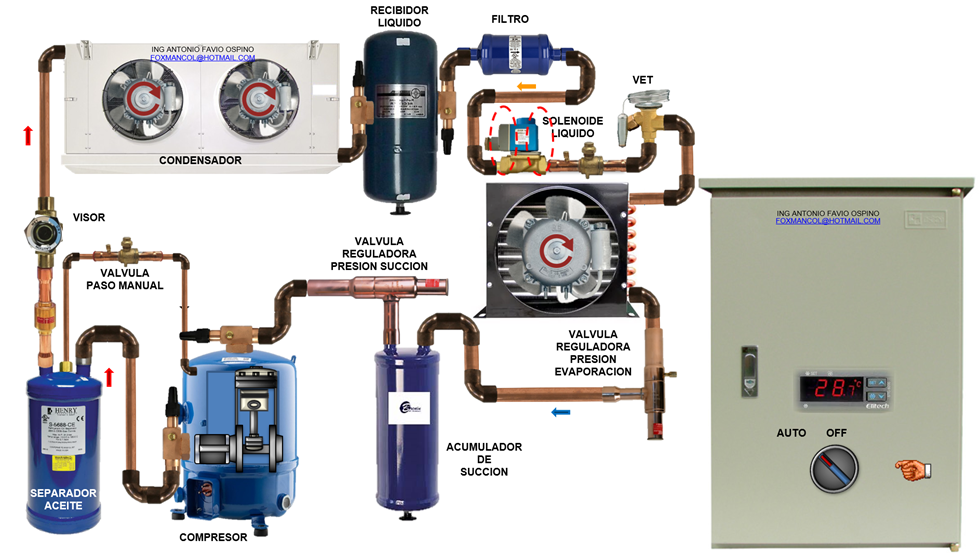

Ponga
a operar el equipo en sistema o modo manual y active la válvula solenoide, el
ventilador de evaporador y la unidad condensadora
·
Si
el equipo no posee modo de operación manual, ponga a operarlo normalmente en su
modo automático
Para el montaje de equipos y accesorios, siga los
siguientes pasos:
·

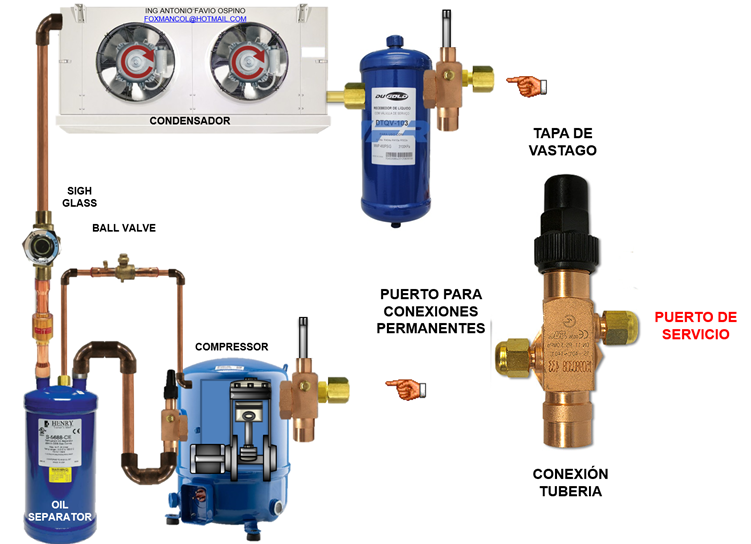

Identifique
el puerto de servicio de la válvula rotolock de succión del compresor y del
recibidor de líquido
·
Con
una llave rachet verifique previamente que el vástago de la válvula rotolock de
succión del compresor este desenroscado por completo, después de ello, quite el
tapón del puerto de servicio de dicha válvula y coloque una válvula de bola (
opcional ) cerrada en dicho puerto
·
Conecte
la manguera azul al puerto de la válvula de bola conectada en la válvula
rotolock de succión del compresor y la manguera amarilla del puerto de servicio
del juego de manómetros al puerto de la bomba de vacío.
·
Para
la purga de las mangueras, abra la válvula de bola, a válvula de válvula de
baja del juego de manómetros y después encienda la bomba de vacío por un corto
periodo en el que la presión de vacío sea inferior a los 29 In Hg
·
Para
terminar la purga, cierre la válvula de baja del juego de manómetros, cierre la
válvula de la bomba de vacío, si la tiene y posteriormente, apague la misma;
puede desconectar la manguera de la bomba de vacío del juego de manómetros y
colocar un tapón en ese puerto
·
Con
una llave rachet, enrosque dos vueltas el vástago de la válvula rotolock de succión del compresor, con lo cual se
marcará la presión de succión del sistema.
·

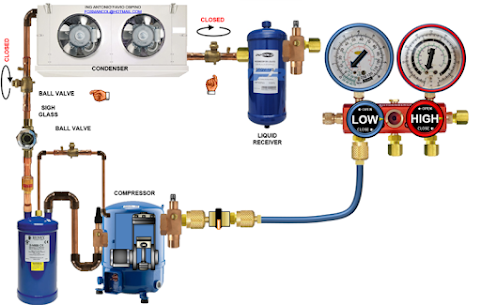

Verificando
que el tapón del puerto de servicio de la válvula rotolock del recibidor de
líquido este cerrado, con la llave rachet, enrosque completamente el
vástago de dicha válvula, para bloquear
el flujo de refrigerante
·
El
compresor comenzará a almacenar refrigerante y eso se observa en el manómetro
de baja que reduce su presión; cuando la presión esté en cero, con una llave
rachet, enrosque completamente el vástago
de la válvula rotolock de succión
del compresor y cierre la válvula de bola de la manguera azul.
·
Apague
la válvula solenoide, unidad condensadora y ventiladores de evaporador, después
apague el sistema
·
Para
los equipos que no posean la opción de operación manual, apáguelo normalmente
·
Proceda
a cerrar las válvulas de bola de la línea de líquido y descarga del sistema si
las tiene
·
Verificando
que la válvula de paso este cerrada y que el manómetro esté en cero, proceda a
desconectar la manguera del juego de manómetros y colocar un tapón por seguridad,
en la válvula de paso recto que está conectada en la válvula rotolock de
succión del compresor.
Ver videos:
ALMACENAMIENTO REFRIGERANTE EN UNIDAD CONDENSADORA REFRIGERACION COMERCIAL CON MANOMETRO ESTANDAR
2.2. ALMACENAMIENTO DE REFRIGERANTE EN LA
UNIDAD CONDENSADORA DE CLIMATIZACION COMERCIAL CON MANOMETRO DE CUATRO VALVULAS
Tenga
a la mano los siguientes equipos y accesorios:
·
Identifique
las valvulas rotolock de succión del compresor y la de salida del recipiente de
liquido
·

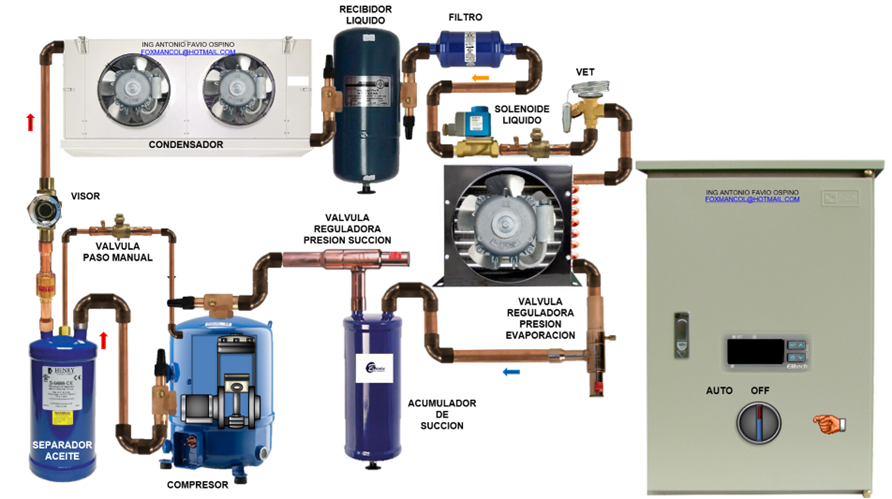

Ponga
a operar el equipo en sistema o modo manual y active la válvula solenoide, el
ventilador de evaporador y la unidad condensadora
·
Si
el equipo no posee modo de operación manual, ponga a operarlo normalmente en su
modo automático
Para el montaje de equipos y accesorios, siga los
siguientes pasos:
·
Identifique
el puerto de servicio de la válvula rotolock de succión del compresor y del
recibidor de líquido.
·
Con
una llave rachet verifique previamente que el vástago de la válvula rotolock de
succión del compresor este desenroscado por completo, después de ello, quite el
tapón del puerto de servicio de dicha válvula y coloque una válvula de bola (
opcional ) cerrada en dicho puerto
·

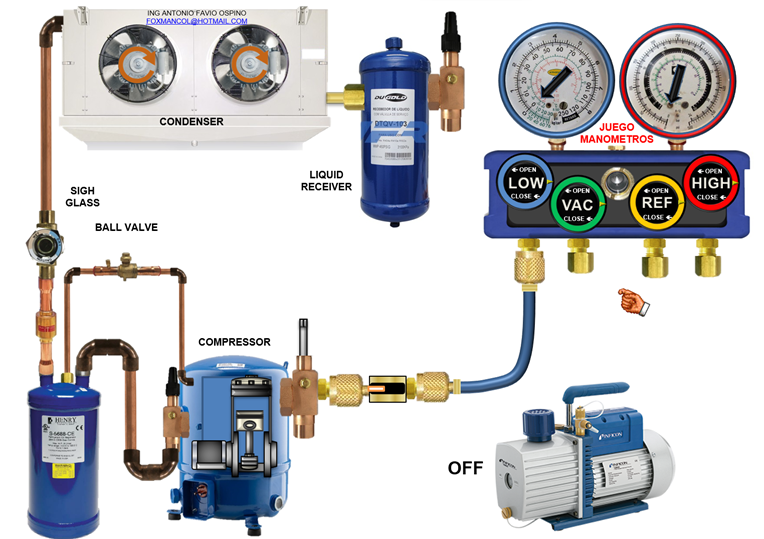

Conecte
la manguera azul del puerto LOW al puerto de la válvula de bola conectada a la
válvula rotolock de succión del compresor y una manguera amarilla del puerto
VAC al puerto de la bomba de vacío.
·
Para
la purga de las mangueras, abra la válvula de bola y despues las válvulas VAC y
LOW del juego de manómetros.
·
Encienda
la bomba de vacío por un periodo de tiempo en el que la presión de vacío sea
inferior a los 29 In Hg.
·
Para
terminar la purga, cierre las válvulas VAC y LOW del juego de manómetros,
cierre la válvula de la bomba de vacío, si la tiene y posteriormente, apague la
misma.
·
Proceda
a desconectar la manguera amarilla de la bomba de vacío del juego de manómetros
y colocar un tapón en el puerto VAC del mismo.
·
Con
una llave rachet, enrosque dos vueltas el vástago de la válvula rotolock de succión del compresor, con lo cual se
marcará la presión de succión del sistema.
·
Verificando
que el tapón del puerto de servicio de la válvula rotolock del recibidor de
líquido este cerrado, con la llave rachet, enrosque completamente el vástago de
dicha válvula, para bloquear el flujo de refrigerante
·
El
compresor comenzará a almacenar refrigerante y eso se observa en el manómetro
de baja que reduce su presión; cuando la presión esté en cero, con una llave
rachet, enrosque completamente el vástago
de la válvula rotolock de succión
del compresor y cierre la válvula de bola de la manguera azul.
·
Apague
la válvula solenoide, unidad condensadora y ventiladores de evaporador, después
apague el sistema
·
Para
los equipos que no posean la opción de operación manual, apáguelo normalmente
·
Proceda
a cerrar las válvulas de bola de la línea de líquido y descarga del sistema si
las tiene
·
Verificando
que la válvula de paso este cerrada y que el manómetro esté en cero, proceda a
desconectar la manguera del juego de manómetros y colocar un tapón por
seguridad, en la válvula de paso recto que está conectada en la válvula
rotolock de succión del compresor.
Ver videos:
ALMACENAMIENTO REFRIGERANTE EN UNIDAD CONDENSADORA REFRIGERACION COMERCIAL CON MANOMETRO 4 VALVULAS
