MODULO CARGA DE ACEITE EN EQUIPOS DE
REFRIGERACION Y CLIMATIZACION |
ING ANTONIO FAVIO OSPINO MARTINEZ
CANAL YOUTUBE: ANTONIO OSPINO
TABLA CONTENIDO DEL MODULO
1.
PROCEDIMIENTOS PARA CARGA DE ACEITE EN EQUIPOS DE REFRIGERACION.
1.2.
PROCEDIMIENTO ADICION ACEITE PARA COMPRESORES DOMESTICOS DE REFRIGERACION
1.2.
CAMBIO DE ACEITE EN COMPRESORES HERMETICOS DE EQUIPOS DE REFRIGERACION
COMERCIAL.
1. PROCEDIMIENTOS
PARA CARGA DE ACEITE EN EQUIPOS DE REFRIGERACION.
1.2. PROCEDIMIENTO ADICION ACEITE PARA
COMPRESORES DOMESTICOS DE REFRIGERACION
Antes del procedimiento estar seguro de:
•
Ya
se ha vaciado el aceite usado del compresor.
•
Verificar
que el sistema este apagado.
•
Verificar
que el aceite a inyectar tenga el mismo tipo y la misma viscosidad recomendada
por el fabricante.
•
Conocer
la cantidad de lubricante a inyectar al compresor.
•
Después
de este proceso, hay que cargar refrigerante.
Realice el siguiente procedimiento:
·
Con
el equipo apagado, verificar que el vástago de la válvula de control de flujo
este en posición OFF y proceda a conectar la misma al puerto de servicio del
compresor.
·

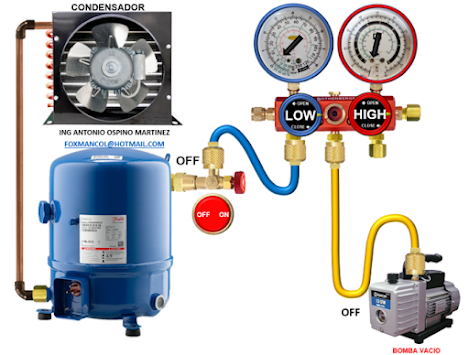

Conectar
la manguera azul a la válvula de servicio de la válvula control flujo y la
manguera amarilla del juego de manómetros al puerto de la bomba de vacío
·
Enrosque
por completo el vástago de la válvula de control de flujo, en sentido horario,
hasta la posición ON y abra la válvula de baja del juego de manómetros
·
Encienda
la bomba de vacío y abra su válvula de paso ( si la tiene ) hasta llegar, en el
manómetro o reloj de baja a los 29 In
Hg.
·
Estando
la presión de vacío en 29 InHg, cierre la válvula de baja del juego de
manómetros, cierre la válvula de paso de la bomba de vacío ( si la tiene ) para
posteriormente apagar la bomba.
·
Desenrosque
por completo el vástago de la válvula de control de flujo, en sentido
antihorario, hasta la posición OFF y proceda a desconectar las mangueras del
juego de manómetros
Para la inyección del aceite al compresor, siga los
siguientes pasos:
·

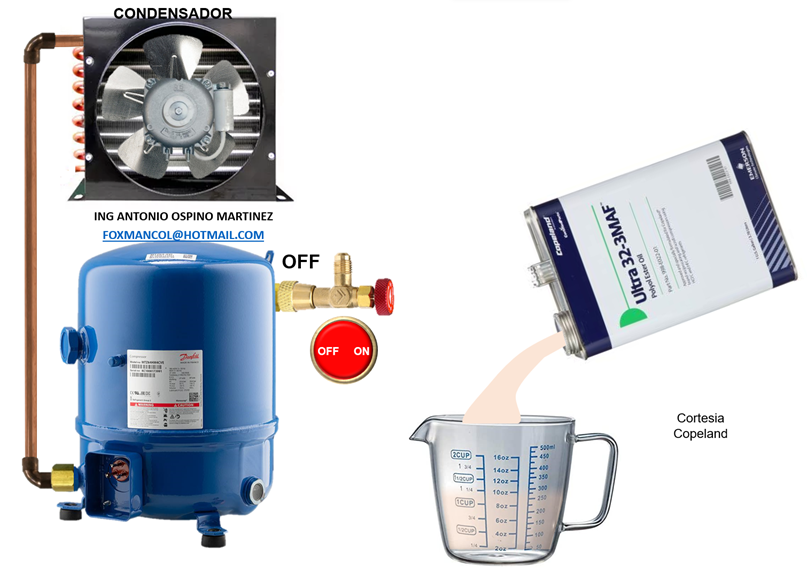

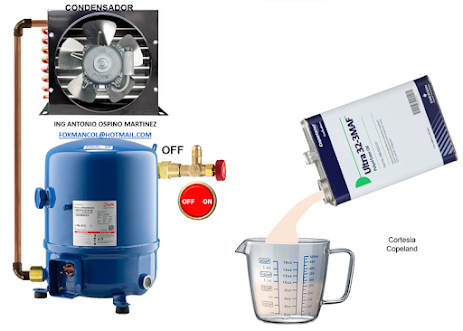

Basado
en el tipo de aceite y cantidad recomendada por el fabricante, proceda a vaciar
el lubricante en el tarro medidor.
·

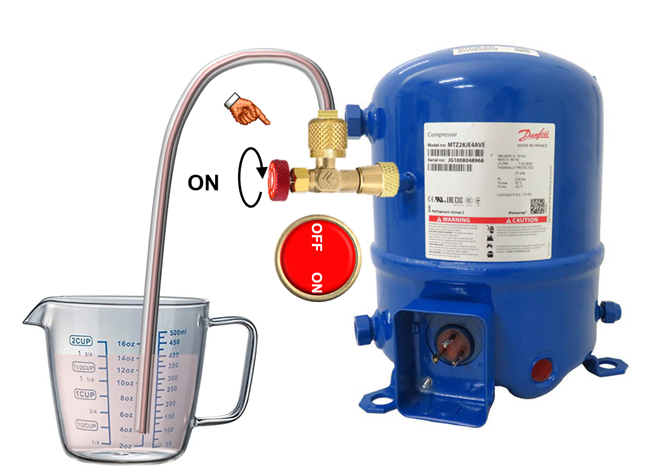

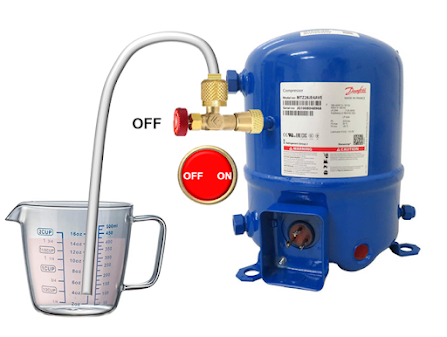

Coloque
la manguera de carga de aceite con su conector en el puerto de la válvula de
control de flujo y el otro extremo dentro del recipiente que contiene el aceite
a inyectar, tal como se observa:
·
Enrosque
nuevamente el vástago de la válvula de control de flujo hasta la posición ON,
de forma que el lubricante entre al compresor por diferencia de presión.
·
Cuando
el nivel del tarro medidor disminuya al mínimo, proceda a desenroscar por
completo el vástago de la válvula de control de flujo hasta la posición OFF.
·
Proceda
a quitar la manguera de carga de aceite y a continuación, se procede con el
procedimiento de vacío y carga de refrigerante.
Ver videos:
1.2. CAMBIO DE
ACEITE EN COMPRESORES HERMETICOS DE EQUIPOS DE REFRIGERACION COMERCIAL.
Tenga a la mano los EPP y los equipos, herramientas e
instrumentos requeridos para el proceso:

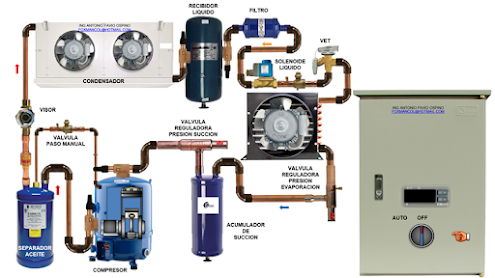

Lo primero que se hace es hacer el almacenamiento del
refrigerante en la unidad condensadora
·
Identifique
las valvulas rotolock de succión y descarga del compresor y la del recipiente
de liquido
·

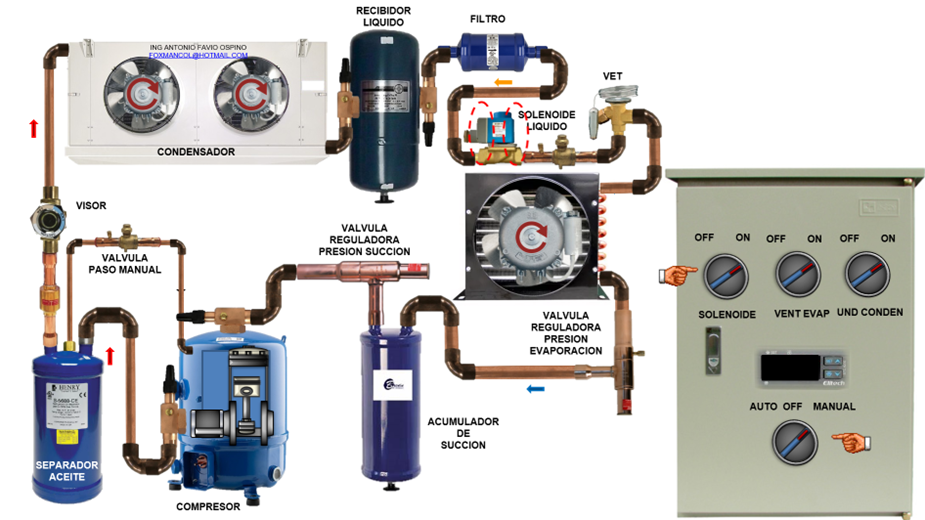

Ponga
a operar el equipo en sistema o modo manual y active la válvula solenoide, el
ventilador de evaporador y la unidad condensadora
·
Si
el equipo no posee modo de operación manual, ponga a operarlo normalmente en su
modo automático
·

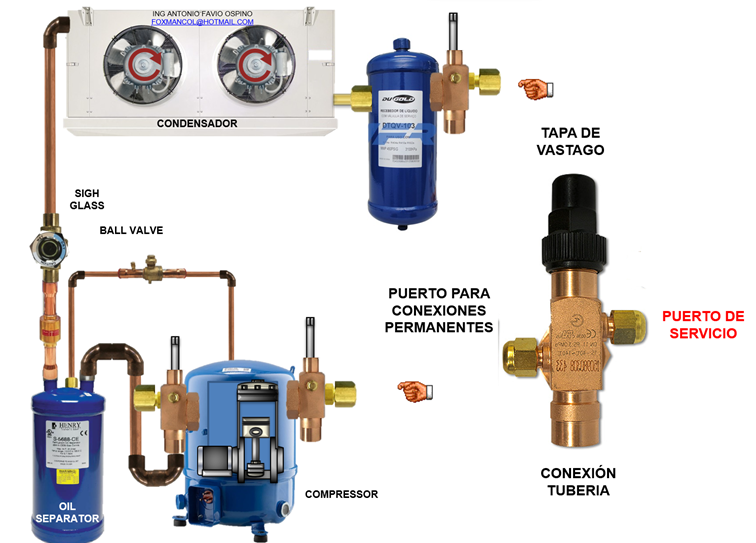

Identifique
el puerto de servicio de la válvula rotolock de succión del compresor y del
recibidor de líquido
·
Con
una llave rachet verifique previamente que el vástago de la válvula rotolock de
succión del compresor este desenroscado por completo, después de ello, quite el
tapón del puerto de servicio de dicha válvula y coloque una válvula de bola
cerrada en dicho puerto
·

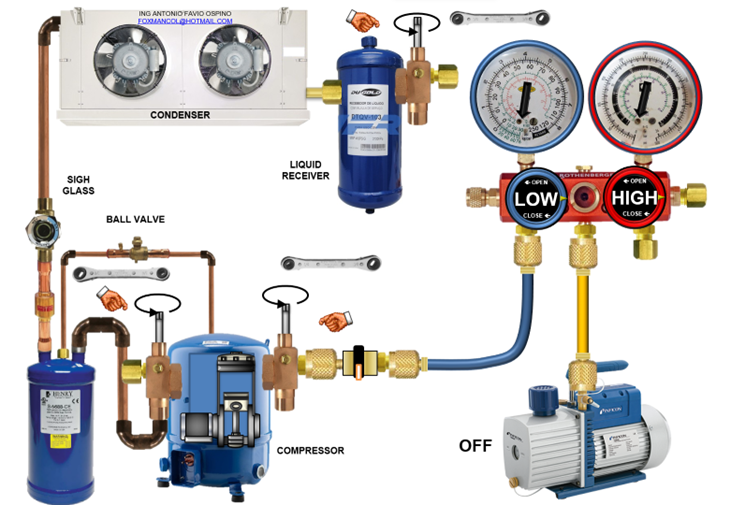

Conecte
la manguera azul al puerto de la válvula de bola conectada en la válvula
rotolock de succión del compresor y la manguera amarilla del puerto de servicio
del juego de manómetros al puerto de la bomba de vacío.
·

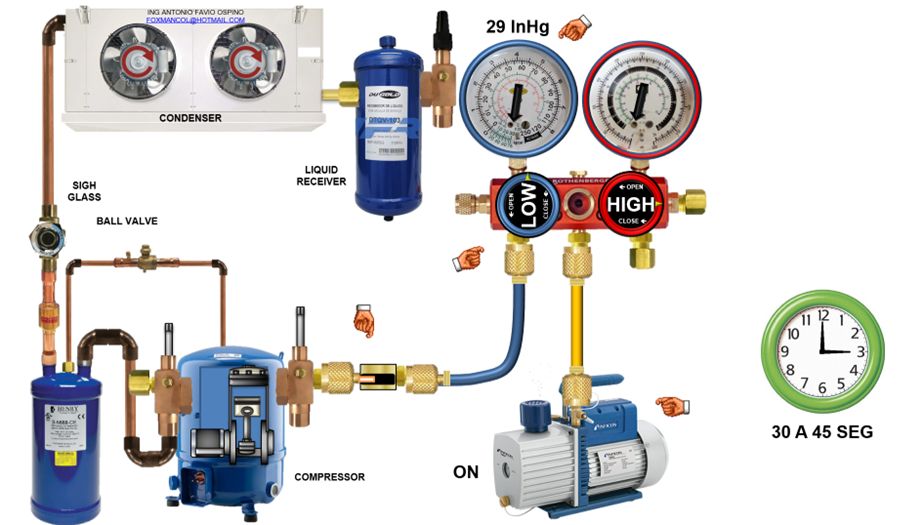

Para
la purga de las mangueras, abra la válvula de bola, a válvula de válvula de
baja del juego de manómetros y después encienda la bomba de vacío por un corto
periodo en el que la presión de vacío sea inferior a los 29 In Hg
·
Para
terminar la purga, cierre la válvula de baja del juego de manómetros, cierre la
válvula de la bomba de vacío , si la tiene y posteriormente, apague la misma.
·
Con
una llave rachet, enrosque dos vueltas el vástago de la válvula rotolock de succión del compresor, con lo cual se
marcará la presión de succión del sistema.
·
Verificando
que el tapón del puerto de servicio de la válvula rotolock del recibidor de
líquido este cerrado, con la llave rachet, enrosque completamente el
vástago de dicha válvula, para bloquear
el flujo de refrigerante
·
El
compresor comenzará a almacenar refrigerante y eso se observa en el manómetro
de baja que reduce su presión; cuando la presión esté en cero, con una llave
rachet, enrosque completamente el
vástago de la válvula rotolock de succión del compresor y cierre la válvula
de bola de la manguera azul
·
Para
equipo en modo de operación manual, apague la válvula solenoide, unidad
condensadora y ventiladores de evaporador, después apague el sistema
·
Para
los equipos que no posean la opción de operación manual, apáguelo normalmente
·
Verificando
que el tapón del puerto de servicio de la válvula rotolock de descarga del
compresor esté cerrado, con una llave rachet, enrosque el vástago de dicha
válvula, así como cerrar la válvula de bola de retorno de aceite del separador
de líquido
Para realizar el cambio de
aceite, siga los siguientes pasos:
·
Identifique
el tapón de drenaje del carter del compresor, quítelo para que salga el aceite
usado y sea envasado para su posterior adecuada disposición
·
Después
de haber extraído todo el aceite, proceda a colocar nuevamente el tapón del
cárter y apretar el mismo
·

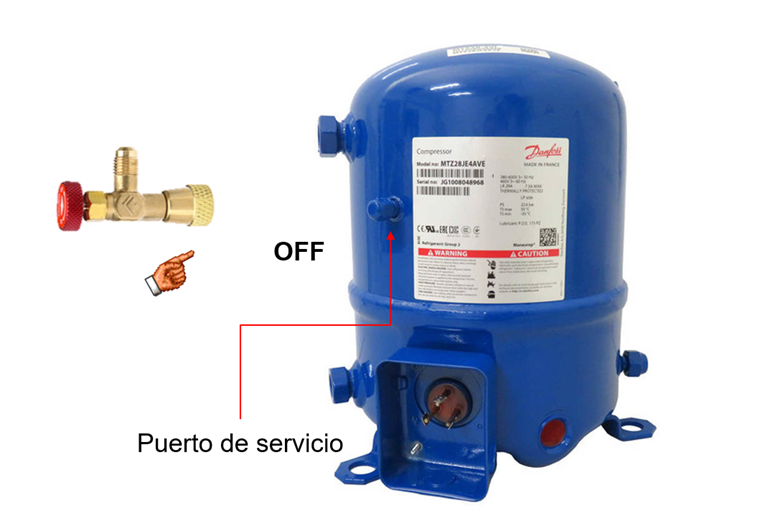

Identifique
el puerto de servicio del compresor, quite su tápón y proceda a colocar una
válvula de control de flujo con su vástago en posición OFF
·
Basado
en el tipo de aceite y cantidad recomendado por el fabricante, proceda a vaciar
el lubricante en el tarro medidor.
·
Coloque
la manguera de carga de aceite con su conector en el puerto de la válvula de
control de flujo y el otro extremo dentro del tarro de aceite, tal como se
observa:
·
Proceda
a encender la bomba de vacío y su válvula de paso ( si la tiene ), abra la
válvula de baja del juego de manómetros y posteriormente abra la válvula de
bola acoplada a la válvula rotolock de succión del compresor, para hacer vacío
al cárter del compresor y acelerar la inyección de aceite al mismo.
·
Mientras
hace vacío, enrosque por completo la volanta de la válvula de control de flujo
hasta la posición ON, el aceite comenzará a entrar en el cárter del compresor
por diferencia de presión
·
Cuando
el aceite en el recipiente haya ingresado por completo, proceda a desenroscar
el vástago de la válvula de control de flujo girando su volanta en sentido
antihorario hasta la posición OFF
·
Proceda
a quitar manguera acoplada a la válvula de control de flujo, la válvula de
control de flujo y colocar el tapón en el puerto de servicio del compresor
·
Siga
haciendo vacío por un tiempo corto lapso de tiempo, verificando que la presión
de vacío este en 29 InHg; proceda a cerrar primeramente la válvula de bola
acoplada a la válvula rotolock de succión del compresor, cierre la válvula de
baja del juego de manómetros, cierre la válvula de paso de la bomba y proceda a
apagar la misma.
Para restablecer el equipo,
siga los siguientes pasos:
·
Con
una llave rache, desenrosque por completo los vástagos de las válvulas rotolock
de succión del compresor, descarga del compresor y recibidor de líquido.
·
Abra
la válvula de bola de retorno de aceite del compresor, proceda a quitar la
manguera azul del juego de manómetros y la válvula de bola para después colocar
el tapón en el puerto de servicio de la válvula rotolock de succión del
compresor
·
Proceda
a encender el equipo en modo automático.
Ver videos:
|
VIDEO
PRACTICO CAMBIO ACEITE EN COMPRESORES HERMETICOS DE REFRIGERACION COMERCIAL
CON MANOMETRO ESTANDAR |
|
1.3. PROCEDIMIENTO
CAMBIO ACEITE PARA COMPRESORES SEMIHERMETICOS DE REFRIGERACION CON MANOMETRO
ESTANDAR
Siga los siguientes pasos:
·

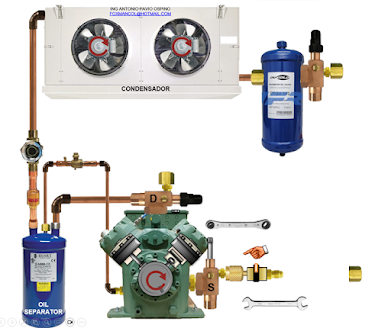

Identifique
las valvulas rotolock de succión y descarga del compresor y la del recipiente
de liquido
·
Ponga
a operar el equipo en sistema manual y active la válvula solenoide de líquido,
el ventilador de evaporador y la unidad condensadora
·
Si
el equipo no posee modo de operación manual, póngalo a trabajar en modo
automático
·
Tome
una llave rachet y verifique previamente que el vástago de la válvula rotolock
de succión del compresor este desenroscado por completo, después de ello, quite
el tapón del puerto de servicio de dicha válvula y conecte una válvula de bola
cerrada en el puerto de servicio de la válvula rotolock de succión del
compresor
·

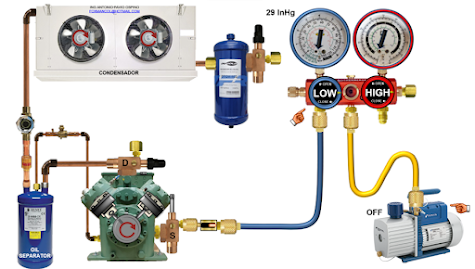

Conecte
la manguera azul al puerto de servicio de la válvula rotolock de succión del
compresor y la amarilla a la bomba de vacío.
·
Encienda
la bomba de vacío, abra la válvula de baja del juego de manómetros y después
abra la válvula de bola por un corto lapso de tiempo hasta que la presión en el
manómetro de baja sea de 29 In Hg
·
Para
terminar la purga, proceda a cerrar la válvula de baja del juego de manómetros
y apagar la bomba de vacío.
Ahora se procede al almacenamiento de refrigerante de
la siguiente forma:
·
Con
una llave rache, enrosque dos vueltas el vástago de la válvula rotolock de
succión del compresor, con lo cual se marcará la presión de succión del
sistema.
·
Con
la llave rache, enrosque completamente el vástago de la válvula rotolock del recibidor de líquido y bloquear el flujo
de refrigerante.
·
El
compresor comenzará a almacenar refrigerante y eso se observa en el manómetro
de baja que reduce su presión. Cuando la presión esté llegando a cero Psig, con
la llave rachet, enrosque completamente el vástago de la válvula rotolock de succión del compresor.
·
Apague
solenoide, unidad condensadora y ventiladores de evaporador, después apague el
sistema
·
Para
los equipos que no posean la opción de operación manual, apáguelo normalmente.
·
Con
la llave rachet, enrosque por completo el vástago de la válvula rotolock de
descarga del compresor, así como la válvula de paso de retorno de aceite del
separador de aceite.
OBS: Previamente verifique que el
tapón de servicio de la válvula rotolock de descarga esté bien cerrado o
apretado.
·

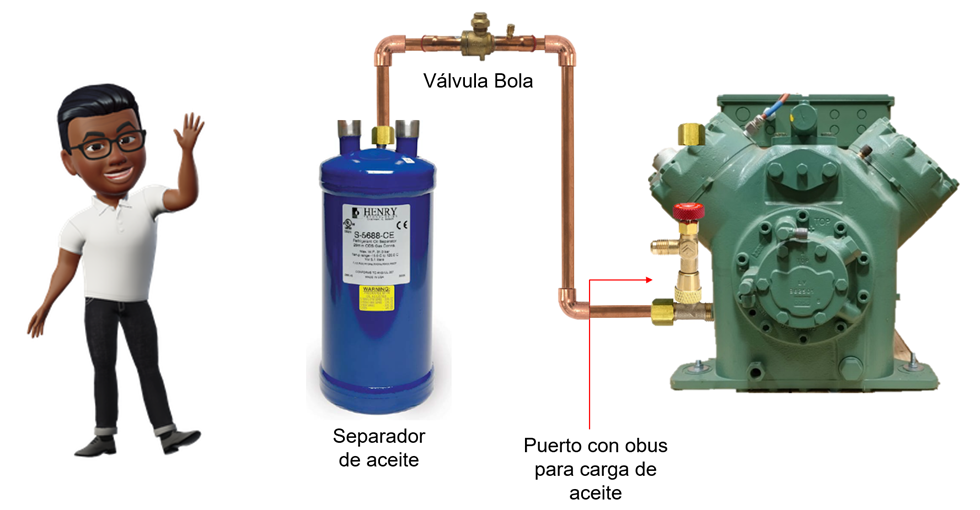

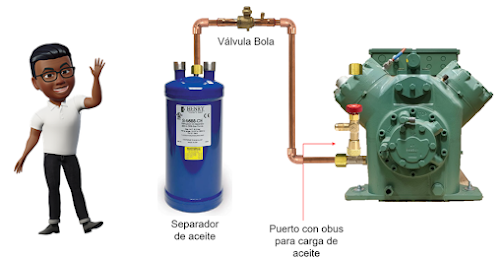

Verificar
previamente que el compresor tenga la Tee para retorno y carga de aceite
·
Algún
puerto con obus para carga de aceite disponible
·
Identifique
el tapón de drenaje del carter del compresor, quítelo para que salga el aceite
usado y sea envasado para su posterior reciclaje
·
Quite
la tapa protectora del filtro de aceite para su extracción y posterior limpieza
en los compresores que lo tengan
·
Después
de drenar el aceite del cárter del compresor y haber hecho limpieza a su
filtro, proceda a colocar el filtro en su sitio y asegurar tanto la tapa del
filtro como el tapón del cárter.
·

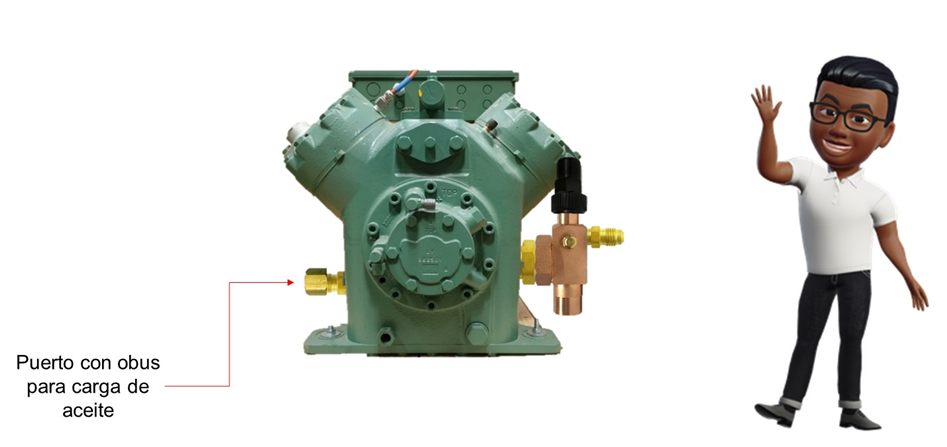

Ubique
el puerto de carga de aceite en el carter del compresor, quite el tapón del
puerto Schrader y conecte una válvula de control de flujo.
·
Basado
en el tipo de aceite y cantidad recomendado por el fabricante, proceda a vaciar
el lubricante en un tarro medidor.
·

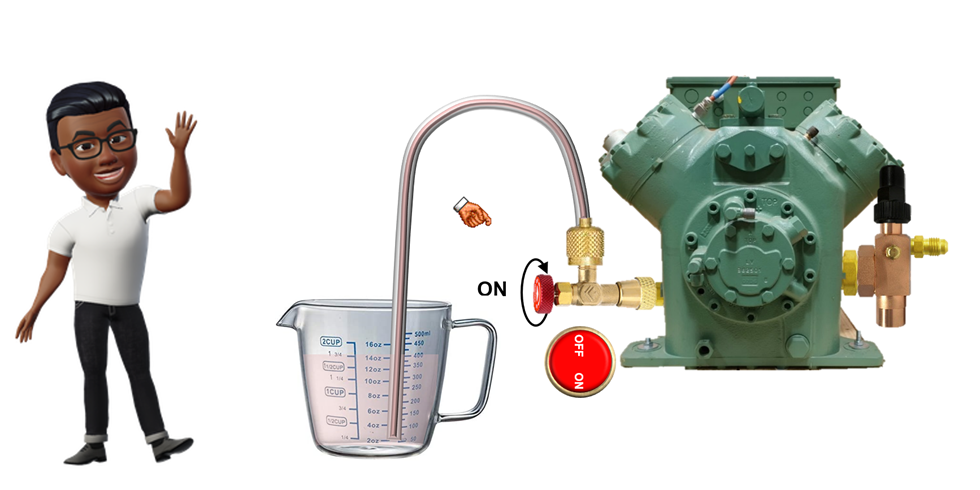

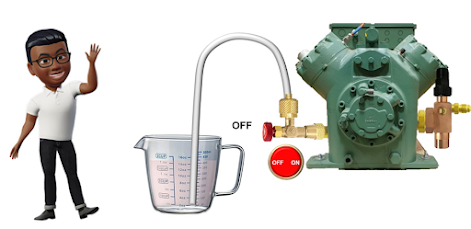

Coloque
la manguera de carga de aceite con su conector en el puerto de la válvula de
control de flujo y el otro extremo en el interior de recipiente de aceite tal
como se observa
·
Encienda
la bomba de vacio, abra su válvula de paso ( si la tiene ) y después abra la
válvula de baja de juego de manómetros para hacer vació al carter del compresor
·
Mientras
se hace vacío al carter del compresor, enrosque por completo el vástago de la
válvula de control de flujo hasta la posición ON, el aceite comenzará a fluir
al interior del carter del compresor.
·
Cuando
el nivel del tarro medidor disminuya, proceda a desenroscar el vástago de la
válvula de control de flujo; verifique que el nivel del aceite este por encima
de los ¾ de nivel en la mirilla
·
Proceda
a quitar la válvula de control de flujo y colocar un tapón en el puerto de
carga de aceite
·
Siga
haciendo vacío por un tiempo mas ( 1 minuto aprox ) y verificando que la
presión de vacío este en 29 In Hg, proceda a cerrar la válvula de bola, la válvula de baja del juego de manómetros,
cierre la válvula de paso de la bomba ( si la tiene ) y proceda a apagar la
misma. Puede desconectar la bomba de vacío.
Ahora se procede al restablecimiento de operación del
equipo de la siguiente forma:
·
Con
la llave rachet, desenrosque por completo los vástagos de las válvulas
rotolock, en su orden: válvula rotolock
de succión del compresor, válvula rotolock de
descarga del compresor, valvul rotolock del recibidor de liquido; abra
también la válvula de bola del separador aceite.
·
Proceda
a quitar la manguera azul del juego de manómetros, abra con cuidado la válvula
de bola para despresurizar el poco refrigerante que contiene, proceda a quitar
la válvula de bola y colocar el tapón del puerto de servicio. Proceda a colocar
los protectores de los vástagos de las tres válvulas rotolocks.
·
Coloque
a operar el equipo en función automática
Ver videos:
VIDEO ANIMADO CAMBIO DE ACEITE EN COMPRESOR SEMIHERMETICO DE REFRIGERACION CON MANOMETRO ESTANDAR
|
VIDEO PRACTICO CAMBIO DE ACEITE
EN COMPRESOR SEMIHERMETICO DE REFRIGERACION CON MANOMETRO ESTANDAR |
|
No hay comentarios:
Publicar un comentario
Nota: solo los miembros de este blog pueden publicar comentarios.
