MODULO MEDICION DE PRESION DE REFRIGERANTES EN
EQUIPOS DE REFRIGERACION |
ING ANTONIO FAVIO OSPINO MARTNIEZ
CANAL YOUTUBE: ANTONIO OSPINO
1. MEDICION DE PRESIONES EN EQUIPOS
DOMESTICOS DE REFRIGERACION
2. MEDICION DE PRESIONES EN EQUIPOS
DE REFRIGERACION COMERCIAL.
El objetivo de estos procedimientos
es el de obtener de forma segura los valores de presión de succión y descarga
de los equipos de refrigeración, para ello tenga en cuenta los EPP:
1.

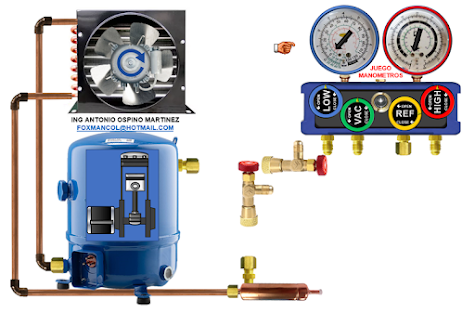

MEDICION DE PRESIONES EN EQUIPOS DOMESTICOS DE REFRIGERACION
1.1.
MEDICION DE PRESION DE SUCCION POSITIVA EN EQUIPOS DOMESTICOS DE REFRIGERACION QUE USEN REFRIGERANTES NO FLAMABLES CON EL JUEGO DE MANOMETROS ESTANDAR.

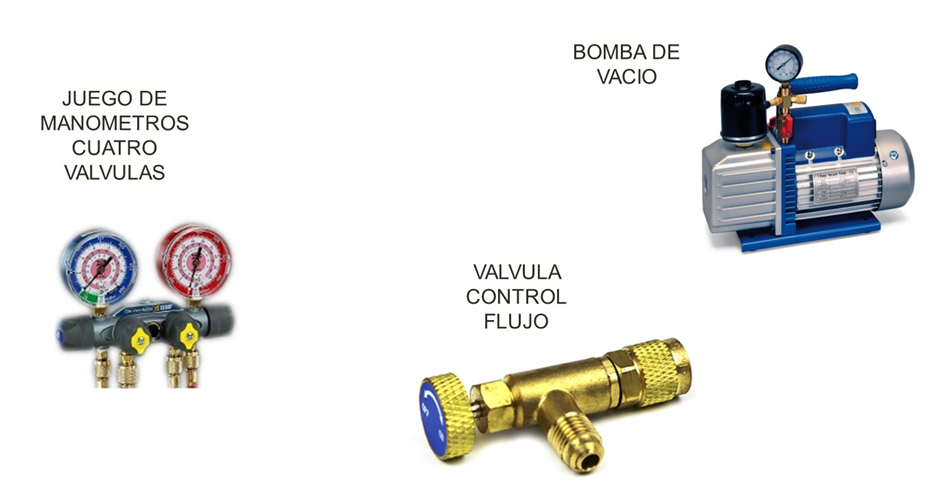

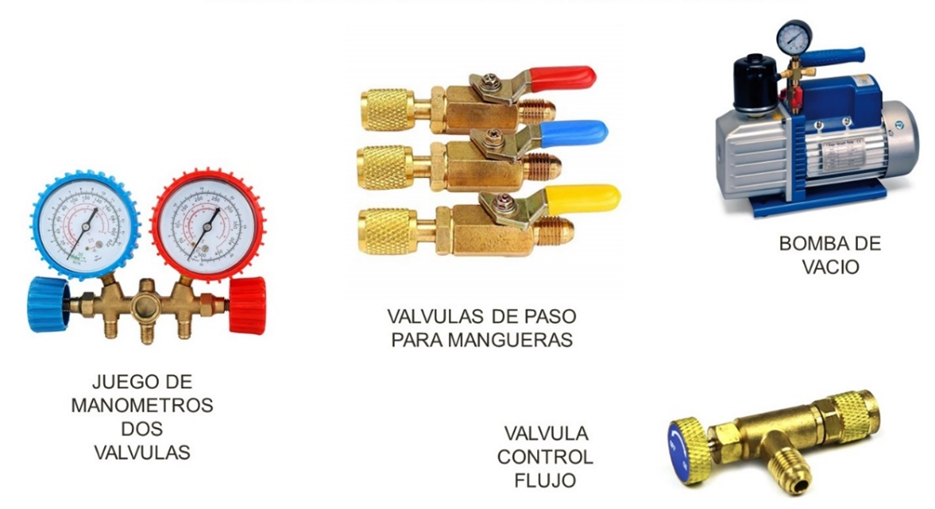

Tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:
Para ejecutar el procedimiento, siga los siguientes pasos:
·

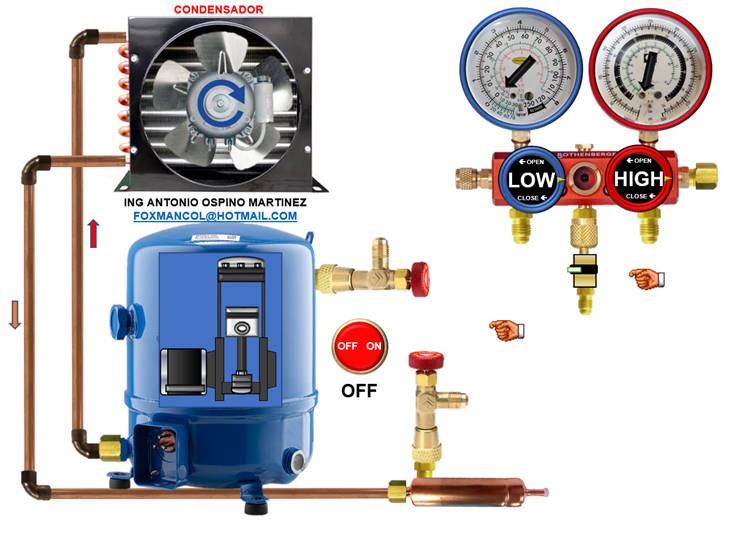

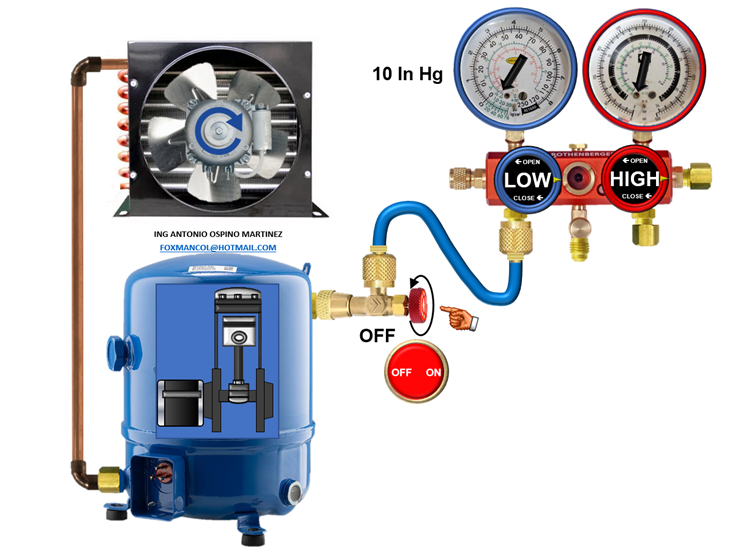

Verificando
que el equipo esté en operación, conectar la válvula de control de flujo al
puerto de servicio del compresor, verificando previamente que el vástago esté
en posición OFF ( en sentido antihorario )
·
Conectar
la manguera azul a puerto de la válvula control flujo, en este caso no se hará
purga de las mangueras porque no se va a recoger el refrigerante en las mismas,
además, el aire presente en la manguera azul hará que se use menos refrigerante
para hacer la medición de la presión de succión del sistema
Para la medición de la
presión de succión, siga los siguientes pasos:
·
Enrosque
el vástago de la válvula de control de flujo hasta la posición ON ( en sentido
horario ), con lo cuál se marcará la presión de succión del equipo en el
manómetro.
Para la desconexión del
juego de manómetros y accesorios, siga los siguientes pasos:
·
Desenrosque
el vástago de la válvula de control de flujo hasta la posición OFF ( en sentido
antihorario ), con el fin de incomunicar al juego de manómetros con el sistema.
·
Abra
la válvula de baja del juego de manómetros, para despresurizar la manguera,
después de ello proceda a desconectar la misma, así como la válvula de control
de flujo que está en el puerto de servicio del compresor.
Ver videos:
|
VIDEO ANIMADO MEDICION DE PRESION
SUCCION POSITIVA EN EQUIPO DOMESTICO REFRIGERACION QUE USEN REFRIGERANTE NO
FLAMABLE CON MANOMETRO ESTANDAR |
|
|
VIDEO
PRACTICO MEDICION DE LA PRESION SUCCION POSITIVA EN EQUIPO DOMESTICO DE
REFRIGERACION QUE USEN REFRIGERANTE NO FLAMABLE CON MANOMETRO ESTANDAR |
|

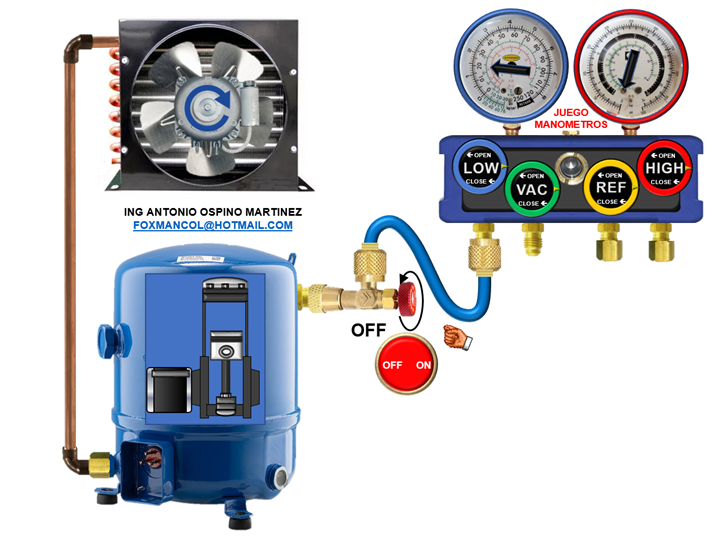

1.2.
MEDICION DE PRESION DE SUCCION POSITIVA EN EQUIPOS DOMESTICOS DE REFRIGERACION CON REFRIGERANTES NO FLAMABLES USANDO EL JUEGO DE MANOMETROS DE CUATRO VALVULAS.
Tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:
Para el realizar el
procedimiento, siga los siguientes pasos:
·
Verificando
que el equipo esté operando, conectar la válvula de control de flujo al puerto
de servicio del compresor. Antes de conectar verifique que el vástago esté en
posición OFF.
·
Conectar
la manguera azul al puerto de la válvula control flujo, en este caso no se hará
purga de las mangueras porque no se va a recoger el refrigerante en las mismas,
además, el aire presente en la manguera azul hará que se use menos refrigerante
para hacer la medición de la presión de succión del sistema.
Para la medir de la presión
de succión, siga los siguientes pasos:
·
Enrosque
el vástago de la válvula de control de flujo hasta la posición ON ( en sentido
horario ), con lo cuál se marcará la presión de succión del equipo en el
manómetro.
Para la desconexión del
juego de manómetros y accesorios, siga los siguientes pasos:
·
Desenrosque
el vástago de la válvula de control de flujo hasta la posición OFF ( en sentido
antihorario ).
·
Abra
primeramente la válvula VAC y después la válvula LOW para despresurizar el
juego de manómetros; después de ello, proceda a desconectar la misma así como
la válvula de control de flujo.
Ver videos:
|
VIDEO ANIMADO MEDICION DE PRESION
( POSITIVA ) DE SUCCION EN EQUIPOS DOMESTICOS REFRIGERACION CON REFRIGERANTES
NO FLAMABLES USANDO MANOMETRO DE 4 VALVULAS |
|
VIDEO PRACTICO MEDICION DE
PRESION ( POSITIVA ) DE SUCCION EN EQUIPOS DOMESTICOS REFRIGERACION CON
REFRIGERANTES NO FLAMABLES USANDO MANOMETRO DE 4 VALVULAS
VIDEO PRACTICO MEDICION DE
PRESION ( POSITIVA ) DE SUCCION EN EQUIPOS DOMESTICOS REFRIGERACION CON
REFRIGERANTES NO FLAMABLES USANDO MANOMETRO DE 4 VALVULAS
1.3.
MEDICION DE PRESION DE SUCCION EN EQUIPOS DOMESTICOS DE
REFRIGERACION QUE USEN REFRIGERANTE FLAMABLE CON EL JUEGO DE MANOMETRO
ESTANDAR.
Tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:
A continuación, se muestra
el diagrama de flujo para este proceso:
Para el realizar el
procedimiento, siga los siguientes pasos:
·
Conectar
la válvula de control de flujo al puerto de servicio del compresor, verificando
previamente que el vástago esté en posición OFF ( en sentido antihorario )
·
Conectar
la manguera azul al puerto de la válvula control flujo y la manguera amarilla a
la bomba de vacío.
Para la purga de las
mangueras, siga los siguientes pasos:
·
Abra
la válvula de baja del juego de manómetros.
·
Encienda
la bomba de vacío por un periodo de 15 a 30 segundos en el que la presión de
vacío sea inferior a los 29 in de hg.
·
Para
terminar la purga, cierre la válvula de baja del juego de manómetros y apague
la bomba de vacío, después desconecte la manguera amarilla de la bomba.
Para la medición de la
presión de succión, siga los siguientes pasos:
·
Enrosque
el vástago de la válvula de control de flujo hasta la posición ON ( en sentido
horario ), con lo cuál se marcará la presión de succión del equipo en el
manómetro.
Para la desconexión del
juego de manómetros y accesorios, siga los siguientes pasos:
·
Desenrosque
el vástago de la válvula de control de flujo hasta la posición OFF ( en sentido
antihorario ), con el fin de incomunicar al juego de manómetros con el sistema.
·
Proceda
a desconectar la manguera azul del juego de manómetros, así como la válvula de
control de flujo.
Ver videos:
|
VIDEO
ANIMADO MEDICION DE PRESION SUCCION EN EQUIPO DOMESTICO DE REFRIGERACION CON
REFRIGERANTE HC USANDO MANOMETRO ESTANDAR |
|
|
VIDEO
PRACTICO MEDICION DE PRESION SUCCION EN
EQUIPO DOMESTICO DE REFRIGERACION CON REFRIGERANTE HC USANDO MANOMETRO
ESTANDAR |
|
1.4.
MEDICION DE PRESION DE SUCCION EN EQUIPOS DOMESTICOS DE REFRIGERACION
QUE USEN REFRIGERANTES FLAMABLES CON EL MANOMETRO DE CUATRO VALVULAS.

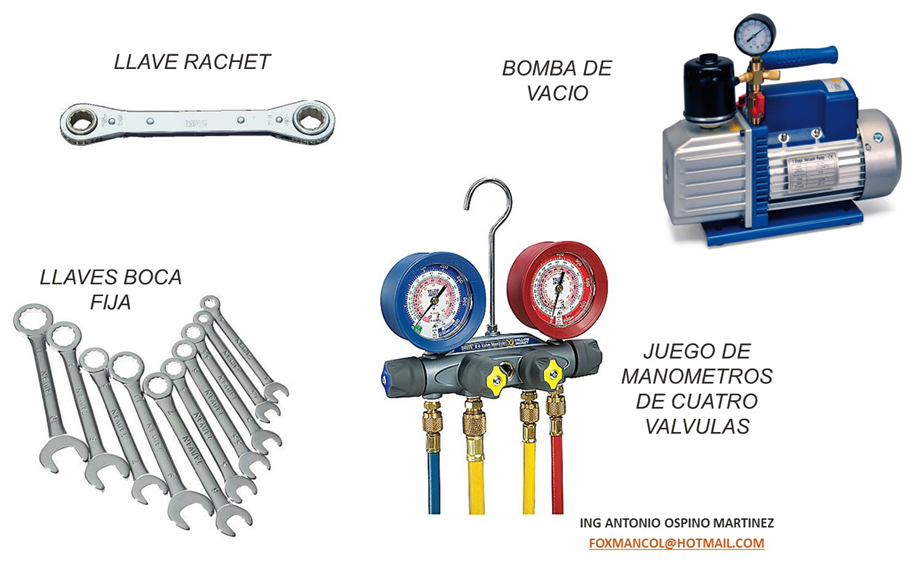

Tenga en cuenta los EPP y
siguientes equipos y accesorios requeridos para el proceso:
A continuación, se muestra
el diagrama de flujo para este proceso:
Para el realizar el
procedimiento, siga los siguientes pasos:
·
Conectar
la válvula de control de flujo al puerto de servicio del compresor. Antes de
conectar verifique que el vástago esté en posición OFF.
·
Conectar
la manguera azul a puerto de la válvula control flujo, la manguera amarilla a
la bomba de vacío.
Para la purga del aire de
las mangueras, siga los siguientes pasos:
·
Abra
las válvulas LOW y VAC del juego de manómetros.
·
Encienda
la bomba de vacío por un periodo en el que la presión de vacío sea inferior a
los 29 in de hg con el fin de purgar las mangueras.
·
Para
terminar la purga, cierre las válvulas LOW y VAC del juego de manómetros y
apague la bomba de vacío, después desconecte la manguera amarilla de la bomba.
Para la medición de la
presión de succión, siga los siguientes pasos:
·
Enrosque
el vástago de la válvula de control de flujo hasta la posición ON ( en sentido
horario ), con lo cuál se marcará la presión de succión del equipo en el
manómetro.
Para la desconexión del
juego de manómetros y accesorios, siga los siguientes pasos:
·
Desenrosque
el vástago de la válvula de control de flujo hasta la posición OFF ( en sentido
antihorario ).
·
Proceda
a desconectar la manguera azul del juego de manómetros, así como la válvula de
control de flujo.
Ver videos:
|
VIDEO ANIMADO MEDICION DE PRESION
DE SUCCION EN EQUIPOS DOMESTICOS CON REFRIGERANTES FLAMABLES USANDO MANOMETRO
DE CUATRO VALVULAS |
|
|
VIDEO PRACTICO MEDICION DE
PRESION DE SUCCION EN EQUIPOS DOMESTICOS CON REFRIGERANTES FLAMABLES USANDO MANOMETRO
DE CUATRO VALVULAS |
|
1.5. MEDICION DE
PRESION DE SUCCION Y DESCARGA EN EQUIPOS DOMESTICOS DE REFRIGERACION USANDO EL
MANOMETRO ESTANDAR.
Tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:

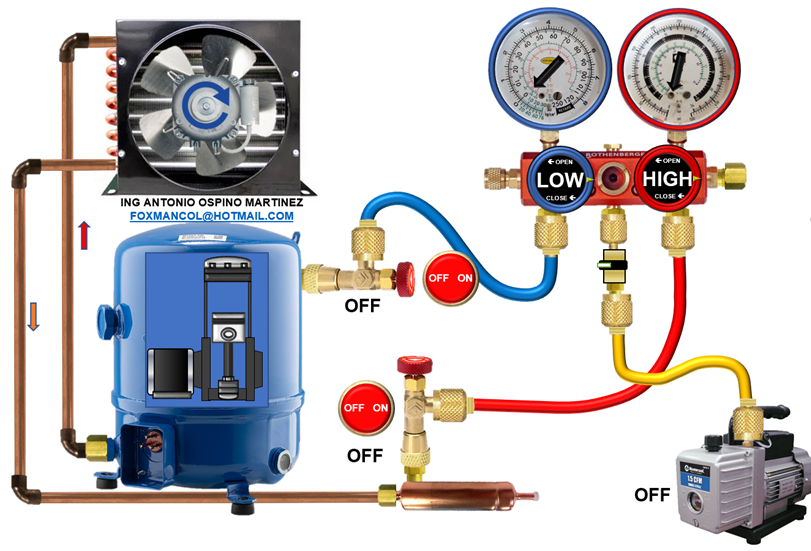

A continuación, se muestra
el diagrama de flujo para este proceso:
Para ejecutar el
procedimiento, siga los siguientes pasos:
·
Identifique
los puertos de alta y baja presión del equipo y quitar los tapones de los
mismos.
·
Con
el equipo apagado o encendido, verificar que los vástagos de la válvula de
control de flujo este en posición OFF y proceda a conectar una de ellas al
puerto de servicio del compresor y otra en el puerto de servicio del filtro
secador. Coloque una válvula de bola en el puerto de servicio del juego de
manómetros.
·
Conectar
la manguera azul del puerto de baja a la válvula de servicio de la válvula
control flujo ubicada en el puerto de servicio del compresor; la manguera amarilla de la válvula de bola a la bomba de
vacío y la manguera roja del juego de manómetros, al puerto de servicio del
filtro secador.
·
Abra
ambas válvulas del juego de manómetros, así como la válvula de bola acoplada al
juego de manómetros.
·
Encienda
la bomba de vacío y abra la válvula de paso de la misma ( si la tiene ); por 30
segundos aproximadamente.
·
Para
terminar la purga de las mangueras, cierre ambas válvulas del juego de
manómetros, cierre la válvula e bola y después, cierre la válvula de paso de la
bomba de vacío ( si la tiene ) para posteriormente apagar la bomba.
·
Proceda
a quitar la manguera amarilla y colocar un tapón en su lugar.
Para verificar las
presiones del equipo, realice los siguientes pasos:
·
Enrosque
por completo, los vástagos de ambas válvulas de control de flujo, en sentido
horario, hasta la posición ON, para obtener la medida de presión de ambas
líneas.
Para la desconexión del juego de manómetros, siga los siguientes pasos:
·
Desenrosque
el vástago de la válvula de control de flujo, ubicada en el filtro secador o
línea de alta presión, girando su volanta en sentido antihorario, hasta la
posición OFF.
·
Abra
primeramente la válvula de alta del juego de manómetros, después de ello,
proceda a abrir lentamente la válvula de baja del mismo para que la mayor parte
del refrigerante que esta en la manguera roja pase a succión del sistema.
Observara que la presión, en el manómetro de baja, sube y después vuelve a su valor normal en el
proceso.
·
Estando
las presiones de los indicadores del juego de manómetros, igualados,
desenrosque el vástago de la válvula de control de flujo ubicada en el puerto
de servicio del compresor, girando su volanta en sentido antihorario, hasta la
posición OFF.
·
Quite
el tapón de la válvula de bola, después proceda a abrir la válvula de bola para
despresurizar el juego de manómetros y mangueras.
·
Verificando
que los manómetros estén en ceros, proceda a quitar las mangueras y retirar las
válvulas de control de flujo del sistema; después de ello coloque los tapones
en los respectivos puertos.
Ver videos:
|
VIDEO ANIMADO MEDICION DE PRESION
DE SUCCION Y DESCARGA EN EQUIPO REFRIGERACION DOMESTICO CON MANOMETRO
ESTANDAR |
|
|
VIDEO PRACTICO MEDICION DE PRESION DE SUCCION Y DESCARGA EN
EQUIPO DOMESTICO REFRIGERACION CON MANOMETRO ESTANDAR |
|

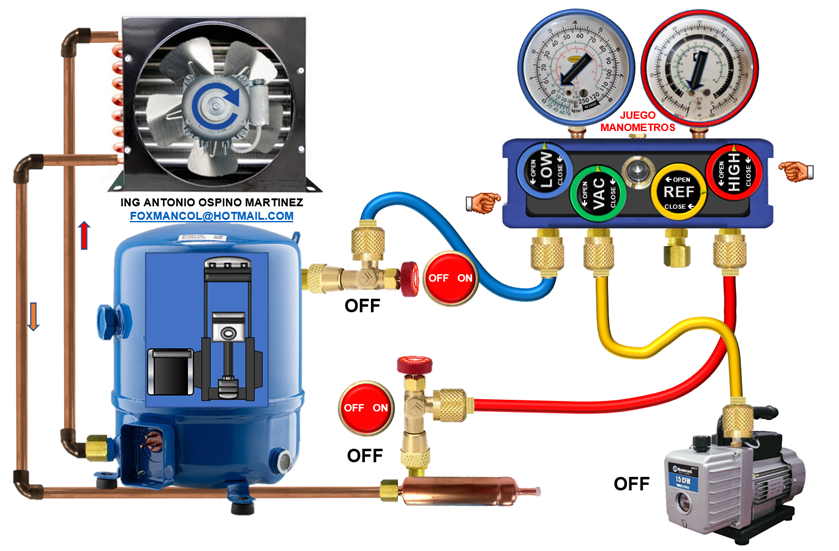

1.6.
MEDICION DE PRESION DE SUCCION Y DESCARGA EN EQUIPOS DOMESTICOS DE
REFRIGERACION USANDO EL MANOMETRO DE CUATRO VALVULAS.
Tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:

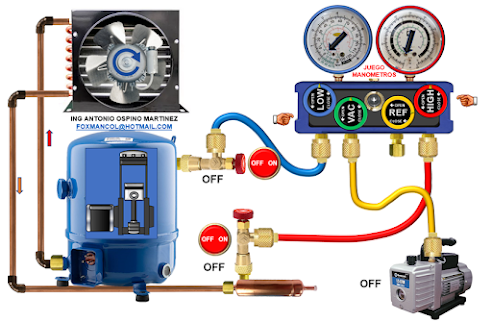

A continuación, se muestra el diagrama de flujo para este proceso:
Para realizar el
procedimiento, siga los siguientes pasos:
·
Identifique
los puertos de alta y baja presión del equipo y quitar los tapones de los
mismos.
·
Con
el equipo apagado o encendido, verificar que los vástagos de la válvula de
control de flujo este en posición OFF y proceda a conectar una de ellas al
puerto de servicio del compresor y otra en el puerto de servicio del filtro
secador.
·
Conectar
la manguera azul del puerto LOW a la válvula de servicio de la válvula control
flujo; la manguera amarilla del puerto
VAC a la bomba de vacío y la manguera roja del puerto HIGH juego de manómetros,
al puerto de servicio del filtro secador
·
Abra
ambas válvulas del juego de manómetros, LOW, VAC y HIGH.
·
Encienda
la bomba de vacío y abra la válvula de paso de la misma ( si la tiene ); por 30
segundos aproximadamente.
·
Para
terminar la purga de las mangueras, cierre las válvulas LOW, VAC y HIGH del
juego de manómetros, cierre la válvula de paso de la bomba de vacío ( si la
tiene ) para posteriormente apagar la bomba y desconectarla del montaje.
Para verificar las
presiones del equipo, realice los siguientes pasos:
·
Enrosque
por completo, los vástagos de ambas válvulas de control de flujo, en sentido
horario, hasta la posición ON, para obtener la medida de presión de ambas
líneas.
Para la desconexión del
juego de manómetros, siga los siguientes pasos:
·
Desenrosque
el vástago de la válvula de control de flujo, ubicada en el filtro secador,
girando su volanta en sentido antihorario, hasta la posición OFF.
·
Abra
primeramente la válvula HIGH del juego de manómetros, después de ello, proceda
a abrir lentamente la válvula LOW, para que la mayor parte del refrigerante que
esta en la manguera roja pase a la succión del sistema. Observara en el
manómetro de baja que la presión sube y después vuelve a su valor normal en el
proceso.
·
Estando
las presiones de los indicadores del juego de manómetros, igualados,
desenrosque el vástago de la válvula de control de flujo ubicada en el puerto
de servicio del compresor, girando su volanta en sentido antihorario, hasta la
posición OFF.
·
Quite
el tapón del puerto VAC del juego de manómetros, para posteriormente abrir
dicha válvula y despresurizar el juego de manómetros y mangueras.
·
Verificando
que los manómetros estén en ceros, proceda a quitar las mangueras y retirar las
válvulas de control de flujo del sistema; después de ello coloque los tapones
en los respectivos puertos.
Ver videos:
|
VIDEO ANIMADO MEDICION PRESION
SUCCION Y DESCARGA EN EQUIPO REFRIGERACION DOMESTICO CON MANOMETRO DE CUATRO
VALVULAS |
|
|
VIDEO PRACTICO MEDICION PRESION SUCCION Y DESCARGA EN
EQUIPO DOMESTICO REFRIGERACION CON MANOMETRO CUATRO VALVULAS |
|
2. MEDICION
DE PRESIONES EN EQUIPOS DE REFRIGERACION COMERCIAL.
2.1.
MEDICION DE PRESION DE SUCCION EN EQUIPOS REFRIGERACION COMERCIAL USANDO EL
JUEGO DE MANOMETROS ESTANDAR DE DOS VALVULAS.
Para el montaje de los
equipos y accesorios siga los siguientes pasos:
·

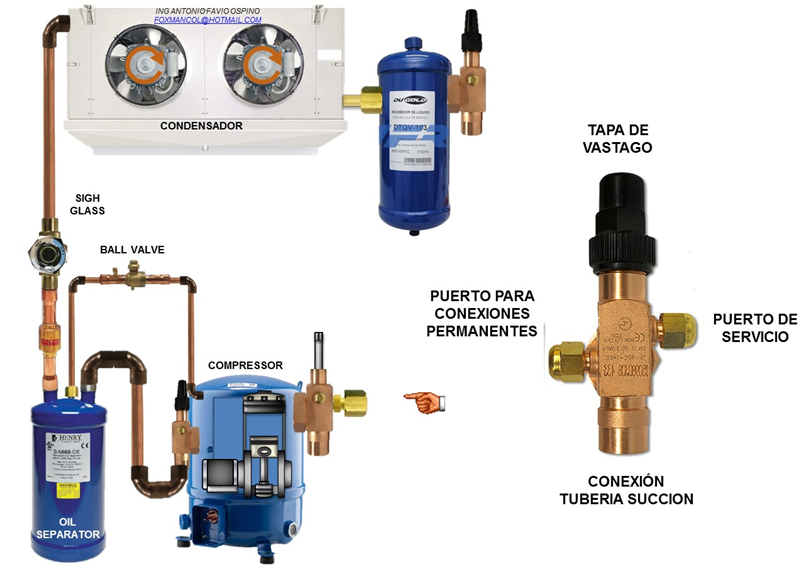

Identifique
el puerto de servicio de la válvula rotolock de succión del compresor.
·
Con
una llave rachet verifique previamente que el vástago de la válvula rotolock de
succión del compresor este desenroscado por completo, después de ello, quite el
tapon del puerto de servicio de dicha válvula
·

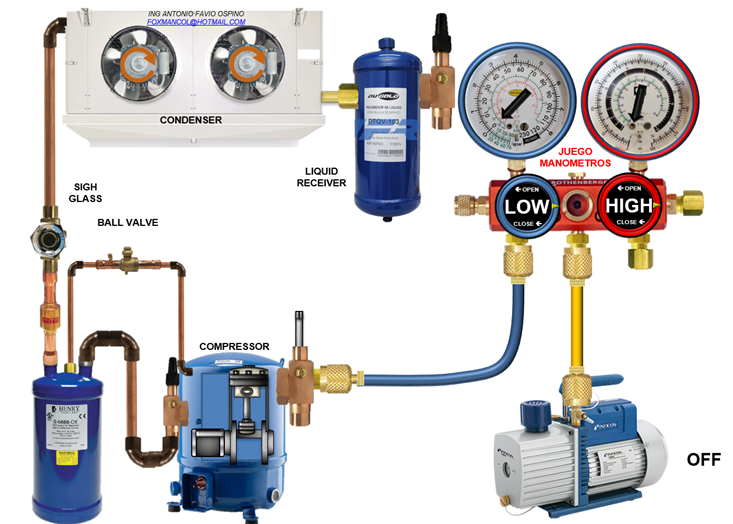

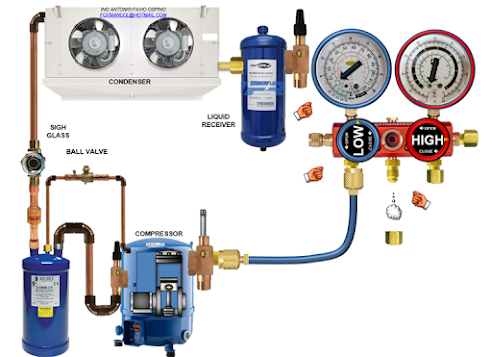

Conecte
la manguera azul al puerto de servicio de la válvula rotolock de succión del
compresor y la amarilla a la bomba de vacío.
Para la purga del aire de
las mangueras, siga los siguientes pasos:
·
Abra
la válvula de válvula de baja del juego de manómetros y después encienda la
bomba de vacío por un corto periodo en el que la presión de vacío sea inferior
a los 29 in de hg
·
Para
terminar la purga, cierre la válvula de baja del juego de manómetros, cierre la
válvula de la bomba de vacío, si la tiene y posteriormente, apague la misma;
puede desconectar la manguera de la bomba de vacío del juego de manómetros y
colocar un tapón en ese puerto.
Para la medición de la
medida de presión de succión, siga los siguientes pasos:
·

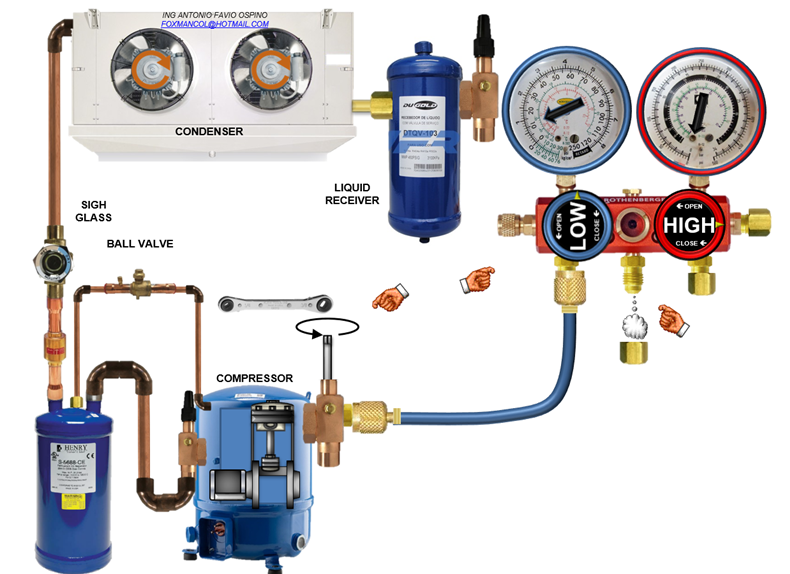

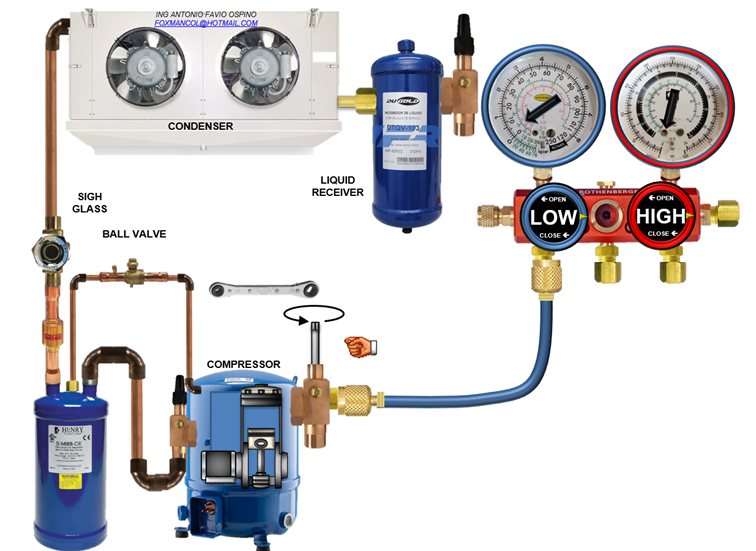

Con
una llave rachet, enrosque dos vueltas el vástago de la válvula rotolock de succión del compresor, con lo cual se
marcará la presión de succión del sistema.
Para la desconexión del
juego de manómetros y accesorios, en equipos que no posean apagado por Pump
Down, siga los siguientes pasos:
·
Desenrosque
por completo el vástago de la válvula rotolock de succión del compresor, quite
el tapón del puerto de servicio del juego de manómetros y con la llave
rachet abra válvula de baja del juego de
manómetros para despresurizar; a continuación, puede quitar la manguera del
juego de manómetros
Para la desconexión del
juego de manómetros y accesorios, en equipos que posea apagado por Pump Down, siga
los siguientes pasos:
·
Se
aprovecha el apagado por Pump down del equipo para que recoja refrigerante y al
final del proceso, el presostato apaga al equipo
·
Al
apagar el compresor y tener la presión de succión cerca de los 0 psig,
desenrosque por completo el vástago de la válvula rotolock de succión del
compresor
·
Quite
el tapón del puerto de servicio del juego de manómetros, abra válvula de baja
del juego de manómetros para despresurizar; a continuación, puede quitar la
manguera del juego de manómetros
·
Proceda
a colocar el tapón en el puerto de servicio de la válvula rotolock de succión
del compresor.
·
Ponga a operar el equipo en sistema automático.
Ver videos:
|
VIDEO
ANIMADO MEDICION PRESION DE SUCCION EN EQUIPO COMERCIAL REFRIGERACION CON
MANOMETRO ESTANDAR |
|
|
VIDEO
PRACTICO MEDICION DE PRESION SUCCION EN EQUIPO COMERCIAL REFRIGERACION CON
MANOMETRO ESTANDAR |
|
2.2.
MEDICION DE PRESION DE SUCCION Y DESCARGA EN EQUIPOS REFRIGERACION COMERCIAL
USANDO EL JUEGO DE MANOMETROS ESTANDAR DE DOS VALVULAS.
Tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:

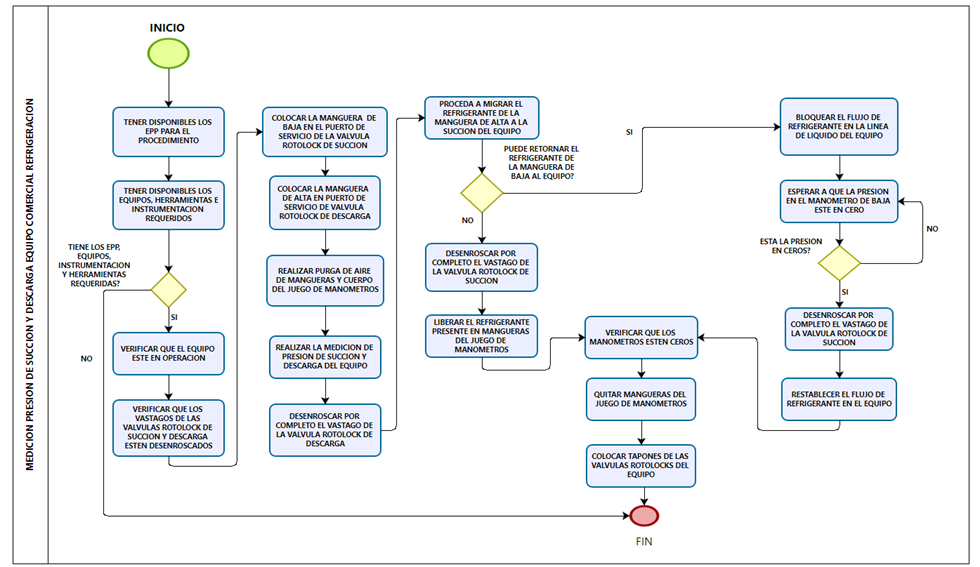

Veamos su procedimiento en el siguiente diagrama de flujos:
Para el montaje de los
equipos y accesorios siga los siguientes pasos:

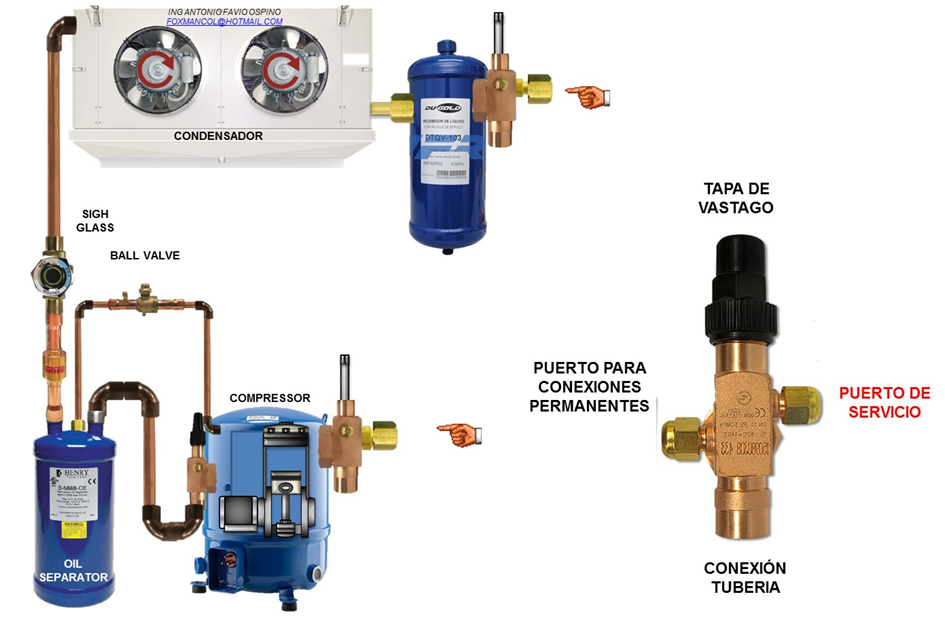

· Identifique
el puerto de servicio de la válvula rotolock de succión del compresor y del
recibidor de líquido.
·

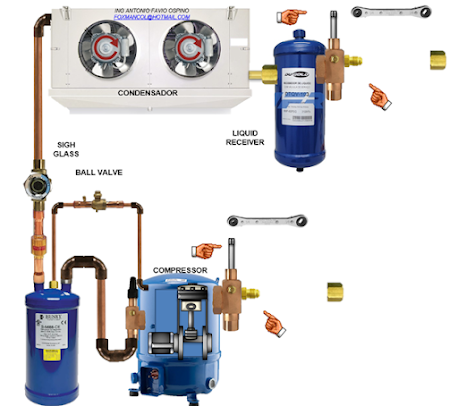

Con
una llave rachet verifique previamente que los vástagos de las válvulas
rotolock de succión del compresor y de descarga del recibidor de liquido este
desenroscados por completo, después de ello, quite los tapones de los puertos
de servicio de dichas válvulas
·
Conecte
en el puerto de servicio del juego de manómetros una válvula de bola cerrada,
tal como se observa
·
Conecte
la manguera azul del juego de manómetros al puerto de servicio de la válvula
rotolock de succión del compresor, la manguera amarilla del puerto de la
válvula de bola a la bomba de vacío y la manguera roja del puerto de alta del
juego de manómetros al puerto de servicio de la válvula rotolock del recibidor
de líquido
Para la purga del aire de
las mangueras, siga los siguientes pasos:
·
Abra
la válvula de bola y ambas válvulas del juego de manómetros
·
Encienda
la bomba de vacío por un corto periodo ( 20 a 30 segundos ) en el que la
presión de vacío sea inferior a los 29 in de hg.
·
Para
terminar la purga, cierre ambas válvulas del juego de manómetros, cierre la
válvula de bola conectada al juego de manómetros y después cierre la válvula de
la bomba de vacío ( si la tiene ) y apague la misma. Proceda a desconectar la
manguera de la bomba de vacío y colocar un tapón de seguridad en su lugar
Para la medición de la
medida de presión de succión, siga los siguientes pasos:
·

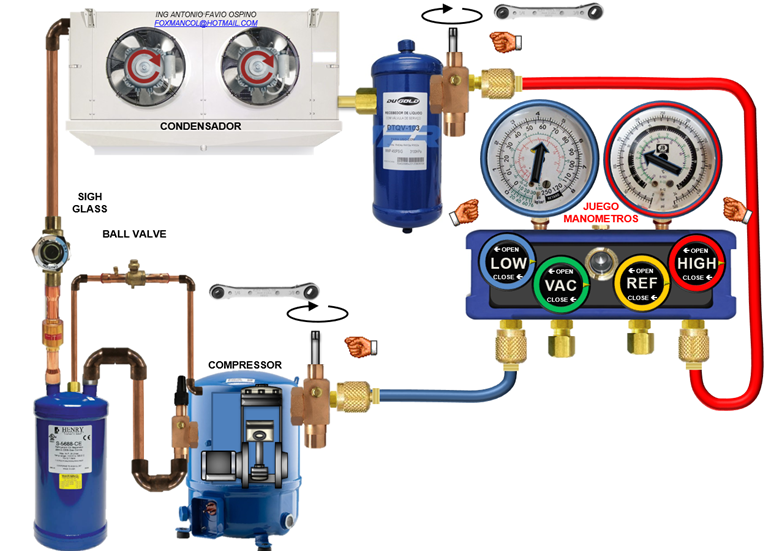

Con
la llave rachet, enrosque dos vueltas el vástago de la válvula rotolock de succión del compresor, con lo cual se
marcará la presión de succión del sistema; así como el vástago de la válvula
rotolock del recibidor de líquido, con lo cual se indicará la presión de
descarga del equipo
Para la desconexión del
juego de manómetros y accesorios, siga los siguientes pasos:
·
Con
la llave rachet, desenrosque por completo el vástago de la válvula
rotolock del recibidor de liquido
·
Abra
la válvula de alta del juego de manómetros, para que le refrigerante que esta
en la lado de alta presión, pase al cuerpo del juego de manómetros
·
Abra
la válvula de baja del juego de manómetros, para que le refrigerante que esta
en el lado de alta presión, pase a la succión del equipo; al final ambos
manometros indicarán la misma presión de succión del equipo.
Para la desconexión del
juego de manómetros y accesorios, en equipos que no posea apagado por Pump
Down, siga los siguientes pasos:
·
Con
la llave rachet, desenrosque por completo el vástago de la válvula rotolock de
succión del compresor, quite el tapón de la válvula de bola y ábrala
posteriormente para despresurizar las mangueras; a continuación, puede quitar
las mangueras y la válvula de bola acoplada a la válvula rotolock de succión
del compresor
·
Se
aprovecha el apagado por Pump down del equipo para que recoja refrigerante y al
final del proceso, el presostato apaga al equipo
·
Con
la llave rachet, desenrosque por completo el vástago de la válvula rotolock de
succión del compresor, quite el tapón de la válvula de bola y ábrala
posteriormente para despresurizar las mangueras; a continuación, puede quitar
las mangueras y la válvula de bola acoplada a la válvula rotolock de succión
del compresor
·
Puede
colocar los tapónes en los puertos de servicio de la válvula rotolock de
succión del compresor y del recibidor de líquido
·
Ponga a operar el equipo en sistema automático.
|
VIDEO
ANIMADO MEDICION PRESIONES SUCCION Y DESCARGA EN EQUIPO COMERCIAL REF CON MANOMETROS
ESTANDAR |
|
|
VIDEO
PRACTICO MEDICION PRESIONES SUCCION Y DESCARGA EN EQUIPO COMERCIAL REF CON
MANOMETROS ESTANDAR |
|
2.3.
MEDICION DE PRESION DE SUCCION EN EQUIPOS REFRIGERACION COMERCIAL USANDO EL
JUEGO DE MANOMETROS DE CUATRO VALVULAS.
Tenga en cuenta tener
disponibles:
Veamos su procedimiento en el siguiente diagrama de flujos:
Siga los siguientes pasos:
·
Identifique
el puerto de servicio de la válvula rotolock de succión del compresor
·
Con
una llave rachet verifique previamente que el vástago de la válvula rotolock de
succión del compresor este desenroscado por completo, después de ello, quite el
tapón del puerto de servicio de dicha válvula
·

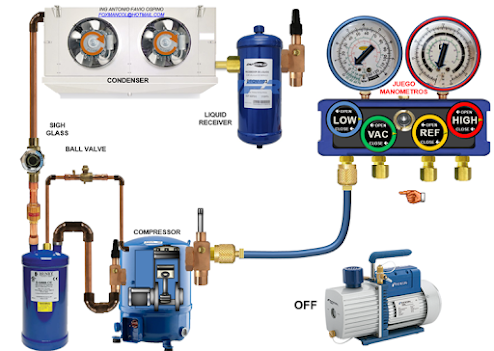

Realice
el siguiente montaje: Manguera azul al puerto de servicio de la válvula
rotolock de succión del compresor y la amarilla a la bomba de vacío.

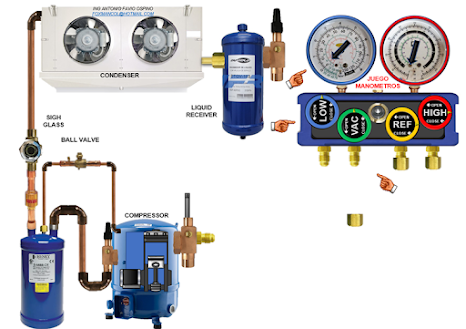

Para la purga del aire de
las mangueras, siga los siguientes pasos:
·
Abra
las válvulas LOW y VAC del juego de manómetros.
·
Proceda
a encender la bomba de vacío y después su válvula de paso ( si la tiene ) por un corto lapso de tiempo hasta
que la presión de vacío llegue por debajo de las 29 In Hg.
·
Para
terminar la purga, cierre las válvulas LOW y VAC del juego de manómetros,
cierre la válvula de la bomba de vacío , si la tiene y posteriormente, apague
la misma. puede desconectar la manguera de la bomba de vacío.
·
Proceda
a desconectar la manguera amarilla de la bomba de vacío del juego de manómetros
y colocar un tapón en el puerto VAC del mismo.
Para la medición de la
presión de succión, siga los siguientes pasos:
·

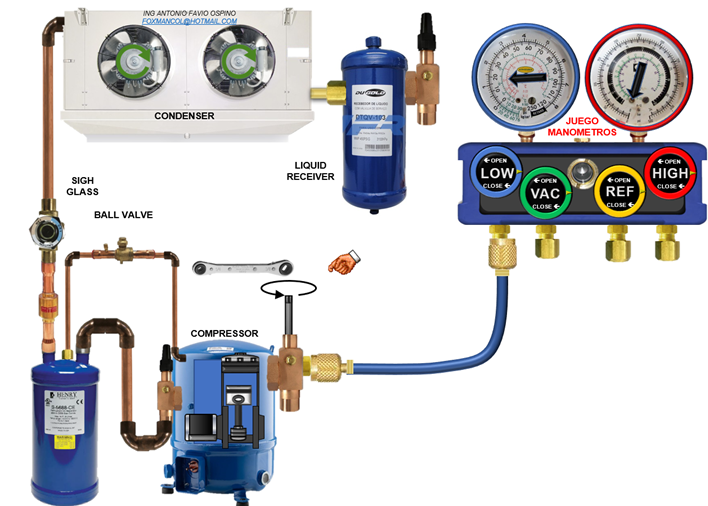

Con
una llave rache, enrosque dos vueltas el vástago de la válvula rotolock de succión del compresor, con lo cual se
marcará la presión de succión del sistema.
Para la desconexión del
juego de manómetros y accesorios, para equipos que no posean apagado por Pump
Down:
·
Con
la llave rachet, desenrosque por completo el vástago de la válvula rotolock de
succión del compresor, quite el tapón del puerto VAC del juego de manómetros,
abra la válvula VAC y despresurice. Después de ello proceda a quitar mangueras
y accesorios.
Para la desconexión del
juego de manómetros y accesorios, para equipos que posean apagado por Pump Down:
·

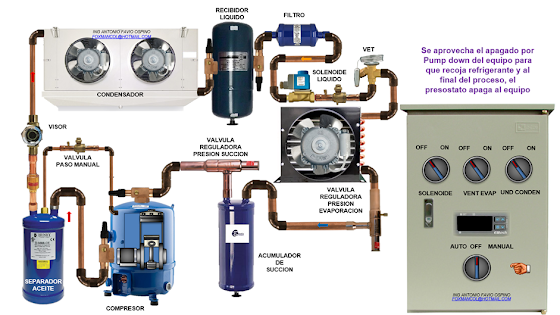

Se
aprovecha el apagado por Pump down del equipo para que recoja refrigerante y al
final del proceso, el presostato apaga al equipo
·
Al
apagar el compresor y tener la presión de succión cerca de los 0 psig, desenrosque por completo el vástago de la
válvula rotolock de succión del compresor
·
Quite
el tapón del puerto VAC del juego de manómetros, abra las válvulas LOW y VAC
del juego de manómetros para despresurizar; a continuación, puede quitar la
manguera del juego de manómetros
·
Proceda
a colocar el tapon en el puerto de servicio de las válvula rotolock de succión
del compresor.
·

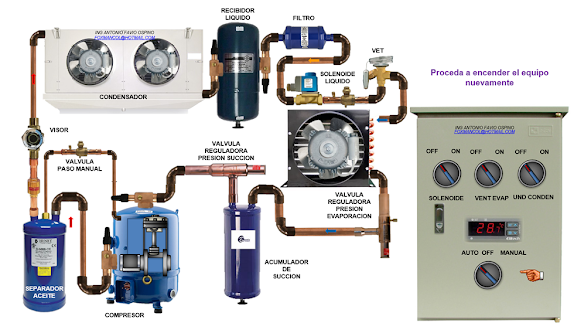

Proceda
a encender el equipo nuevamente.
Ver videos:
|
VIDEO
ANIMADO MEDICION PRESION SUCCION EN EQUIPO COMERCIAL RERIGERACION CON
MANOMETRO DE 4 VALVULAS |
|
|
VIDEO
PRACTICO MEDICION PRESION SUCCION EQUIPO COMERCIAL REFRIGERACION CON
MANOMETRO DE 4 VALVULAS |
|
2.4.
MEDICION DE PRESION DE SUCCION Y DESCARGA EN EQUIPOS REFRIGERACION COMERCIAL
USANDO EL JUEGO DE MANOMETROS DE CUATRO
VALVULAS.
Tenga en cuenta los
siguientes equipos y herramientas:
Veamos su procedimiento en el siguiente diagrama de flujos:
Para el montaje de los
equipos y accesorios siga los siguientes pasos:
·
Ubique
las válvulas rotolock de succión del compresor y del recibidor de líquido.
·
Identifique
el puerto de servicio de la válvula rotolock de succión del compresor y del
recibidor de líquido.
·
Con
una llave rachet verifique previamente que los vástagos de la válvula rotolock
de succión del compresor y del recibidor de líquido estén desenroscados por
completo, después de ello, quite los tapones de los puertos de servicio de
dichas válvulas.
·
Realice
el siguiente montaje: Manguera azul al puerto de servicio de la válvula
rotolock de succión del compresor y la amarilla a la bomba de vacío y la roja
al puerto de servicio de la válvula rotolock del recibidor de liquido.
Para la purga del aire de
las mangueras, siga los siguientes pasos:
·
Abra
las válvulas LOW, VAC y HIGH del juego de manómetros.
·
Proceda
a encender la bomba de vacío y después su válvula de paso ( si la tiene ) por un corto lapso de tiempo ( 30
a 45 segundos ) hasta que la presión de vacío llegue por debajo de las 29 In
Hg.
·
Al
terminar el tiempo, cierre las válvulas VAC, LOW y HIGH del juego de
manómetros, cierre la válvula de la bomba de vacío, si la tiene y
posteriormente, apague la misma.
·
Proceda a desconectar la manguera amarilla de la bomba
de vacío y colocar un tapón de seguridad en su puerto.
Para la medición de la
presión de succión y descarga, siga los siguientes pasos:
·
Con
una llave rachet, enrosque dos vueltas los vástagos de las válvulas
rotolock de succión del compresor y del
recibidor de liquido para obtener las presiones de operación de succión y
descarga
Para la desconexión del
juego de manómetros, siga los siguientes pasos:
·
Con la llave rachet, desenrosque el vástago de la
válvula rotolock del recibidor de líquido.
·
Abra la válvula HIGH del juego de manómetros para
permitir el paso de refrigerante contenido en la manguera roja a la succión del
equipo.
·
Ahora
abra lentamente la válvula de baja o LOW del juego de manómetros lentamente,
con esto se logra que parte del refrigerante que estaba en la manguera roja,
pase nuevamente al sistema; verá como las presiones en ambos manómetros se
igualan.
·
Con
la llave rachet, desenrosque por completo el vástago de la válvula rotolock de
succión del compresor, quite el tapón del puerto VAC del juego de manómetros,
abra la válvula VAC y despresurice. Después de ello proceda a quitar mangueras
y accesorios.
Para equipos que posean apagado por Pump Down, siga el
siguiente procedimiento:
·
Se
aprovecha el apagado por Pump down del equipo para que recoja refrigerante y al
final del proceso, el presostato apaga al equipo
·
Al
apagar el compresor y tener la presión de succión cerca de los 0 psig, desenrosque por completo el vástago de la
válvula rotolock de succión del compresor
·
Quite
el tapón del puerto VAC o REF del juego de manómetros para después abrir una de
estas válvulas para despresurizar el juego de manómetros
·
Con
las presiones de los manómetros en cero, cierre las válvulas de LOW, VAC y HIGH
del juego de manómetros, después puede quitar las mangueras.
·
Proceda
a colocar los tapones en los puertos de servicio de las válvulas rotolock del
compresor y recibidor de liquido
·
Proceda
a encender el equipo nuevamente
Ver videos:
|
VIDEO
ANIMADO MEDICION PRESION SUCCION Y DESCARGA EN EQUIPO REFRIGERACION CON
MANOMETRO DE 4 VALVULA |
|
|
VIDEO PRACTICO MEDICION PRESION SUCCION Y DESCARGA EN
EQUIPO REFRIGERACION CON MANOMETRO 4 VALVULAS |
|
No hay comentarios:
Publicar un comentario
Nota: solo los miembros de este blog pueden publicar comentarios.
