MODULO RECARGA DE REFRIGERANTES EN EQUIPOS DE REFRIGERACION |
ING ANTONIO FAVIO OSPINO MARTNIEZ
CANAL YOUTUBE: ANTONIO OSPINO
1. RECARGA DE REFRIGERANTES EN
EQUIPOS DOMESTICOS DE REFRIGERACION

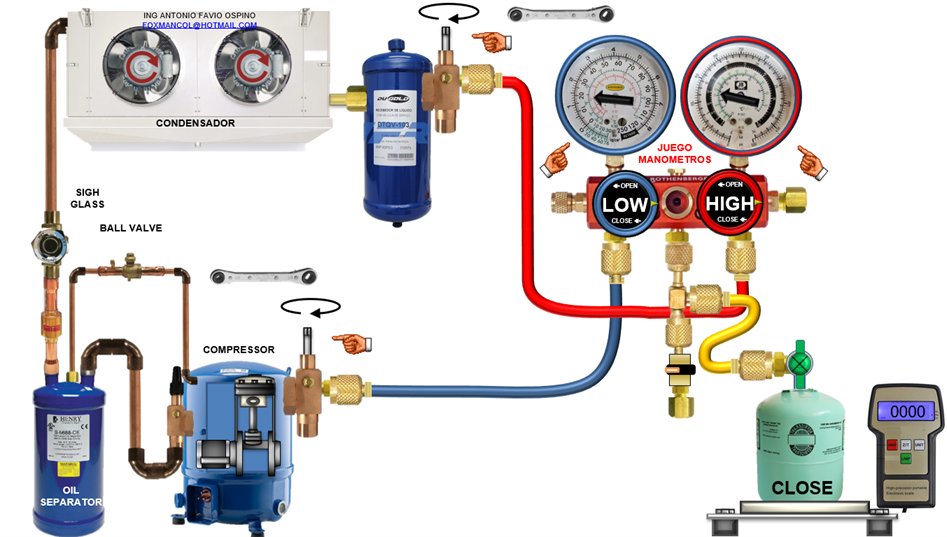

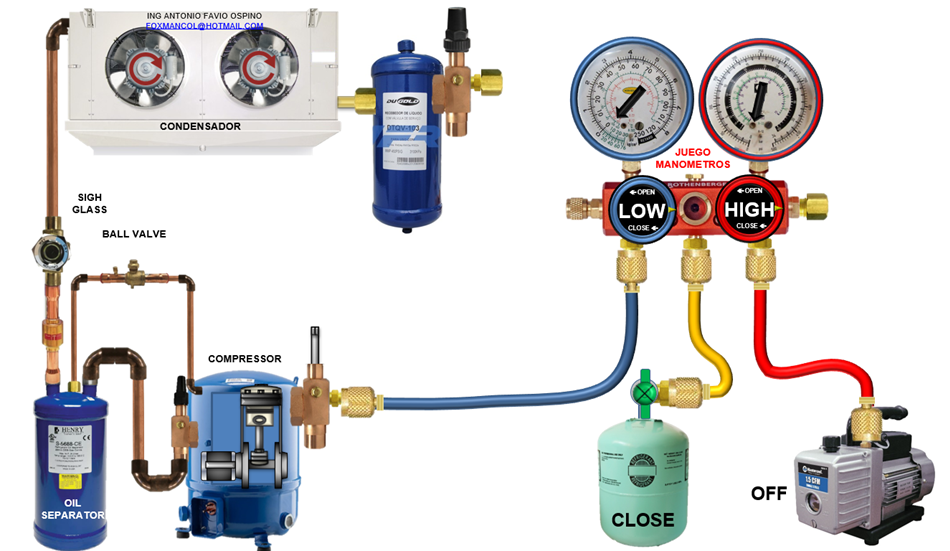

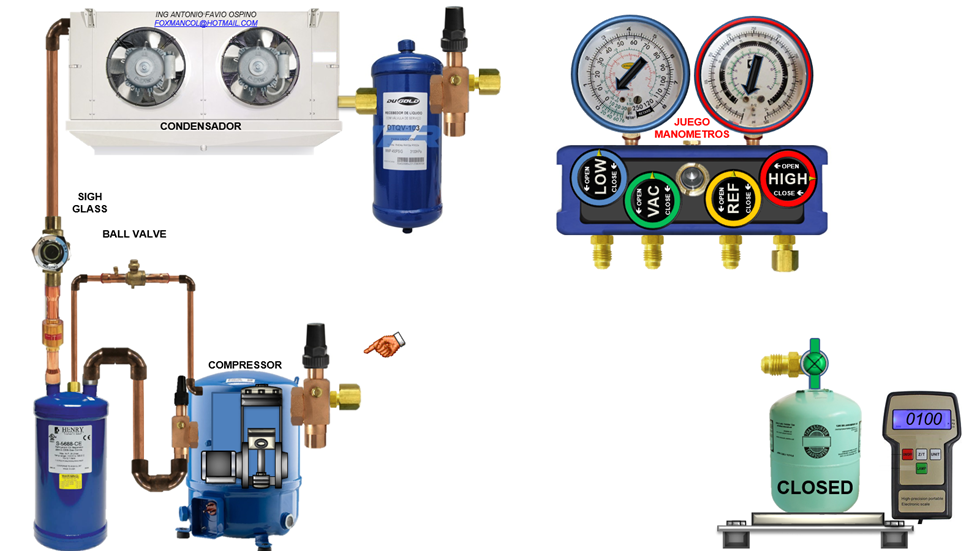

2. RECARGA DE REFRIGERANTES EN
EQUIPOS DE REFRIGERACION COMERCIAL.
En este procedimiento se adiciona refrigerante por x y
y motivos no se pudo completar o qua ha perdido por fugas. Para ejecutar estos
procedimientos tenga en cuenta los EPP:

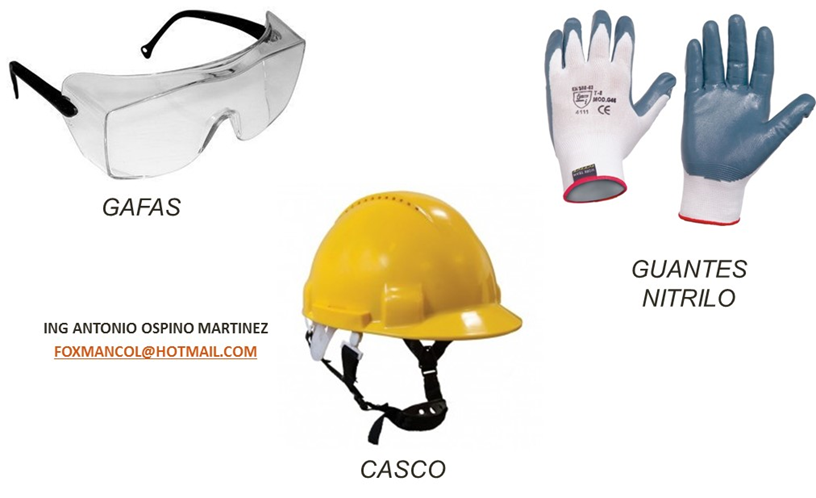

1. RECARGA
DE REFRIGERANTES EN EQUIPOS DOMESTICOS DE REFRIGERACION
1.1.
RECARGA DE REFRIGERANTES POR SUCCION EN EQUIPOS DOMESTICOS DE REFRIGERACION
USANDO EL JUEGO DE MANOMETROS ESTANDAR PRIMER METODO
Este proceso se ejecuta
cuando el indicador o medidor de alta presión no tenga escala de vacío. Para

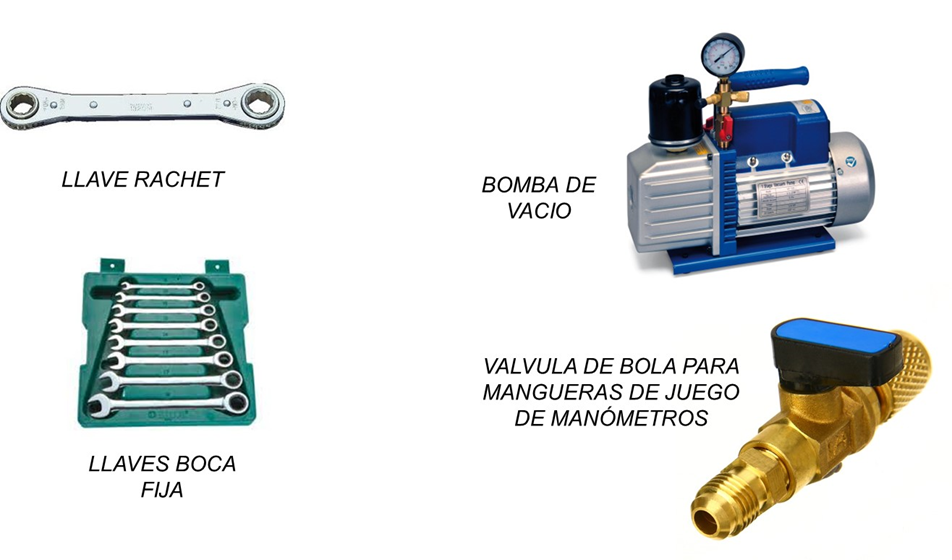

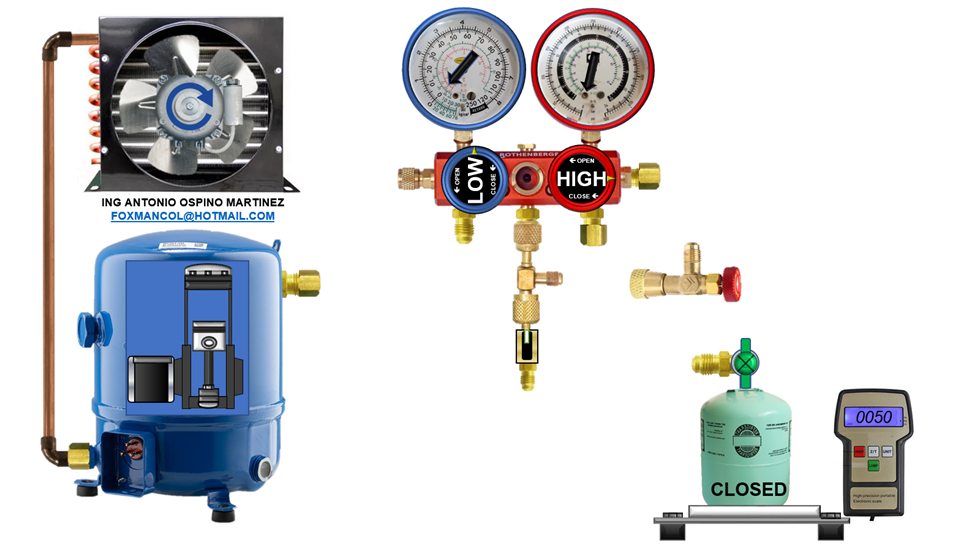

ello, tenga en cuenta los siguientes equipos y accesorios requeridos para el
proceso:

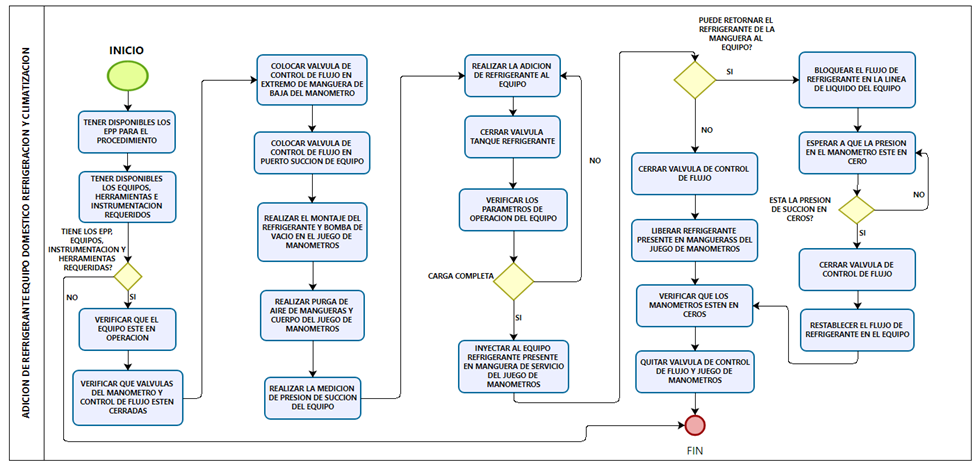

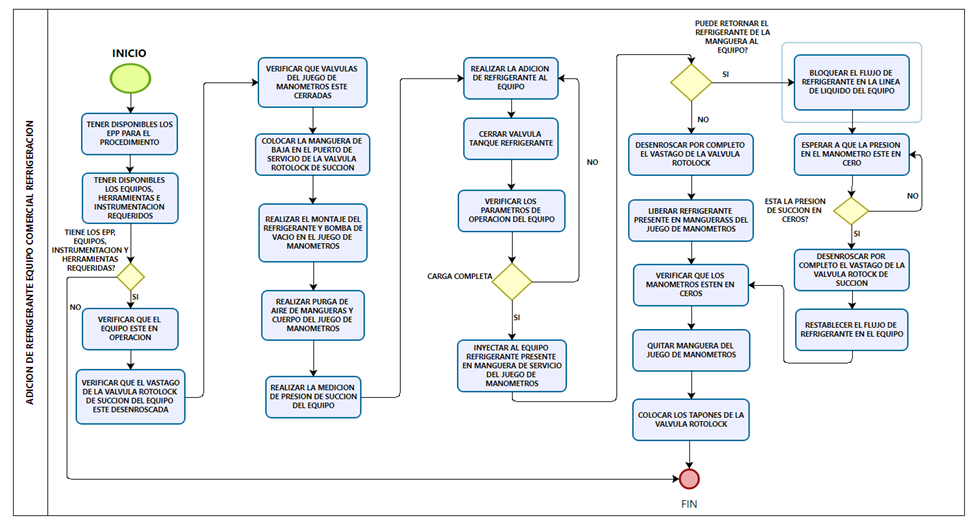

A continuación, se muestra
el diagrama de flujo del proceso:
Para ejecutar el proceso,
siga los siguientes pasos:
·
Con
el sistema en operación, conecte la válvula de control de flujo al puerto de
servicio del compresor. Antes de conectar verifique que el vástago esté en
posición OFF.
·

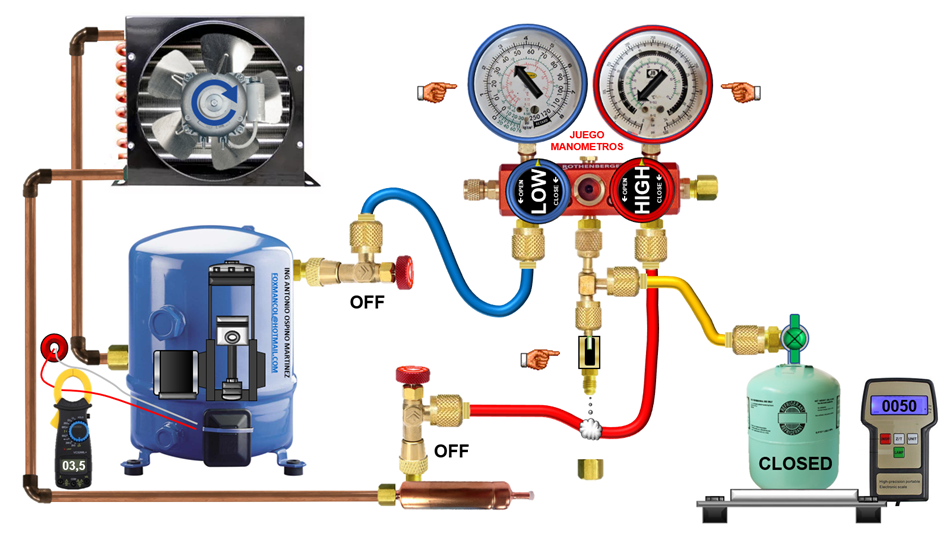

Conecte
un adaptador Tee y una válvula de bola o paso recto, en el puerto de servicio
del juego de manómetros, tal como se muestra
·
Conectar
la manguera azul del puerto de baja al puerto de la válvula control flujo, la
amarilla de la Tee al tanque de refrigerante y la manguera roja a la bomba de
vacío con el fin de purgar las mangueras del juego de manómetros.
Para realizar la purga de
las mangueras del juego de manómetros, siga los siguientes pasos:
·
Abra
la válvula de baja del juego de manómetros así como la válvula de paso recto.
·

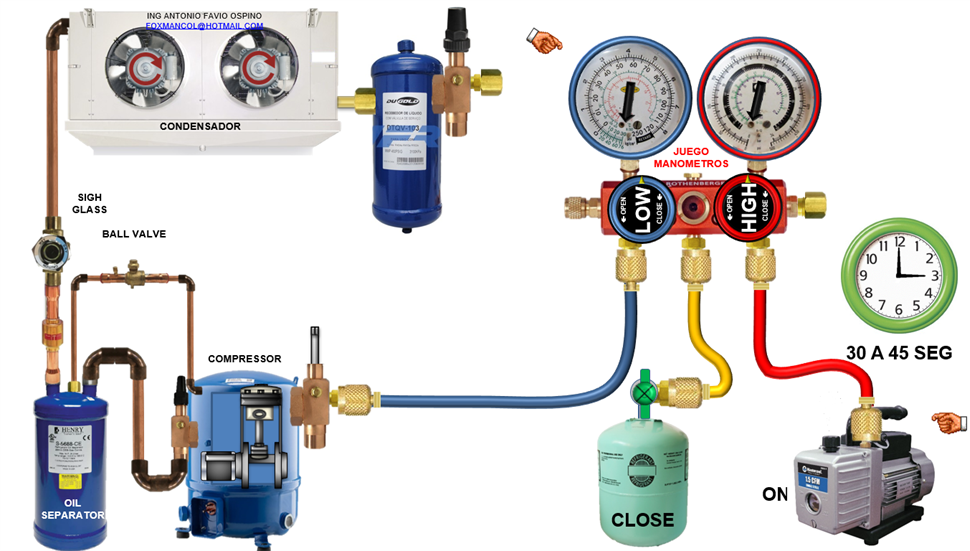

Encienda
la bomba de vacío por un periodo ( de 30 a 45 segundos ) en el que la presión
de vacío sea inferior a los 29 in de hg con el fin de purgar las mangueras.
·
Para
terminar la purga, cierre la válvula de baja del juego de manómetros , cierre
la válvula de paso de la Tee, cierre la válvula de paso de la bomba si la tiene
y apague la bomba de vacío, después desconecte la manguera roja de la bomba.
Para realizar la inyección
de refrigerante, siga los siguientes pasos:
·

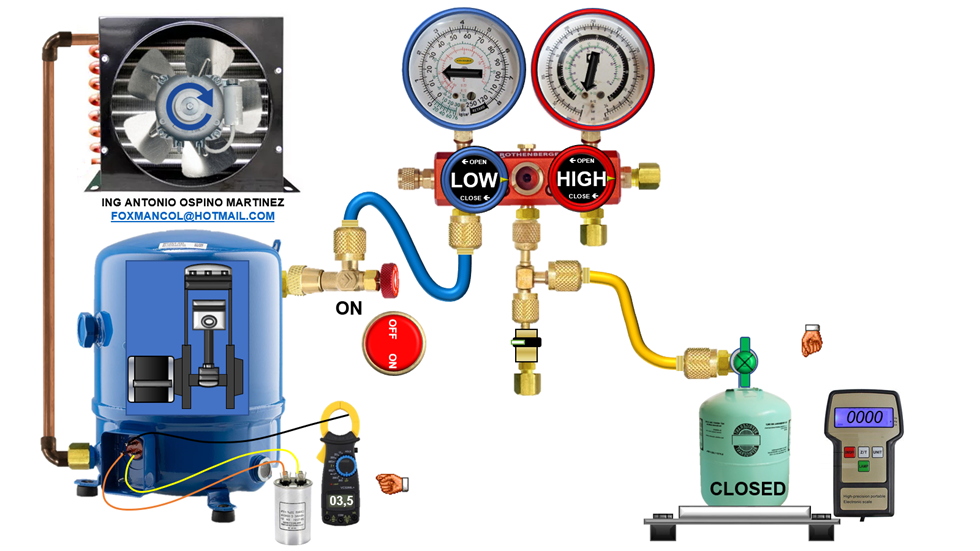

Coloque
una pinza amperimétrica en el cable que va al punto común del compresor para
medir la corriente del mismo y el tanque sobre una balanza electrónica y
coloque la medida en ceros
·

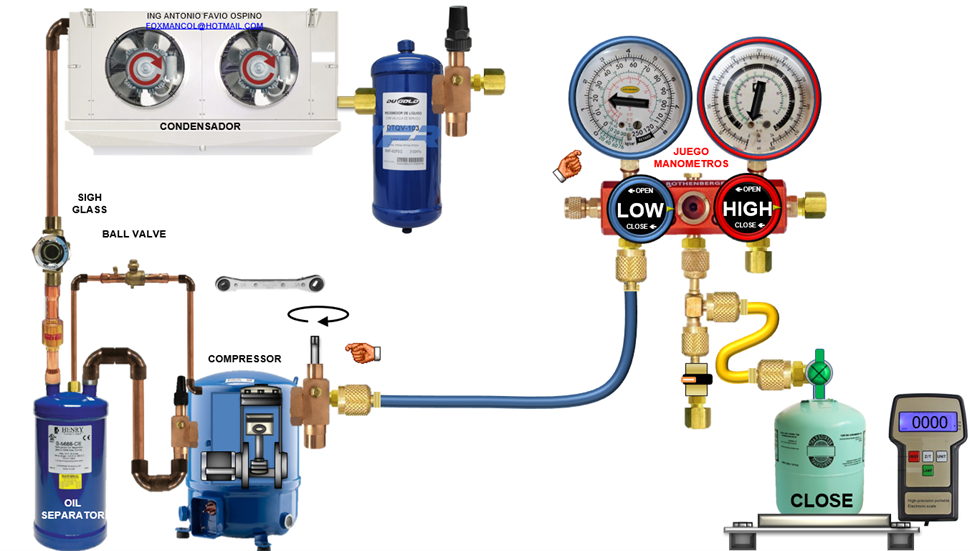

Enrosque
el vástago de la válvula de control de flujo, en sentido horario, hasta la
posición ON, con lo cuál se marcará la presión de succión del equipo en el
manómetro.
·
Verifique
que el tanque esté en la posición adecuada para inyectar refrigerante en forma
de gas o líquida dependiendo del refrigerante del sistema y proceda a abrir la
válvula de tanque de dos a tres vueltas.
·
Complete
la carga de refrigerante, abriendo la válvula de baja del juego de manómetros (
para inyectar refrigerante ), espere un corto momento y vuelva a cerrar la
válvula de baja ( para verificar presiones ). Siga este procedimiento hasta la
presión de succión deseada.
·
Si
todo esta normal ( presión de succión, temperatura de recinto,
cantidad de refrigerante inyectado, corrientes de compresor, etc ), cierre la
válvula del tanque de refrigerante.
·
Estando
la válvula del tanque cerrada, vuelva a abrir nuevamente la válvula de baja del manómetro, para que el refrigerante que esta en la manguera amarilla pase a
succión del sistema. Observara que la presión sube y después vuelve a su valor
normal en el proceso.
Para la desconexión del
juego de manómetros y accesorios, siga los siguientes pasos:
·
Desenrosque
el vástago de la válvula de control de flujo hasta la posición OFF.
·
Quite
el tapón de la válvula de bola y después abra la misma para despresurizar las
mangueras.
·
Proceda
a desconectar las mangueras, la válvula de control de flujo y coloque el tapón
en el puerto de servicio del compresor
Ver videos:
|
VIDEO ANIMADO RECARGA REFRIGERANTES POR SUCCION EN
SISTEMAS DOMESTICOS REFRIGERACION CON MANOMETRO ESTANDAR PRIMER METODO |
|
|
VIDEO PRACTICO RECARGA REFRIGERANTE POR SUCCION EN
EQUIPO DOMESTICO REFRIGERACION CON MANOMETRO ESTANDAR PRIMER METODO |
|
1.2.
RECARGA DE REFRIGERANTES POR SUCCION EN EQUIPOS DOMESTICOS DE REFRIGERACION
USANDO EL JUEGO DE MANOMETROS ESTANDAR SEGUNDO
METODO.
Este proceso se ejecuta
cuando el indicador o medidor de alta presión posee escala de vacío. Para ello,
tenga en cuenta los siguientes equipos y accesorios requeridos para el proceso:
A continuación, se muestra
el diagrama de flujo del proceso:
Para ejecutar el proceso,
siga los siguientes pasos:
·

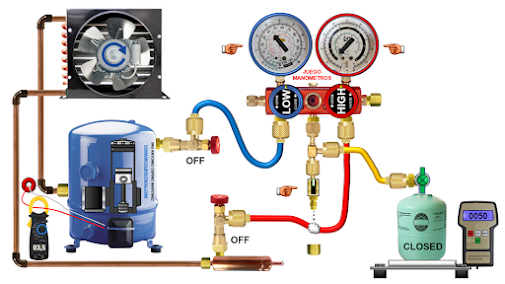

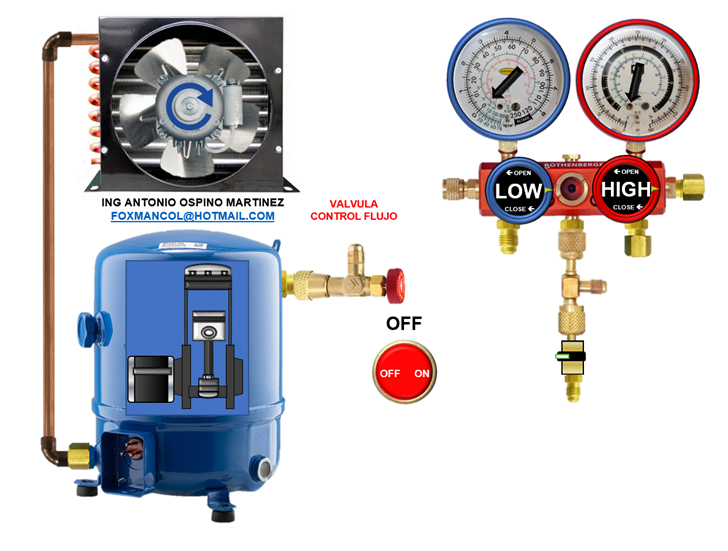

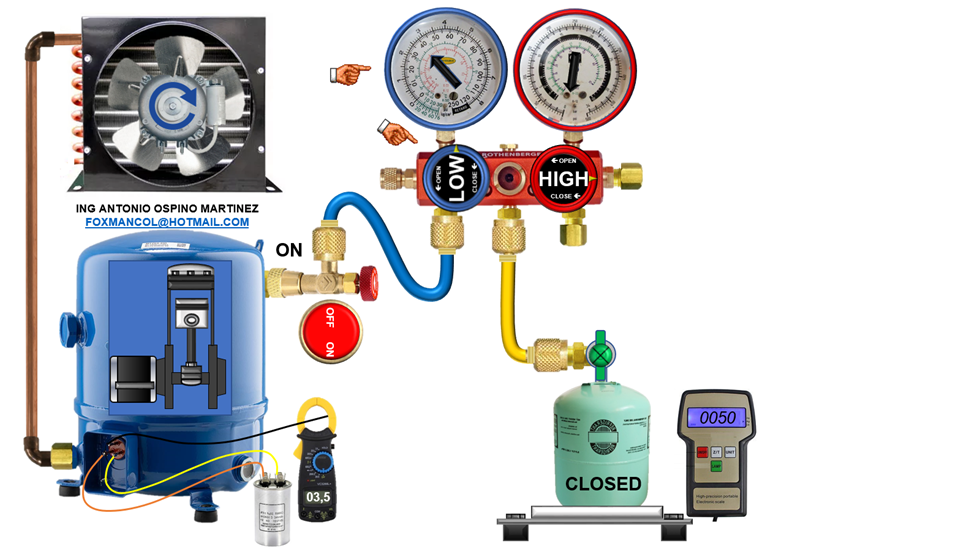

Con
el sistema en operación, conecte la válvula de control de flujo al puerto de servicio
del compresor. Antes de conectar verifique que el vástago esté en posición OFF,
tal como se muestra:
·
Conectar
la manguera azul del puerto de baja al puerto de la válvula control flujo, la
amarilla al tanque refrigerante y la roja a la bomba de vacío con el fin de
purgar las mangueras del juego de manómetros.
·
Abra
ambas válvulas del juego de manómetros y la válvula de paso de la bomba de
vacío, si la tiene.
·
Encienda
la bomba de vacío por un periodo ( de 30 a 45 segundos ) en el que la presión
de vacío sea inferior a los 29 in de hg con el fin de purgar las mangueras.
·
Para
terminar la purga, cierre ambas válvulas el juego de manómetros , cierre la
válvula de paso de la bomba si la tiene y apague la bomba de vacío, después
desconecte la manguera roja de la bomba y colocar un tapón en el puerto de lata
del juego de manómetros.
Para la inyección de
refrigerante al sistema proceda de la siguiente forma:
·
Coloque
una pinza amperimétrica en el cable que va al punto común del compresor para
medir la corriente del mismo y el tanque sobre una balanza electrónica y
coloque la medida del display en ceros.
·
Enrosque
el vástago de la válvula de control de flujo hasta la posición ON, con lo cuál
se marcará la presión de succión del equipo en el manómetro.
·
Verifique
que el tanque esté en la posición adecuada para inyectar refrigerante en forma
de gas o líquida dependiendo del refrigerante del sistema y proceda a abrir la
válvula de tanque de dos a tres vueltas. Con esta acción, el refrigerante llega
al cuerpo del juego de manómetros.
·
Complete
la carga de refrigerante, abriendo la válvula de baja del juego de manómetros (
para inyectar refrigerante ), espere un corto momento y vuelva a cerrar la
válvula de baja ( para verificar presiones ). Siga este procedimiento hasta la
presión de succión deseada.
·
Si
todo esta normal ( presión de succión y temperatura de
recinto, cantidad de refrigerante inyectado, corrientes compresor, etc ),
cierre la válvula del tanque de refrigerante.
·
Estando
la válvula del tanque cerrada, vuelva a abrir nuevamente la válvula de baja del
juego de manómetros, para que el refrigerante que esta en la manguera amarilla
pase a succión del sistema. Observara que la presión sube y después vuelve a su
valor normal en el proceso.
Para la desconexión del
juego de manómetros y accesorios, proceda de la siguiente forma:
·
Desenrosque
el vástago de la válvula de control de flujo, en sentido antihorario, hasta la posición OFF.
·
Quite
el tapón del puerto de alta del juego de manómetros y abra la válvula de alta
para despresurizar las mangueras.
·
Proceda
a desconecte las mangueras, la válvula de control de flujo y coloque el tapón
en el puerto de servicio del compresor.
Ver videos:
|
VIDEO ANIMADO RECARGA
DE REFRIGERANTE POR SUCCION EN EQUIPO DOMESTICO DE REFRIGERACION CON
MANOMETRO ESTANDAR SEGUNDO METODO |
|
|
VIDEO PRACTICO RECARGA
REFRIGERANTE POR SUCCION EN EQUIPO DOMESTICO REFRIGERACION CON MANOMETRO
ESTANDAR SEGUNDO METODO |
|
1.3.
RECARGA DE REFRIGERANTES POR SUCCION Y DESCARGA EN EQUIPOS DOMESTICOS DE
REFRIGERACION USANDO EL JUEGO DE MANOMETROS
ESTANDAR.
Tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:
A continuación, siga los siguientes pasos:
·

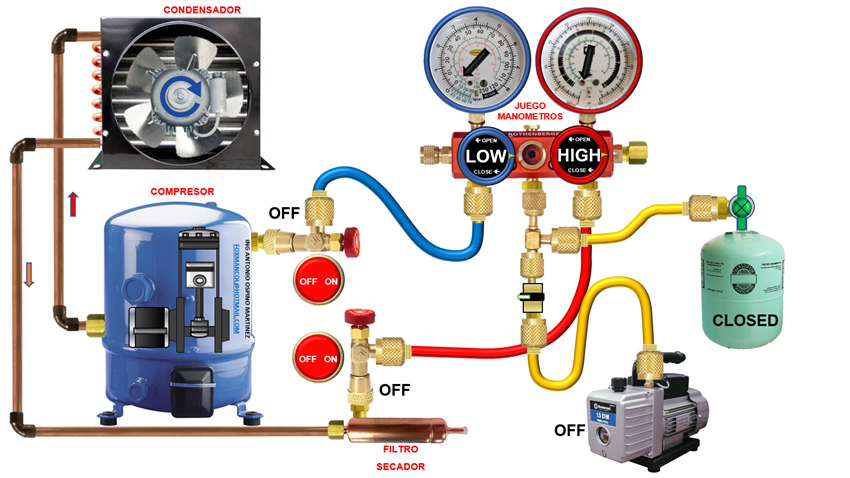

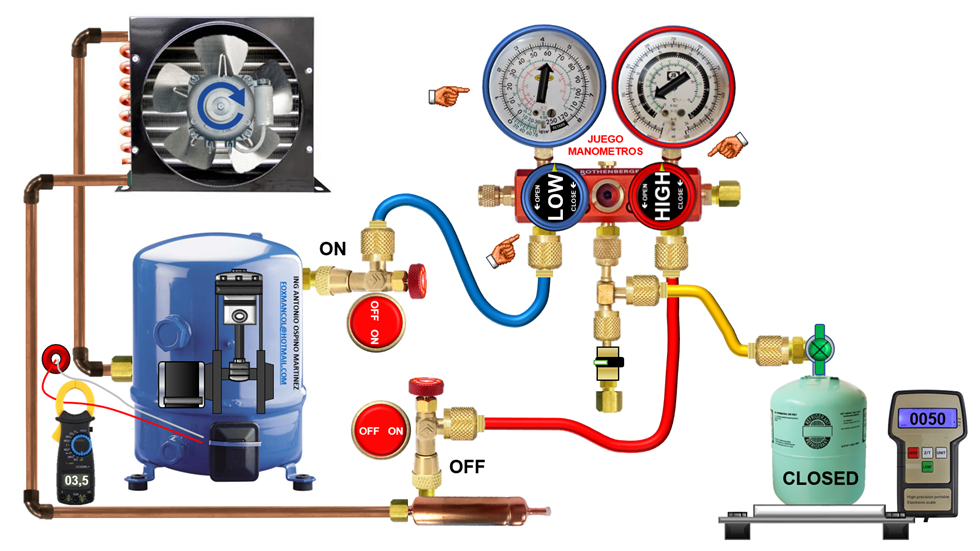

Con
el equipo encendido, verificar que los vástagos de las válvulas de control de
flujo este en posición OFF y proceda a conectar una de ellas al puerto de
servicio del compresor y otra en el puerto de servicio del filtro secador
·
Conecte
el adaptador Tee que trae el vacuómetro al puerto de servicio del juego de
manómetros y después la válvula de bola o paso recto con su válvula cerrada
·

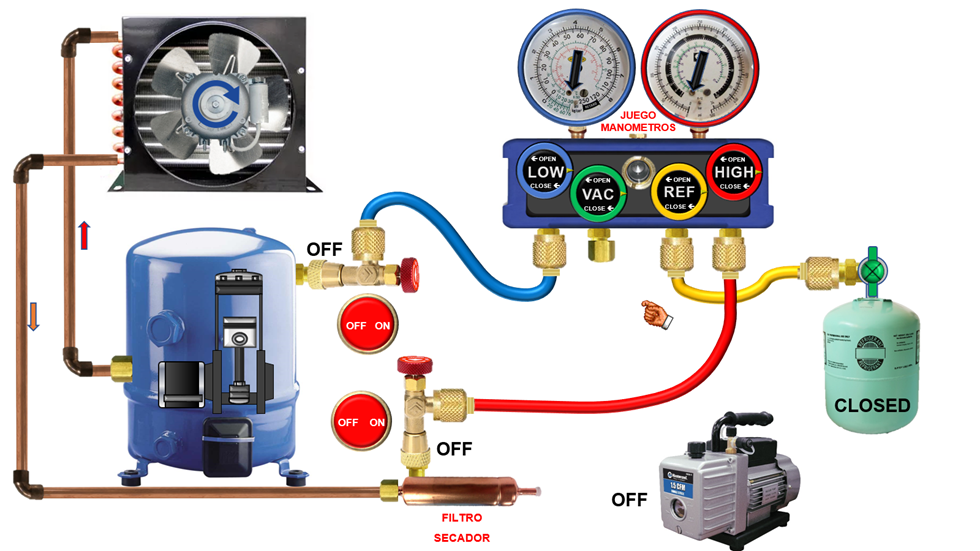

Conecte
la manguera azul del puerto de baja del juego de manómetros al puerto de la
válvula control flujo; una manguera amarilla de la válvula de bola a la bomba
de vacío; otra manguera amarilla del puerto del adaptador Tee al tanque
refrigerante y la manguera roja del puerto de alta del juego de manómetros al
puerto de la válvula de control de flujo acoplada en la línea de alta presión
del equipo
·

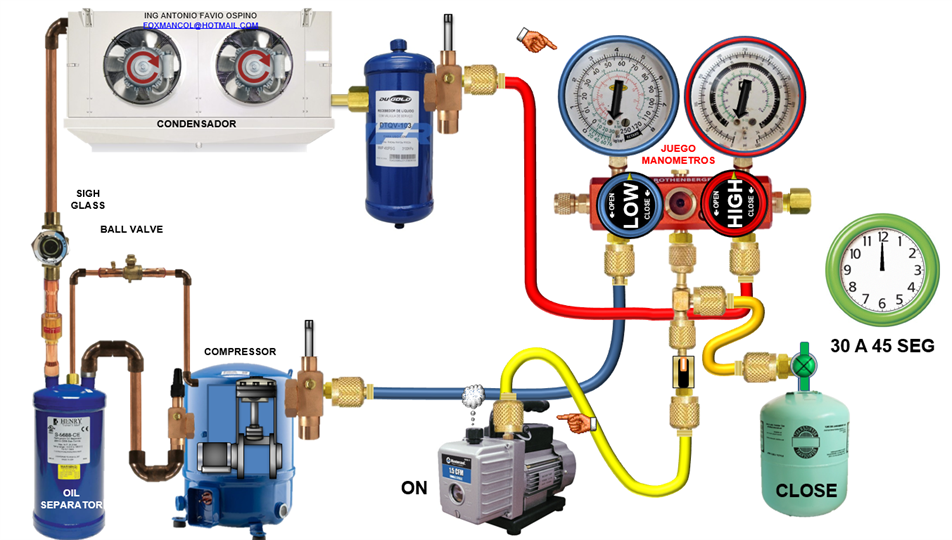

Para
la purga de las mangueras, abra ambas válvulas del juego de manómetros así como
la válvula de bola o paso reto acoplada al adaptadorTee.
·
Encienda
la bomba de vacío y abra la válvula de paso de la misma ( si la tiene ), por un
tiempo estimado de 30 a 45 segundos
·
Para
terminar la purga de las mangueras, proceda a cerrar ambas válvulas del juego
de manómetros, cierre la válvula de bola y proceda a apagar la bomba de vacío
·
Proceda
a desconectar la manguera de la bomba de vacío y poner un tapón en el extremo
de la válvula de bola.
Para la inyección de
refrigerante, siga los siguientes pasos:
·

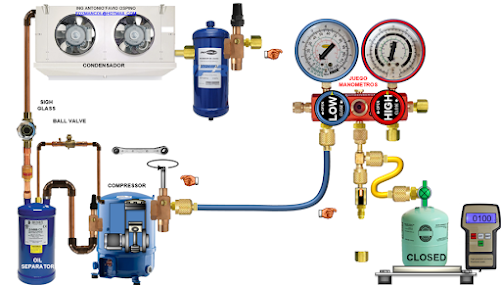

Enrosque
por completo, los vástagos de ambas válvulas de control de flujo, girando sus
volantas en sentido horario, hasta la posición ON, para determinar la presión
actual de succión y descarga del equipo
·
Coloque
una pinza amperimétrica en el cable que va al punto común del compresor para
medir la corriente del mismo y el tanque sobre una balanza electrónica y
coloque la medida en 0, con la posición adecuada para una carga liquida o
gaseosa
·
Abra
la válvula del tanque refrigerante, dos a tres vueltas, que debe estar en la
posición correcta para inyección de refrigerante en forma líquida o gaseosa.
·
Complete
la carga de refrigerante solamente abriendo la válvula de baja del juego de
manómetros ( para inyectar refrigerante ), espere un corto momento y vuelva a
cerrar la misma ( para verificar presiones y peso ). Siga este procedimiento
hasta la presión de succión deseada y el peso requerido por el sistema.
·
Si
todo esta normal ( presión de succión, presión de descarga,
temperatura de recinto, cantidad de refrigerante inyectado ), cierre la válvula
del tanque de refrigerante y verifique la corriente de trabajo del
compresor ( RLA )
Para la desconexión segura
del juego de manómetros, siga los siguientes pasos:
·
Desenrosque
el vástago de la válvula de control de flujo, ubicada en la línea de alta
presión, girando su volanta en sentido antihorario, hasta la posición OFF.
·
Proceda
a abrir lentamente la válvula de alta del juego de manómetros y después la de
baja para que la mayor parte del refrigerante presente en la manguera roja pase
a la succión del equipo por el cuerpo del juego de manómetros a la tubería de
succión del mismo
·
Estando
las presiones de los indicadores del juego de manómetros, igualados,
desenrosque el vástago de la válvula de control de flujo ubicada en el puerto
de servicio del compresor, girando su volanta en sentido antihorario, hasta la
posición OFF
·
Quite
el tapón del puerto de la válvula de bola acoplada a la Tee, para
posteriormente abrir dicha válvula y despresurizar el juego de manómetros y
mangueras
·
Verificando
que los manómetros estén en ceros, proceda a quitar las mangueras y retirar las
válvulas de control de flujo del sistema
Ver videos:
|
VIDEO
ANIMADO RECARGA REFRIGERANTE POR SUCCION Y DESCARGA EN EQUIPO DOMESTICO
REFRIGERACION CON MANOMETRO ESTANDAR |
|
|
VIDEO
PRACTICO RECARGA REFRIGERANTE POR SUCCION Y DESCARGA EN EQUIPO DOMESTICO
REFRIGERACION CON MANOMETRO ESTANDAR |
|

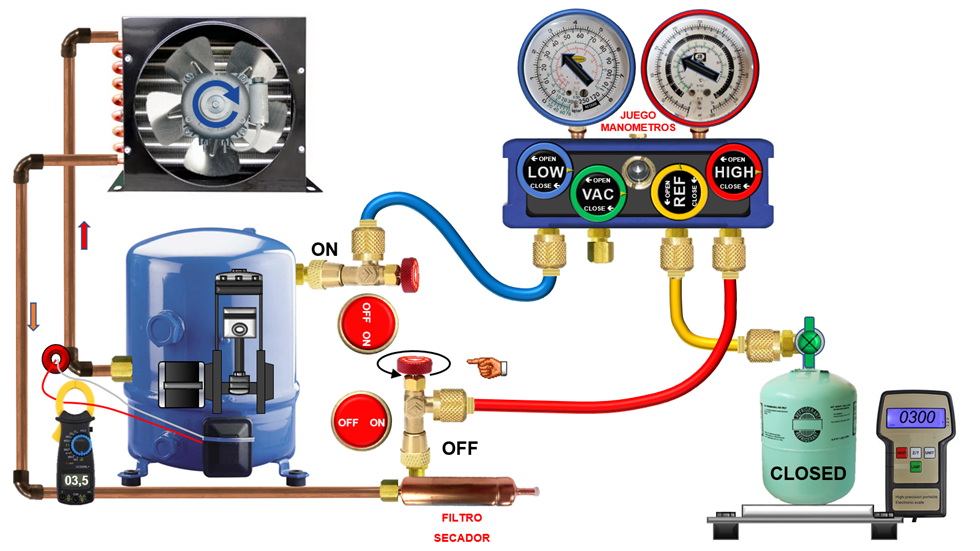

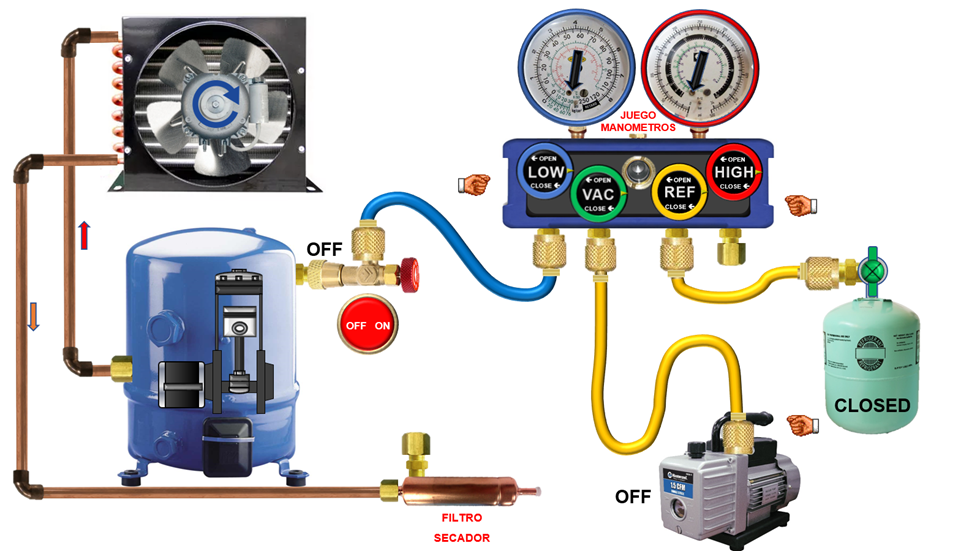

1.4.
RECARGA DE REFRIGERANTES POR SUCCION EN EQUIPOS DOMESTICOS DE REFRIGERACION

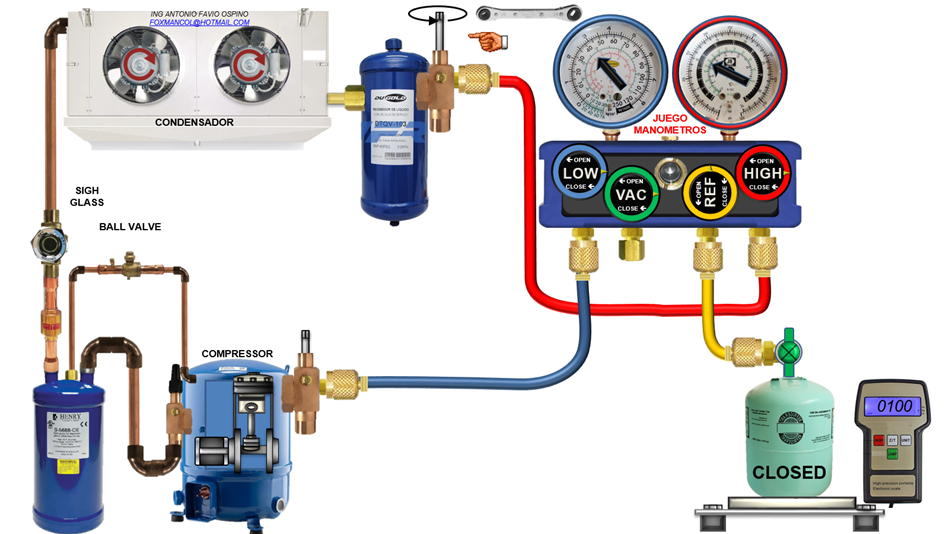

USANDO EL JUEGO DE MANOMETROS DE CUATRO
VALVULAS.

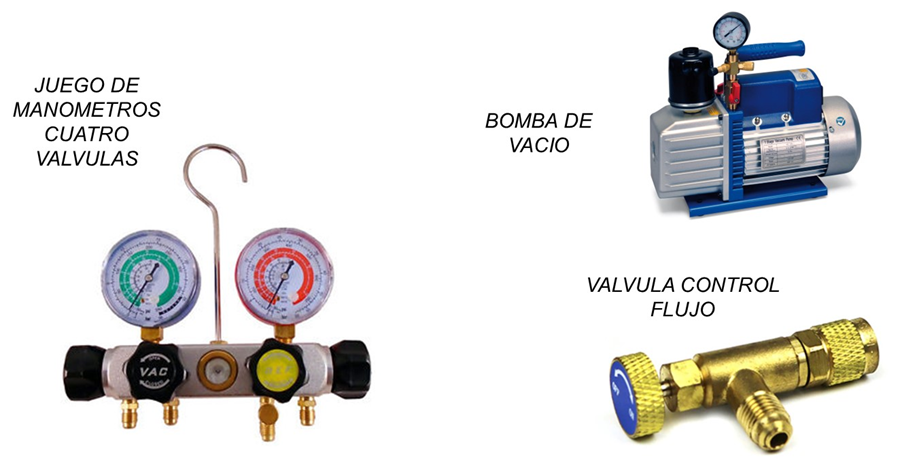

Tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:
A continuación, se muestra
el diagrama de flujo del proceso:
Para ejecutar el proceso,
siga los siguientes pasos:
·
Con
el sistema en operación, conecte la válvula de control de flujo al puerto de
servicio del compresor. Antes de conectar verifique que el vástago esté en
posición OFF.
·
Conectar
la manguera azul del puerto LOW a la válvula de servicio de la válvula control
flujo, una amarilla del puerto VAC al tanque de refrigerante y otra amarilla
del puerto REF a la bomba de vacío
Para realizar la purga de
las mangueras del juego de manómetros, siga los siguientes pasos:
·
Abra
ambas las válvulas LOW, VAC y REF del juego de manómetros
·
Encienda
la bomba de vacío por un periodo ( de 15 a 30 segundos ) en el que la presión
de vacío sea inferior a los 29 in de hg.
·
Para
terminar la purga, cierre las válvulas LOW, VAC y REF del juego de manómetros ,
cierre válvula de paso de la bomba si la tiene y apague la bomba de vacío
·
Desconecte
la manguera de la bomba de vacío y proceda a colocar un tapón en el puerto VAC del juego de manómetros.
Para realizar la inyección
de refrigerante, siga los siguientes pasos:
·
Coloque
una pinza amperimétrica en el cable que va al punto común del compresor para
medir la corriente del mismo y el tanque sobre una balanza electrónica y
coloque la medida del display en 0, con la posición adecuada para una carga
liquida o gaseosa
·
Enrosque
el vástago de la válvula de control de flujo hasta la posición ON, con lo cuál
se marcará la presión de succión del equipo en el manómetro.
·
Abra
la válvula del tanque dos vueltas y la válvula REF del juego de manómetros.
·
Para
inyectar refrigerante al equipo, abra válvula LOW del juego de manómetros y
espere un momento, ( para cargar ) cierre válvula y vuelva a esperar ( para
verificar ); vaya haciendo este proceso de inyección a intervalos hasta
completar la carga por presión.
·
Si
todo esta normal ( presión de succión, temperatura de recinto,
cantidad de refrigerante inyectado, corrientes de compresor, etc ), cierre la
válvula del tanque de refrigerante.
Para la desconexión del
juego de manómetros, siga los siguientes pasos:
·
Proceda
a abrir la válvula LOW del juego de manómetros, para que parte del refrigerante
que esta en la manguera amarilla pase a
la succión del sistema.
·
Desenrosque
el vástago de la válvula de control de flujo ubicada en el puerto de servicio
del compresor, girando su volanta en sentido antihorario, hasta la posición OFF
·
Quite
el tapón del puerto VAC del juego de manómetros, para posteriormente abrir
dicha válvula y despresurizar el juego de manómetros y mangueras
·
Verificando que el manómetro esté en cero, proceda a quitar
las mangueras y retirar la válvula de control de flujo del sistema
·
Proceda a colocar el tapón del puerto de servicio de succión
del sistema
Ver video:
|
VIDEO TEORICO PRACTICO RECARGA
REFRIGERANTE POR SUCCION EN SISTEMAS DOMESTICOS DE REFRIGERACION CON JUEGO DE
MANOMETROS DE 4 VALVULAS |
|
|
VIDEO PRACTICO RECARGA
REFRIGERANTE POR SUCCION EN EQUIPO DOMESTICO REFRIGERACION CON MANOMETRO DE
CUATRO VALVULAS |
|
1.5.
RECARGA DE REFRIGERANTES POR SUCCION Y DESCARGA EN EQUIPOS DOMESTICOS DE
REFRIGERACION USANDO EL JUEGO DE MANOMETROS
DE CUATRO VALVULAS.
Tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:
A continuación, siga los siguientes pasos:
·
Verificar
que los vástagos de la válvula de control de flujo estén en posición OFF y proceda
a conectar una de ellas al puerto de servicio del compresor y otra en el puerto
de servicio del filtro secador u otro puerto de la línea de alta presión
·
Conectar
la manguera azul del puerto LOW a la válvula de servicio de la válvula control
flujo; una amarilla del puerto VAC a la bomba de vacío y la otra manguera
amarilla del puerto REF al tanque refrigerante, la manguera roja del puerto
HIGH del juego de manómetros, al puerto de servicio del filtro secador
·
Para
la purga de las mangueras abra las válvulas LOW, VAC, REF y HIGH del juego de
manómetros.
·

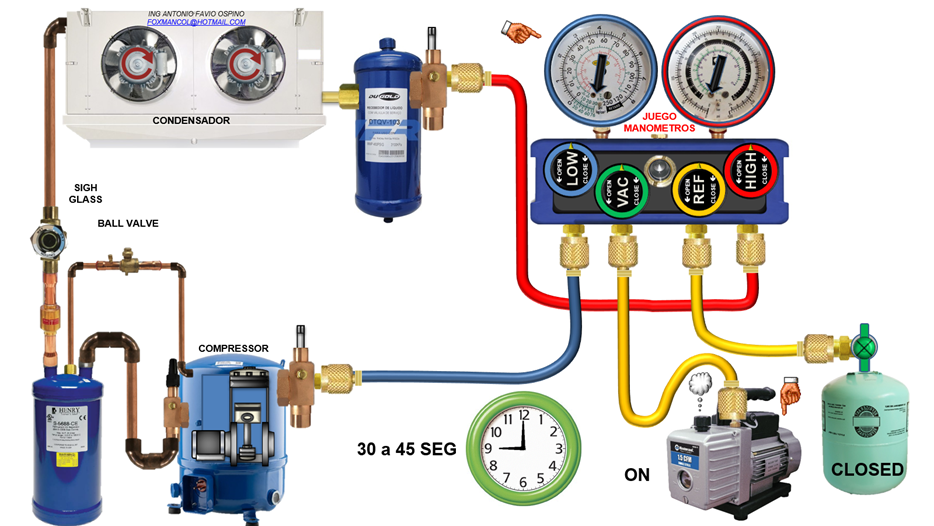

Encienda
la bomba de vacío por un periodo ( de 30 a 45 segundos ) en el que la presión
de vacío sea inferior a los 29 in de hg.
·

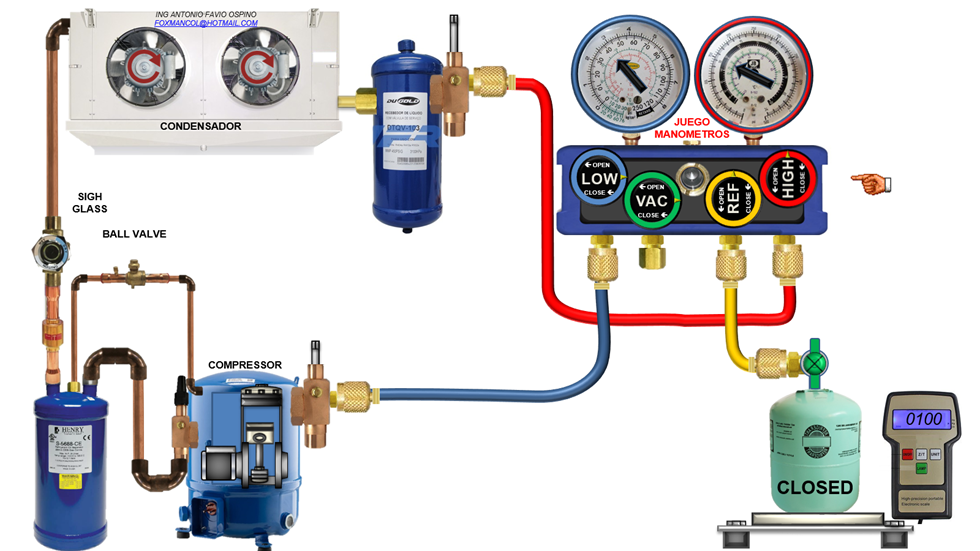

Para
terminar la purga, cierre las válvulas LOW, VAC, REF y HIGH del juego de
manómetros , cierre válvula de paso de la bomba si la tiene y apague la bomba
de vacío
·
Desconecte
la manguera de la bomba de vacío y proceda a colocar un tapón en el puerto VAC del juego de manómetros.
Para la inyección de
refrigerante al sistema, proceda con los siguientes pasos:
·
Coloque
una pinza amperimétrica en el cable que va al punto común del compresor para
medir la corriente del mismo y el tanque sobre una balanza electrónica y
coloque la medida del display en 0, con la posición adecuada para una carga
liquida o gaseosa
·
Enrosque
por completo, los vástagos de ambas válvulas de control de flujo, girando sus
volantas en sentido horario, hasta la posición ON para determinar las presiones
actuales de succión y descarga del equipo
·
Abra
válvula de tanque refrigerante una o dos vueltas y después abra la válvula REF
del juego de manómetros.
·

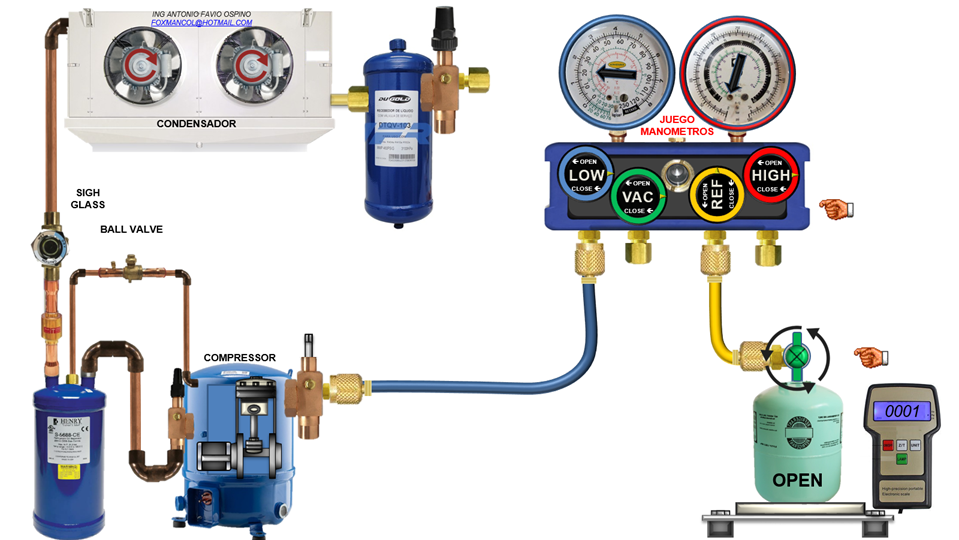

Complete
la carga de refrigerante solamente abriendo la válvula LOW del juego de
manómetros ( para inyectar refrigerante ), espere un corto momento y vuelva a
cerrar la misma ( para verificar presiones y peso ). Siga este procedimiento
hasta la presión de succión deseada y el peso requerido por el sistema.
·
Si
todo esta normal ( presión de succión, presión de descarga,
temperatura de recinto, cantidad de refrigerante inyectado, corrientes de
compresor, etc ), cierre la válvula del tanque de refrigerante.
Para la desconexión del
juego de manómetros, siga los siguientes pasos:
·
Desenrosque
el vástago de la válvula de control de flujo, ubicada en el filtro secador,
girando su volanta en sentido antihorario, hasta la posición OFF
·
Proceda
a abrir la válvula HIGH del juego de manómetros y posteriormente abra
lentamente la válvula LOW del mismo, para que parte del refrigerante que esta
en la manguera roja y amarilla pase a la succión del sistema.
·
Estando
las presiones de los indicadores del juego de manómetros igualados, desenrosque
el vástago de la válvula de control de flujo ubicada en el puerto de servicio
del compresor, girando su volanta en sentido antihorario, hasta la posición OFF
·
Quite
el tapón del puerto VAC del juego de manómetros, para posteriormente abrir
dicha válvula y despresurizar el juego de manómetros y mangueras
·
Verificando
que los manómetros estén en ceros, proceda a quitar las mangueras y retirar las
válvulas de control de flujo del sistema
·
Proceda
a colocar los tapones de los puertos de servicios de succión y descarga del
sistema
Ver videos:
|
VIDEO ANIMADO RECARGA REFRIGERANTE POR SUCCION Y
DESCARGA EN EQUIPO REFRIGERACION DOMESTICO CON JUEGO DE MANOMETROS DE CUATRO
VALVULAS |
|
|
VIDEO PRACTICO RECARGA REFRIGERANTE POR SUCCION Y
DESCARGA EN EQUIPO REFRIGERACION DOMESTICO CON JUEGO DE MANOMETROS DE CUATRO
VALVULAS |
|
2.

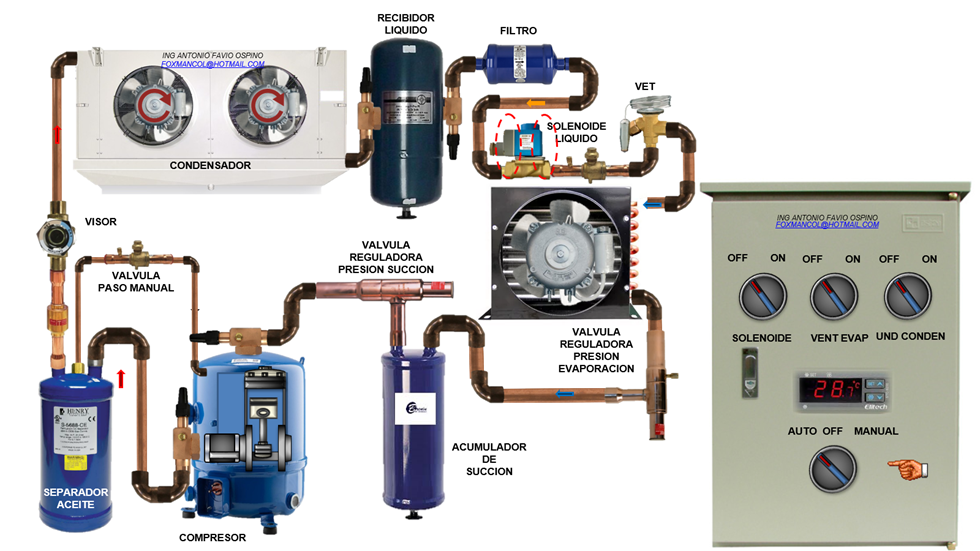

RECARGA DE REFRIGERANTES EN EQUIPOS DE REFRIGERACION COMERCIAL.
2.1.
RECARGA DE REFRIGERANTES POR SUCCION EN EQUIPOS COMERCIALES DE REFRIGERACION
USANDO EL JUEGO DE MANOMETROS ESTANDAR PRIMER
METODO
En
este procedimiento, se ejecuta la recarga sin monitoreo o medición de la
presión de descarga del sistema. Tenga en cuenta los siguientes equipos y
accesorios requeridos para el proceso:
Veamos el diagrama de flujo del procedimiento:
·

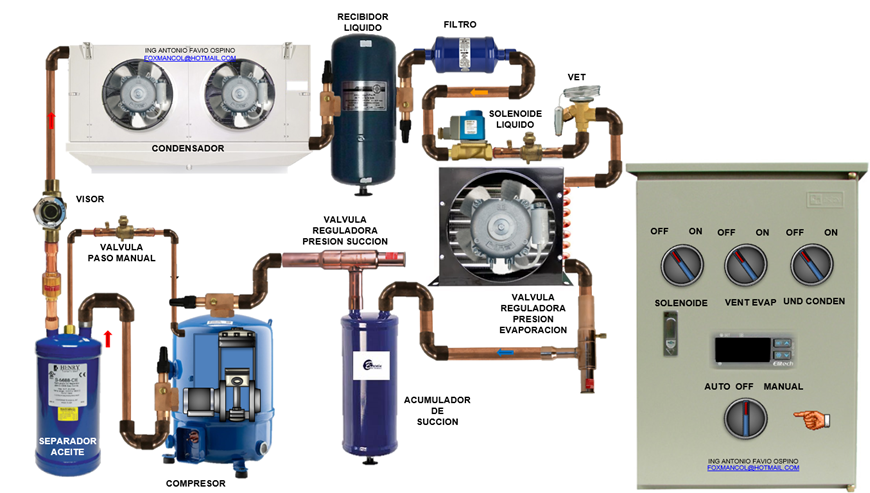

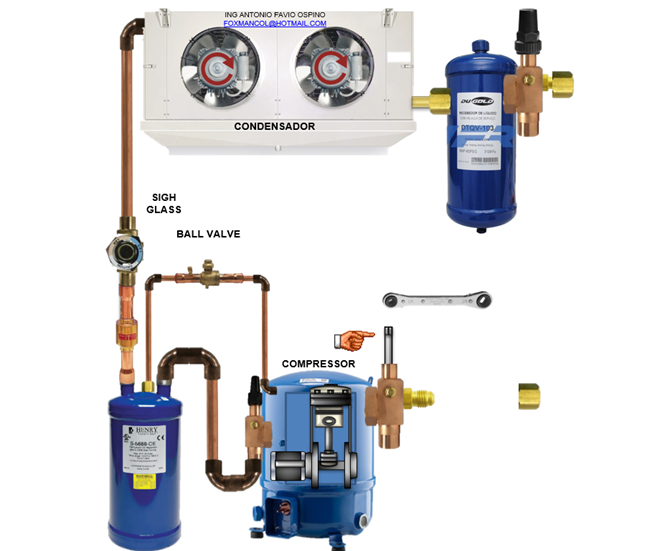

Identifique
el puerto de servicio de la válvula rotolock de succión del compresor
·
Con
una llave rachet verifique previamente que el vástago de la válvula rotolock de
succión del compresor esté desenroscado por completo, después de ello, quite el
tapón del puerto de servicio de dicha válvula
·
Conecte
en el puerto de servicio del juego de manómetros el adaptador Tee y la válvula
de bola, tal como se muestra:
·
Conecte
la manguera azul al puerto de servicio válvula rotolock de succión compresor;
una manguera amarilla de la válvula de bola a la bomba de vacío, otra manguera
amarilla de la Tee al tanque refrigerante
·
Para
purgar las mangueras, abra la válvula de baja del juego de manómetros y después
abra la válvula de bola acoplada al adaptador Tee
·
Proceda
a encender la bomba de vacío por 30 a 45 segundos verificando que la presión de
vacío esté en 29 InHg
·
Para
finalizar la purga de mangueras, cierre la válvula de baja del juego de
manómetros, cierre la válvula de bola y proceda a apagar la bomba de
vacío. Puede desconectar la manguera de
la bomba de vacío y poner un tapón en su lugar
Para
realizar la inyección de refrigerante al sistema, siga los siguientes pasos:
·
Proceda
a colocar el tanque refrigerante en la posición correcta para una inyección
liquida o gaseosa sobre una balanza de carga ( opcional ) cuya pantalla indicadora debe estar en ceros
·

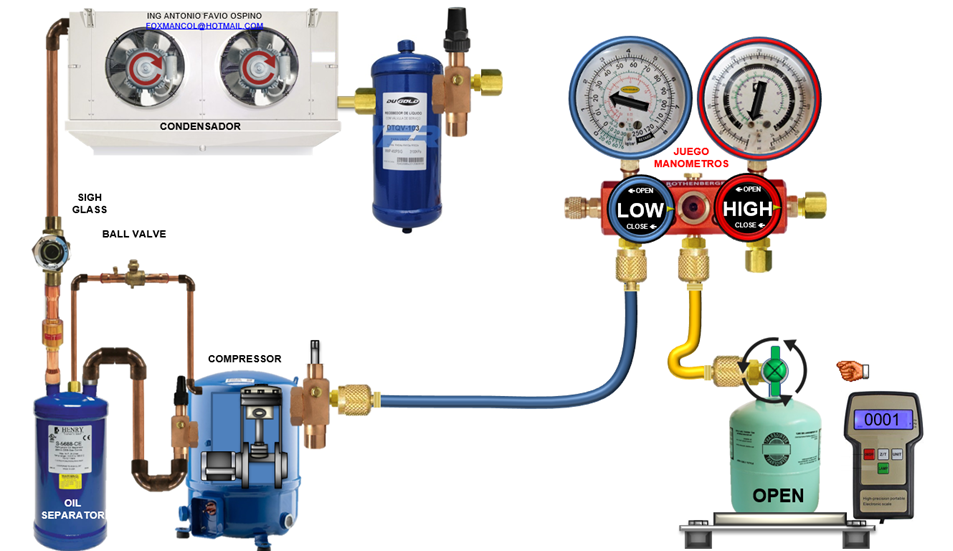

Con
la llave rachet, enrosque dos vueltas el vástago de la válvula rotolock de succión del compresor, con lo cual se
marcará la presión de succión del sistema.
·

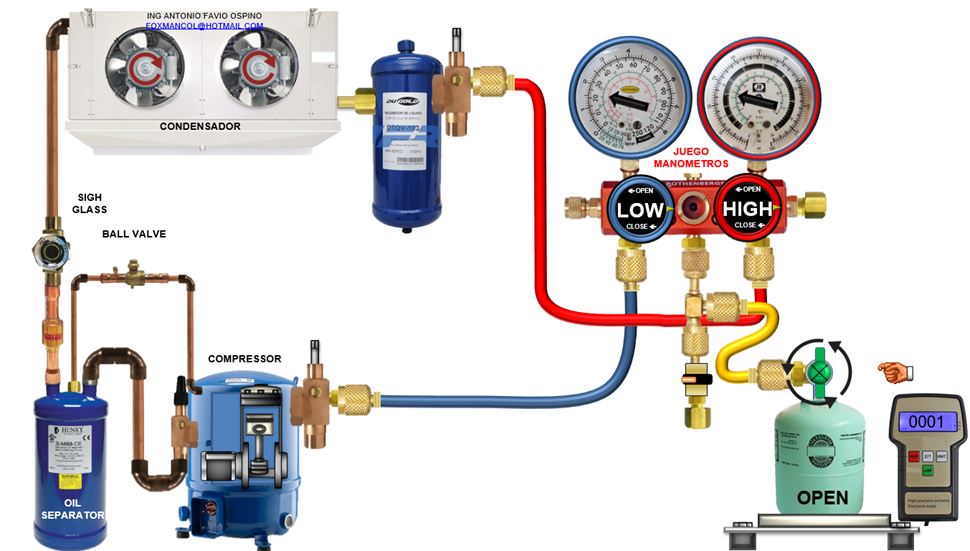

Con
el tanque refrigerante en la posición adecuada para carga gaseosa o líquida,
abra la válvula del tanque de refrigerante. Con esta acción el refrigerante
llega del tanque al cuerpo del juego de manómetros.
·
Complete
la carga de refrigerante, abriendo la válvula de baja del juego de manómetros (
para inyectar refrigerante ), espere un corto momento y vuelva a cerrar la
válvula de baja ( para verificar presiones ). Siga este procedimiento hasta la
presión de succión deseada .
·
Si
la presión de succión está en sus valores correctos, así como las corrientes y
temperatura de recinto, cierre la válvula del tanque refrigerante
·

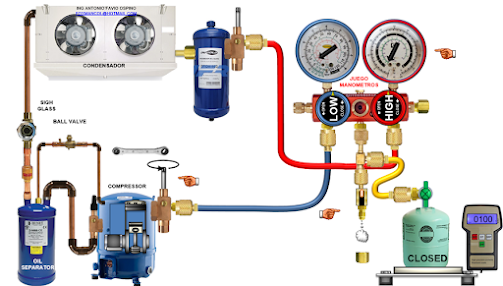

Con
la llave rachet, desenrosque por completo el vástago de la válvula rotolock de
succión del compresor; después quite el tapón de la válvula de bola y proceda a
abrir la misma para despresurizar las mangueras
·
Ahora
proceda a desconectar las mangueras y colocar los tapones de protección de las
valvulas rotolock del recibidor de líquido y del compresor
Para
la desconexión del juego de manómetros en equipos que posean apagado por pump
down, proceda de la siguiente forma:
·
Se
aprovecha el apagado por Pump down del equipo para que recoja refrigerante y al
final del proceso, el presostato apaga al equipo
·
Al
apagar el compresor y tener la presión de succión cerca de los 0 psig, con la
llave rachet, desenrosque por completo el vástago de la válvula rotolock de
succión del compresor; después quite el tapón de la válvula de bola y proceda a
abrir la misma para despresurizar las mangueras
·
Ahora
proceda a desconectar las mangueras y colocar los tapones de protección de las
valvulas rotolock del recibidor de líquido y del compresor
·
Proceda
a encender el equipo nuevamente
Ver
videos:
|
VIDEO ANIMADO RECARGA REFRIGERANTE POR SUCCION EN EQUIPO COMERCIAL REFRIGERACION CON
MANOMETRO ESTANDAR PRIMER METODO |
|
|
VIDEO PRACTICO RECARGA REFRIGERANTE POR SUCCION EN EQUIPO COMERCIAL REFRIGERACION CON
MANOMETRO ESTANDAR PRIMER METODO |
|
2.2. RECARGA DE
REFRIGERANTES POR SUCCION EN EQUIPOS COMERCIALES DE REFRIGERACION USANDO EL
JUEGO DE MANOMETROS ESTANDAR SEGUNDO
METODO
En este procedimiento, se
ejecuta la recarga sin monitoreo o medición de la presión de descarga del
sistema. Tenga en cuenta los siguientes equipos y accesorios requeridos para el
proceso:
Para el montaje de los
equipos y accesorios siga los siguientes pasos:
·
Identifique
el puerto de servicio de la válvula rotolock de succión del compresor.
· Con una llave rachet verifique previamente que el vástago de la válvula rotolock de succión del compresor este desenroscado por completo, después de ello, quite el tapon del puerto de servicio de dicha válvula.
·
Con

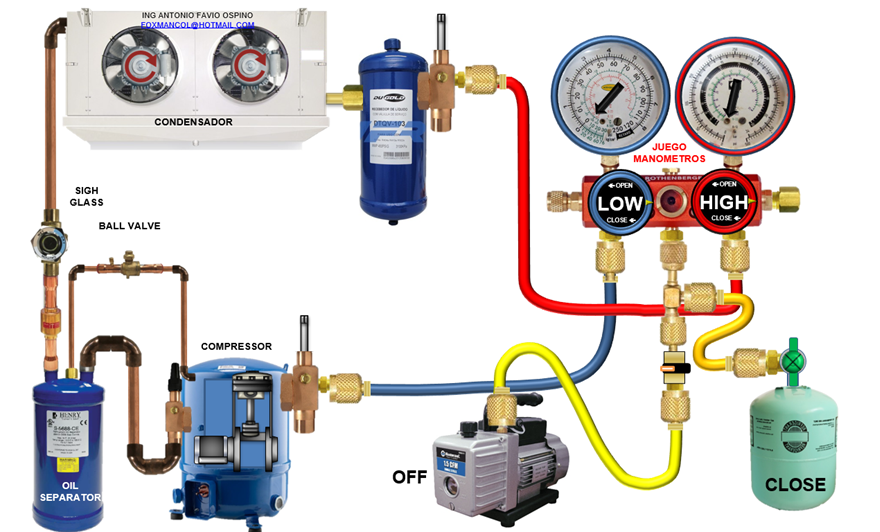

el equipo en operación, realice el siguiente montaje: Manguera azul al puerto
de servicio válvula rotolock de succión compresor; una manguera amarilla del
juego de manómetros al tanque refrigerante y la manguera roja del manómetro a
la bomba de vacío
·
Para
purgar las mangueras, abra primeramente ambas válvulas del juego de manómetros
·
Proceda
a encender la bomba de vacío por 30 a 45 segundos y verifique que la presión de
vacío esté en 29 InHg
·
Para
finalizar la purga de mangueras, cierre ambas válvulas del juego de manómetros
y proceda a apagar la bomba de vacío.
Puede desconectar la manguera roja de la bomba de vacío y poner un tapón
en su lugar
Para la inyección de refrigerante al sistema, siga los siguientes pasos:
·
Proceda
a colocar el tanque refrigerante en la posición correcta para una inyección
liquida o gaseosa sobre una balanza de carga ( opcional ) cuya pantalla indicadora debe estar en ceros
·
Con
una llave rachet, enrosque dos vueltas el vástago de la válvula rotolock de succión del compresor, con lo cual se
marcará la presión de succión del sistema.
·
Abra
la válvula del tanque refrigerante, dos a tres vueltas, que debe estar en la
posición correcta para inyección de refrigerante en forma líquida o gaseosa.
·
Complete
la carga de refrigerante, abriendo la válvula de baja del juego de manómetros (
para inyectar refrigerante ), espere un corto momento y vuelva a cerrar la
válvula de baja ( para verificar presiones ). Siga este procedimiento hasta la
presión de succión deseada .
·
Si
la presión de succión está en sus valores correctos, así como las corrientes y
temperatura de recinto en sus niveles normales; cierre la válvula del tanque
refrigerante
Para la desconexión del
juego de manómetros y accesorios, en equipos que no posean apagado por Pump
Down, siga los siguientes pasos:
·
Con
la llave rachet, desenrosque por completo el vástago de la válvula rotolock de
succión del compresor; después quite el tapón del puerto de alta del juego de manómetros
y proceda a abrir dicha válvula para despresurizar las mangueras
·
Ahora
proceda a desconectar las mangueras y colocar los tapones de protección de la
valvula rotolock de succión del compresor
Para la desconexión del
juego de manómetros y accesorios, en equipos que posea apagado por Pump Down, siga
los siguientes pasos:
·
Se
aprovecha el apagado por Pump down del equipo para que recoja refrigerante y al
final del proceso, el presostato apaga al equipo
·
Al
apagar el compresor y tener la presión de succión cerca de los 0 psig, con la
llave rachet, desenrosque por completo el vástago de la válvula rotolock de
succión del compresor; después quite el tapón del puerto de alta del juego de manómetros y proceda a abrir dicha válvula para despresurizar las mangueras
·
Ahora
proceda a desconectar las mangueras y colocar los tapones de protección de la
valvula rotolock de succión del compresor
· Ponga a operar el equipo en sistema automático.
|
VIDEO ANIMADO
RECARGA DE REFRIGERANTE POR SUCCION EN EQUIPO COMERCIAL REFRIGERACION CON
MANOMETRO ESTANDAR SEGUNDO METODO |
|
|
VIDEO PRACTICO
RECARGA REFRIGERANTE POR SUCCION EN EQUIPO COMERCIAL REFRIGERACION Y
MANOMETRO ESTANDAR SEGUNDO METODO |
|
2.3.
RECARGA DE REFRIGERANTES POR SUCCION Y DESCARGA EN EQUIPOS COMERCIALES DE
REFRIGERACION USANDO EL JUEGO DE MANOMETROS ESTANDAR
En este procedimiento se
realiza la adición de refrigerante monitoreando la presión de descarga del
equipo y requiere los siguientes equipos y herramientas:
Veamos el diagrama de flujo del procedimiento:
Para su ejecución, siga los
siguientes pasos:
·
Identifique
las válvulas rotolock de succión y del recibidor de líquido.
Realice el siguiente
montaje de equipos y accesorios:
·
Identifique
los puertos de servicio de las válvulas rotolock de succión del compresor y del
recibidor de líquido
·
Con
una llave rachet verifique previamente que los vástagos de las válvulas
rotolock de succión del compresor y de descarga del recibidor de liquido este
desenroscados por completo, después de ello, quite los tapones de los puertos
de servicio de dichas válvulas
·
Conecte
en el puerto de servicio del juego de manómetros el adaptador Tee y la válvula
de bola, tal como se muestra
·
Con
el equipo en operación, realice el siguiente montaje: Manguera azul al puerto
de servicio válvula rotolock de succión compresor; una manguera amarilla de la
válvula de bola a la bomba de vacío, otra manguera amarilla de la Tee al tanque
refrigerante y la manguera roja del manómetro al puerto de servicio de la
rotolock del recibidor de líquido
Para la purga de las
mangueras, realice los siguientes pasos:
·
Abra
ambas válvulas del juego de manómetros, después abra la válvula de bola
acoplada a la Tee.
·
Para
purgar las mangueras, abra la válvula de bola acoplada a la válvula Tee y
encienda la bomba de vacío por 30 a 45 segundos y que la presión de vacío esté
en 29 InHg
·
Para
finalizar la purga de mangueras, cierre ambas válvulas del juego de manómetros,
cierre la válvula de bola y proceda a apagar la bomba de vacío. Puede desconectar la manguera de la bomba de
vacío y poner un tapón en su lugar
Para la inyección de
refrigerante, siga los siguientes pasos:
·
Coloque
al tanque refrigerante sobre una balanza digital y en la posición adecuada para
una carga gaseosa o líquida
·
Con
la llave rachet, enrosque dos vueltas el vástago de la válvula rotolock de
succión del compresor, con lo cual se marcará la presión de succión del
sistema; así como el vástago de la válvula rotolock del recibidor de líquido,
con lo cual se indicará la presión de descarga del equipo.
·
Abra
la válvula del tanque de refrigerante. Con esta acción el refrigerante llega
del tanque al cuerpo del juego de manómetros.
·
Complete
la carga de refrigerante, abriendo la válvula de baja del juego de manómetros (
para inyectar refrigerante ), espere un corto momento y vuelva a cerrar la
válvula de baja ( para verificar presiones ). Siga este procedimiento hasta la
presión de succión deseada .
·
Si
la presión de succión esta en sus
valores correctos, así como las corrientes y temperatura de recinto en sus
niveles normales; cierre la válvula del tanque refrigerante
Para la desconexión del
juego de manómetros, siga los siguientes pasos:
·
Con
la llave rachet, desenrosque por completo el vástago de la válvula rotolock del
recibidor de liquido
·
Abra
primeramente la válvula de alta del juego de manómetros y después abra la
válvula de baja lentamente, con el fin de retornar el refrigerante de la
manguera roja y amarilla al sistema, al final, ambos manómetros marcarán las
mismas presiones.
Para equipos que no posean
apagado por Pump Down, siga los siguientes pasos:
·
Con
la llave rachet, desenrosque por completo el vástago de la válvula rotolock de
succión del compresor; después quite el tapón de la válvula de bola y proceda a
abrir la misma para despresurizar las mangueras
·
Ahora
proceda a desconectar las mangueras y colocar los tapones de protección de las
válvulas rotolock del recibidor de líquido y del compresor.
Para equipos que posean
apagado por Pump Down, siga los siguientes pasos:
·
Se
aprovecha el apagado por Pump down del equipo para que recoja refrigerante y al
final del proceso, el presostato apaga al equipo
·
Al
apagar el compresor y tener la presión de succión cerca de los 0 psig, con la
llave rachet, desenrosque por completo el vástago de la válvula rotolock de
succión del compresor; después quite el tapón de la válvula de bola y proceda a
abrir la misma para despresurizar las mangueras
·
Ahora
proceda a desconectar las mangueras y colocar los tapones de protección de las
válvulas rotolock del recibidor de líquido y del compresor
·
Proceda
a encender el equipo nuevamente
Ver videos:
|
VIDEO ANIMADO
RECARGA REFRIGERANTE OR SUCCION Y DESARGA EN EQUIPO COMERCIAL REFRIGERACION
CON MANOMETRO ESTANDAR |
|
|
VIDEO PRACTICO
RECARGA REFRIGERANTE POR SUCCION Y DESCARGA EN EQUIPO COMERCIAL REFRIGERACION
CON MANOMETRO ESTANDAR |
|
2.4.
RECARGA DE REFRIGERANTES POR SUCCION EN EQUIPOS COMERCIALES DE REFRIGERACION
USANDO EL JUEGO DE MANOMETROS DE CUATRO
VALVULAS
En este procedimiento se
realiza la adición de refrigerante sin monitorear la presión de descarga y
requiere de los siguiente equipos y herramientas:
Veamos el diagrama de flujo del proceso:
Para iniciar el proceso,
siga los siguientes pasos:
·
Identifique
el puerto de servicio de la válvula rotolock de succión del compresor
·
Con
una llave rachet verifique previamente que el vástago de la válvula rotolock de
succión del compresor este desenroscado por completo, después de ello, quite el
tapón del puerto de servicio de dicha válvula
·
Realice
el siguiente montaje: manguera azul del puerto LOW al puerto de servicio de la
válvula rotolock de succión del compresor, una manguara del puerto VAC a la
bomba de vacío y otra manguera del puerto REF al tanque refrigerante
Para realizar la purga de
las mangueras del juego de manómetros, siga los siguientes pasos:
·
Abra
las válvulas LOW, VAC y REF del juego de manómetros.
·
Encienda
la bomba de vacío por un periodo ( de 30 a 45 segundos ) en el que la presión
de vacío sea inferior a los 29 in de hg con el fin de purgar las mangueras.
·
Para
terminar la purga, cierre las válvulas LOW, VAC y REF del juego de manómetros,
cierre la válvula de la bomba de vacío , si la tiene y posteriormente, apague
la misma. puede desconectar la manguera de la bomba de vacío y colocar un tapón
en el puerto VAC.
Para realizar la inyección
de refrigerante, siga los siguientes pasos:
·
Proceda
a colocar el tanque refrigerante en la posición correcta para una inyección
liquida o gaseosa sobre una balanza de carga ( opcional ) cuya pantalla indicadora debe estar en ceros
·
Con
una llave rachet, enrosque dos vueltas los vástagos de las válvulas
rotolock de succión del compresor con lo
cual se obtendrá el valor de la presión actual de succión del equipo.
·
Abra
la válvula del tanque de refrigerante y después la válvula REF del juego de
manómetros.
·
Complete
la carga de refrigerante abriendo la válvula LOW del juego de manómetros,
inyecte refrigerante y cierre para comprobar presiones de succión y descarga;
haga este procedimiento hasta llegar a la presión de succión y descarga deseada.
·
Si
la presión de succión está bien, así como el peso inyectado según fabricante,
las corrientes y temperatura de recinto en sus niveles normales; cierre la
válvula del tanque refrigerante
·
Abra
nuevamente la válvula LOW del juego de manómetros para que la mayoría del
refrigerante que está en la manguera amarilla pase al sistema. Observara que la
presión sube y después vuelve a su valor normal en el proceso.
Para la desconexión del
juego de manómetros y accesorios, en equipos que no posean apagado por pump
down:
·
Con
una llave rachet, desenrosque por completo el vástago de la válvula rotolock de
succión del compresor, quite el tapón del puerto VAC del juego de manómetros y
abra dicha válvula para despresurizar.
·
Ahora
proceda a desconectar las mangueras y colocar los tapones de protección de las
válvulas rotolock del compresor
Para la desconexión del
juego de manómetros y accesorios, en equipos que posean apagado por pump down:
·
Se
aprovecha el apagado por Pump down del equipo para que recoja refrigerante y al
final del proceso, el presostato apaga al equipo
·
Con
el equipo apagado y las presiones en el manómetro con valores próximos a cero (
0 ), tome una llave rachet, desenrosque por completo el vástago de la válvula
rotolock de succión del compresor, quite el tapón del puerto VAC del juego de
manómetros y abra dicha válvula para despresurizar.
·
Ahora
proceda a desconectar las mangueras y colocar los tapones de protección de las
válvulas rotolock del compresor
·
Proceda
a encender el equipo nuevamente
Ver videos:
|
VIDEO ANIMADO
RECARGA REFRIGERANTE POR SUCCION EN EQUIPO COMERCIAL REFRIGERACION CON
MANOMETRO DE 4 VALVULAS |
|
|
VIDEO PRACTICO
RECARGA REFRIGERANTE POR SUCCION EN EQUIPO COMERCIAL DE REFRIGERACION CON
MANOMETRO DE 4 VALVULAS |
|
2.5.
RECARGA DE REFRIGERANTES POR SUCCION Y DESCARGA EN EQUIPOS COMERCIALES DE
REFRIGERACION USANDO EL JUEGO DE MANOMETROS
DE CUATRO VALVULAS
En este procedimiento se
adiciona refrigerante mientras se monitorea la presión de descarga del sistema
y requiere de los siguientes equipos y herramientas:
Veamos el diagrama de flujo del procedimiento:
Para hacer el
procedimiento, siga los siguientes pasos:
·
Identifique
las válvulas rotolock de succión y del recibidor de liquido.
·
Identifique
el puerto de servicio de la válvula rotolock de succión del compresor y del
recibidor de líquido.
·
Con
una llave rachet, verifique previamente que los vástagos de la válvulas
rotolock de succión del compresor y del recibidor de líquido estén
desenroscados por completo, después de ello, quite el tapón del puerto de
servicio de ambas válvulas
·
Realice
el siguiente montaje: manguera azul del puerto LOW al puerto de servicio de la
válvula rotolock de succión del compresor, una manguara del puerto VAC a la
bomba de vacío y otra manguera del puerto REF al tanque refrigerante y la roja
del puerto HIGH a la válvula rotolock del recibidor de liquido
·
Para
purgar, abra las válvulas LOW, VAC, REF y HIGH del juego de manómetros
·
Encienda
la bomba de vacío por un corto periodo ( 30 a 40 segundos ) en el que la
presión de vacío sea inferior a los 29 in de hg para purgar el aire presentes
en las mangueras y el cuerpo del juego de manómetros
·
Para
terminar la purga, cierre las válvulas LOW, VAC, REF y HIGH del juego de manómetros,
cierre la válvula de la bomba de vacío , si la tiene y posteriormente, apague
la misma. puede desconectar la manguera de la bomba de vacío y colocar un tapón
en el puerto VAC
Para la inyección de
refrigerante proceda con los siguientes pasos:
·
Proceda
a colocar el tanque refrigerante en la posición correcta para una inyección
liquida o gaseosa
·
Con
una llave rachet, enrosque dos vueltas los vástagos de la válvula rotolock de succión del compresor y del recibidor de líquido,
con lo que se marcarán en el juego de manómetro las presiones de succión y
descarga del equipo.
·
Abra
la válvula del tanque de refrigerante y después la válvula REF del juego de
manómetros.
·
Complete
la carga de refrigerante, abriendo la válvula LOW del juego de manómetros (
para inyectar refrigerante ), espere un corto momento y vuelva a cerrar la
válvula de baja ( para verificar presiones y peso ). Siga este procedimiento
hasta llegar a la presión de succión deseada y el peso requerido por el
sistema.
·
Si
la presión de succión está correcta, así como el peso inyectado según
fabricante, las corrientes y temperatura de recinto en sus niveles normales;
cierre la válvula del tanque refrigerante
Para comenzar a desconectar
el juego de manómetros, siga los siguientes pasos:
·
Con
una llave rachet desenrosque primeramente y por completo, el vástago de la
válvula rotolock del recibidor de liquido
·
Abra
primeramente la válvula HIGH del juego de manómetros lentamente, con el fin de
retornar el refrigerante de la manguera roja al sistema, después abra
lentamente la válvula de LOW del juego de manómetros. La presión del manómetro
de alta ira reduciendo hasta igualarse con la del manómetro de baja
Para hacer
la desconexión del juego de manómetros, en equipos que no posean apagado por
pump down, proceda de la siguiente forma:
·
Con
una llave rachet, desenrosque por completo el vástago de la válvula rotolock de
succión del compresor, quite el tapón del puerto VAC del juego de manómetros y
abra dicha válvula para despresurizar.
·
Ahora
proceda a desconectar las mangueras y colocar los tapones de protección de las
válvulas rotolock del recibidor de líquido y del compresor
Para
equipos que posean apagado por pump down, siga los siguientes pasos:
·
Se
aprovecha el apagado por Pump down del equipo para que recoja refrigerante y al
final del proceso, el presostato apaga al equipo
·
Con
el equipo apagado y las presiones en el manómetro con valores próximos a cero (
0 ), tome una llave rachet, desenrosque por completo el vástago de la válvula
rotolock de succión del compresor, quite el tapón del puerto VAC del juego de manómetros
y abra dicha válvula para despresurizar.
·
Ahora
proceda a desconectar las mangueras y colocar los tapones de protección de las
válvulas rotolock del recibidor de líquido y del compresor.
·
Vuelva
a encender el equipo
Ver videos:
|
VIDEO ANIMADO
RECARGA REFRIGERANTE POR SUCCION Y DESCARGA EN EQUIPO COMERCIAL REFRIGERACION
CON MANOMETRO DE 4 VALVULAS |
|
|
VIDEO PRACTICO
RECARGA REFRIGERANTE POR SUCCION Y DESCARGA EN EQUIPO CIAL REFRIGERACION CON
MANOMETRO DE 4 VALVULA |
|
No hay comentarios:
Publicar un comentario
Nota: solo los miembros de este blog pueden publicar comentarios.
