MODULO RECARGA DE REFRIGERANTE EN EQUIPOS DE
CLIMATIZACION |
ING ANTONIO FAVIO OSPINO MARTNIEZ
CANAL YOUTUBE: ANTONIO OSPINO
1. RECARGA DE REFRIGERANTES EN AIRES
ACONDICIONADOS DOMESTICOS Y COMERCIALES
En este procedimiento se adiciona refrigerante por x y
y motivos no se pudo completar o qua ha perdido por fugas. Para ejecutar estos
procedimientos tenga en cuenta los EPP:
1. RECARGA
DE REFRIGERANTES EN AIRES ACONDICIONADOS
DOMESTICOS Y COMERCIALES
1.1.
RECARGA DE REFRIGERANTES POR SUCCION EN EQUIPOS DOMESTICOS DE CLIMATIZACION
USANDO EL JUEGO DE MANOMETROS ESTANDAR PRIMER METODO
Este procedimiento se
recomienda cuando se tiene un juego de manómetros, cuyo medidor de alta
presión, no tenga escala de vacío. Para comenzar el proceso, tenga en cuenta

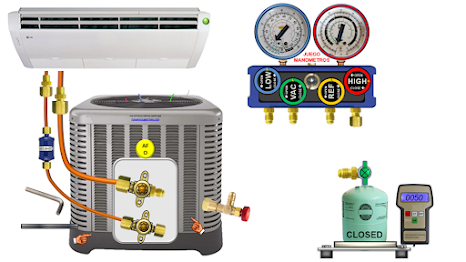

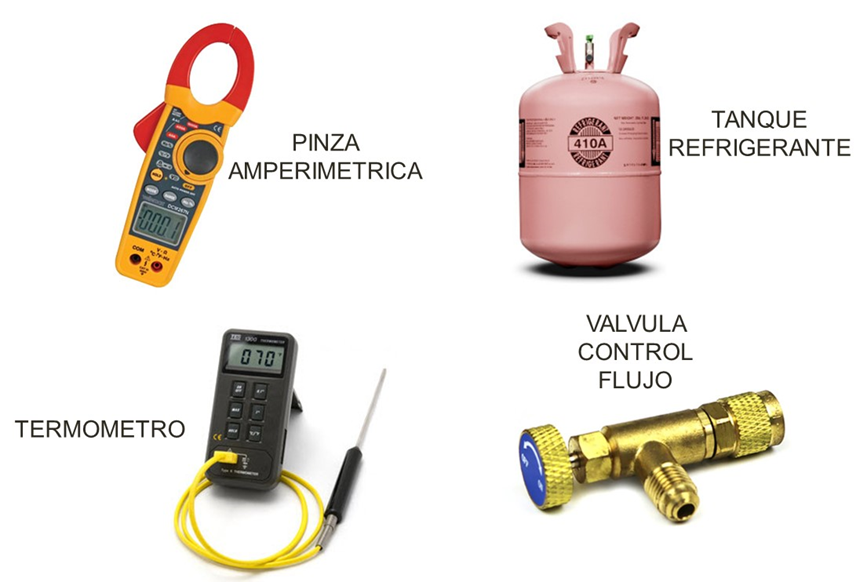

los siguientes equipos y accesorios requeridos para el proceso:
A continuación, se muestra
el diagrama de flujo del proceso:
Ejecute los siguientes
pasos:
·

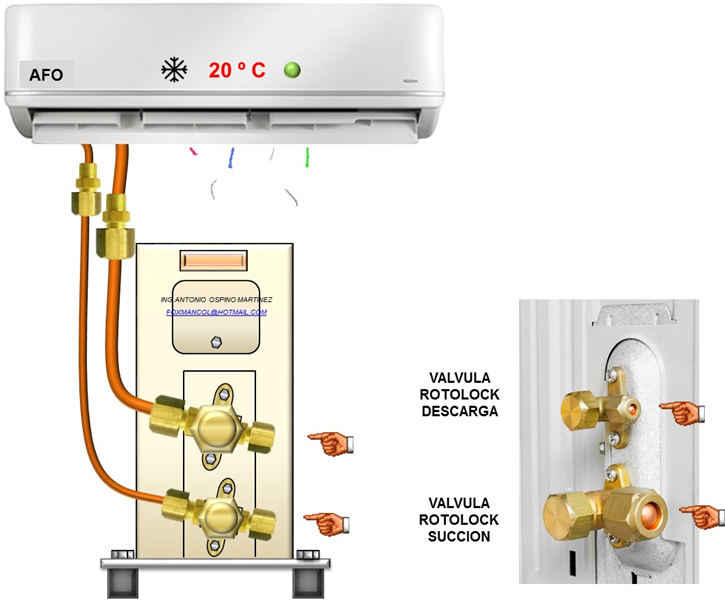

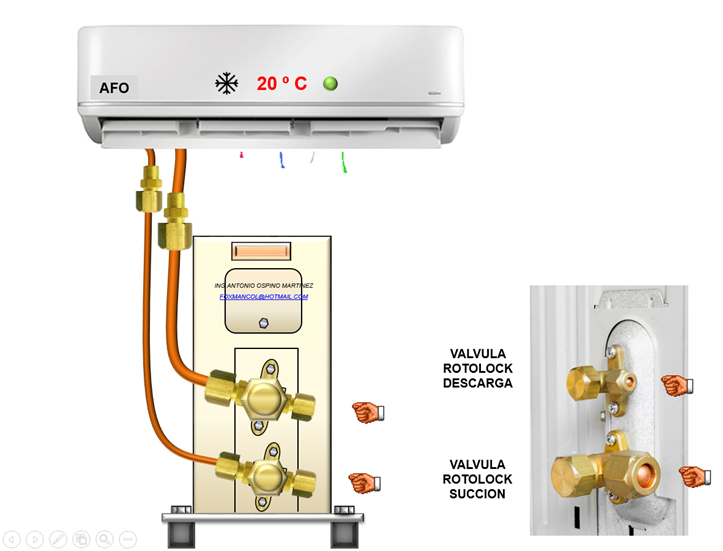

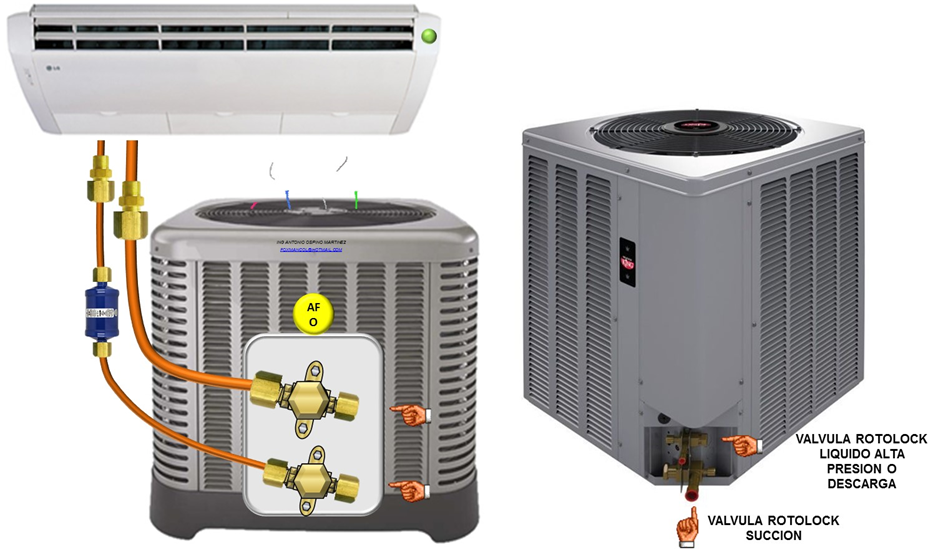

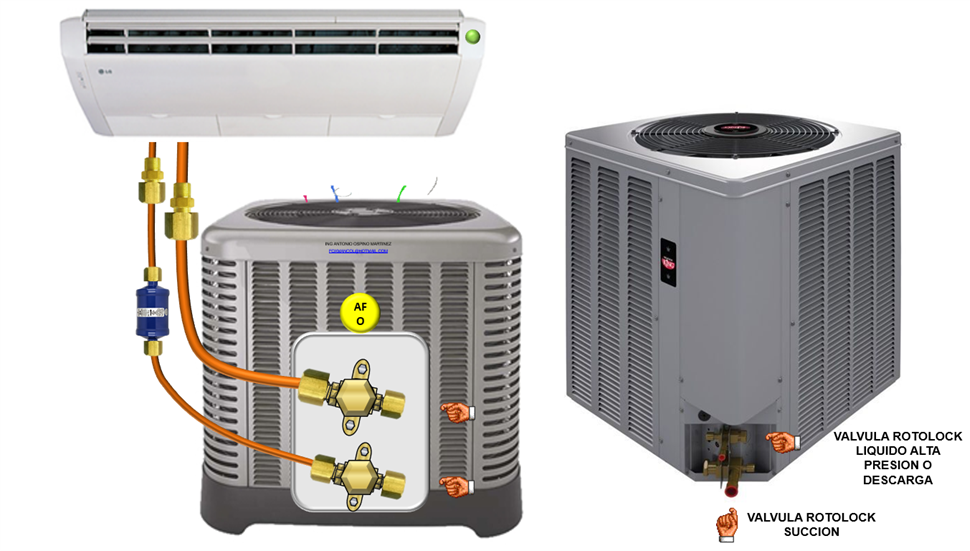

Identifique
las válvulas de servicio de la unidad externa o condensadora.
·

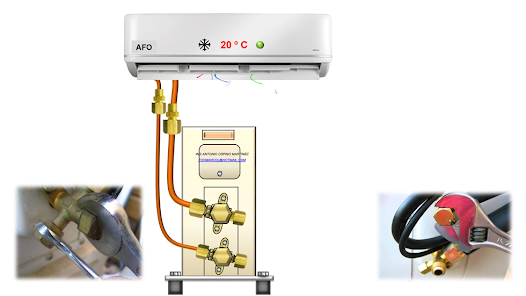

Verificar
que el equipo esté encendido y con un juego de llaves de boca fija, quite el
tapón de la toma de servicio de la válvula de servicio o rotolock de succión de
la unidad condensadora, así como los tapones protectores de los vástagos de
cada válvula.
·

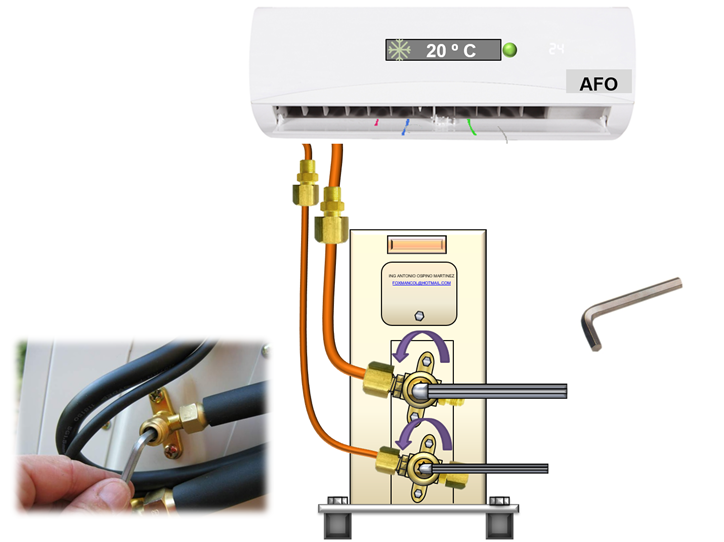

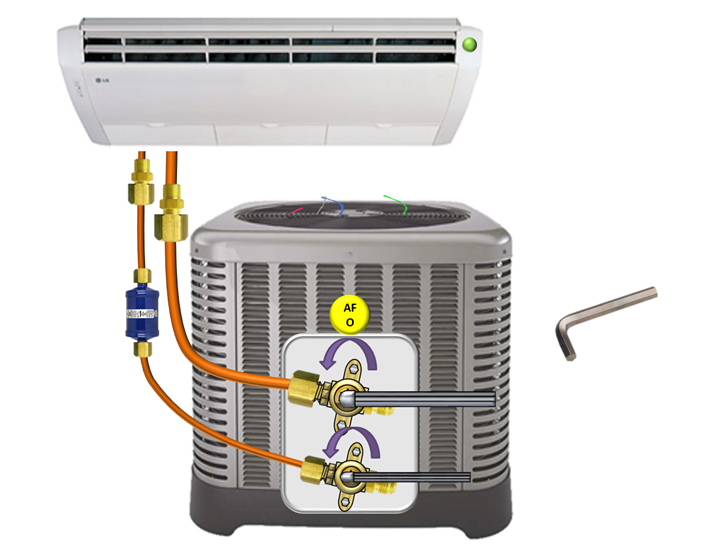

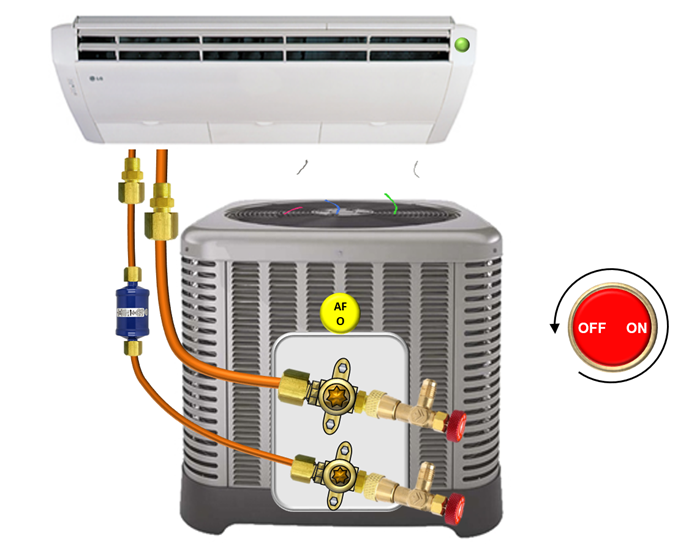

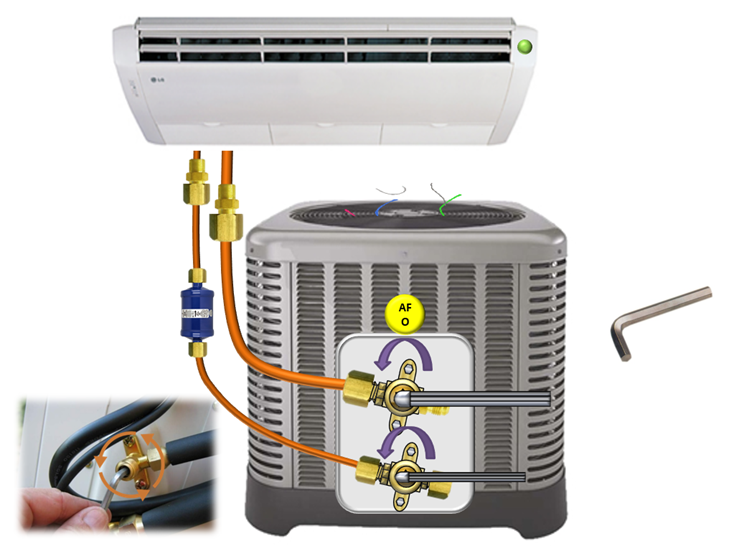

Como
medida de seguridad, con una llave Hexagonal o Torx, verifique que los vástagos
de las válvulas rotolocks, estén desenroscados por completo, recuerde que para
esta operación, la llave se gira en sentido antihorario
·

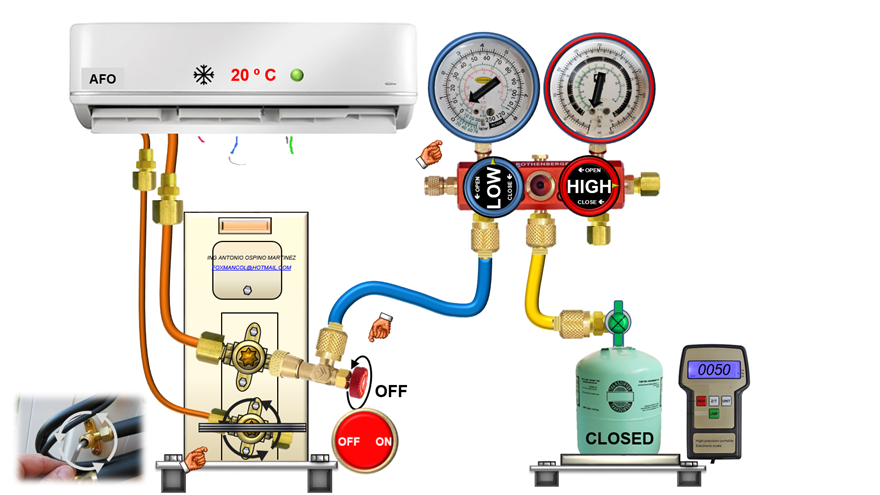

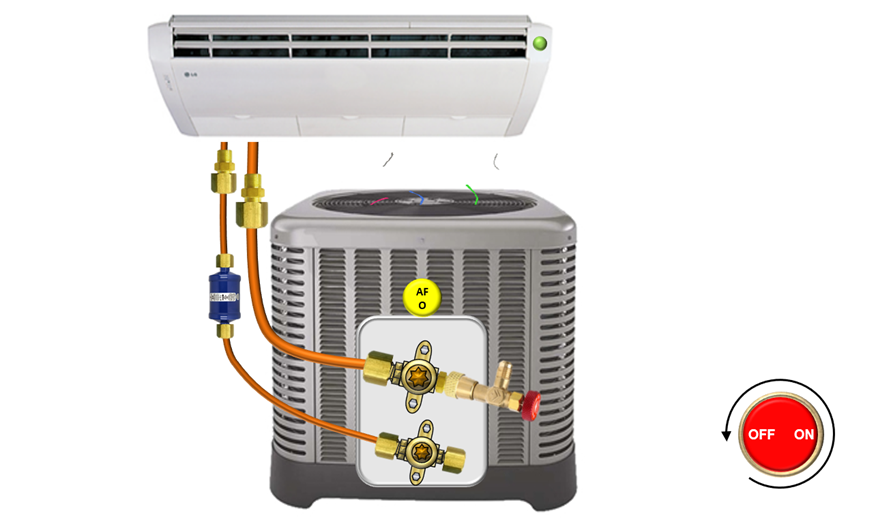

Conecte
la válvula de control de flujo a la toma de servicio de la válvula rotolock de
succión la unidad condensadora ( la que tiene la tubería mas gruesa ). Antes
verifique que el vástago de la misma esté en posición OFF.
·

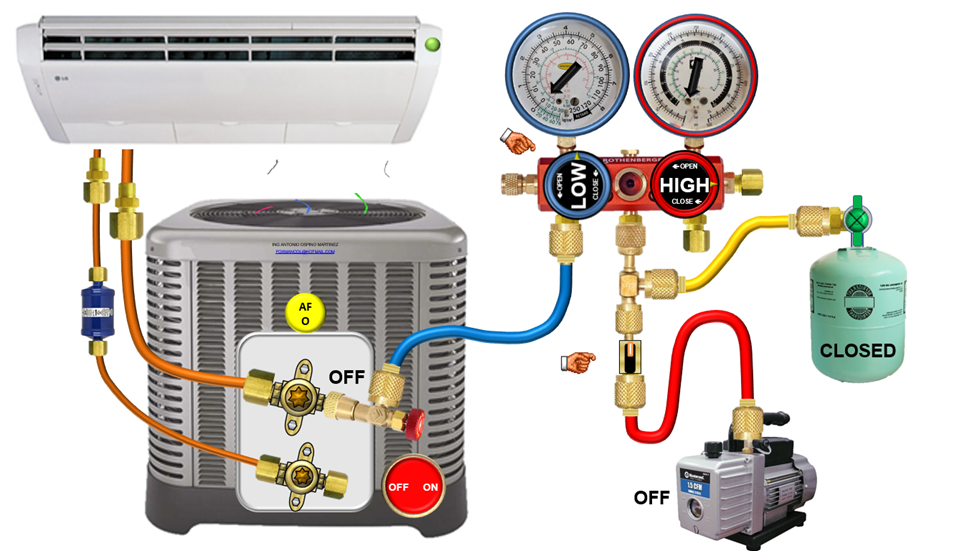

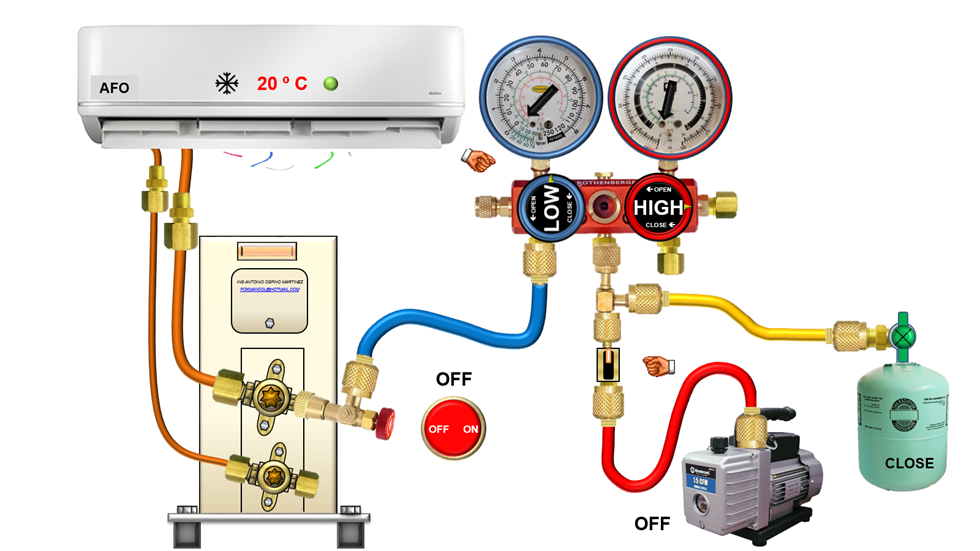

Conecte
en el puerto de servicio del juego de manómetros el adaptador Tee y una valvula
de bola o paso recto, tal como se muestra:
·

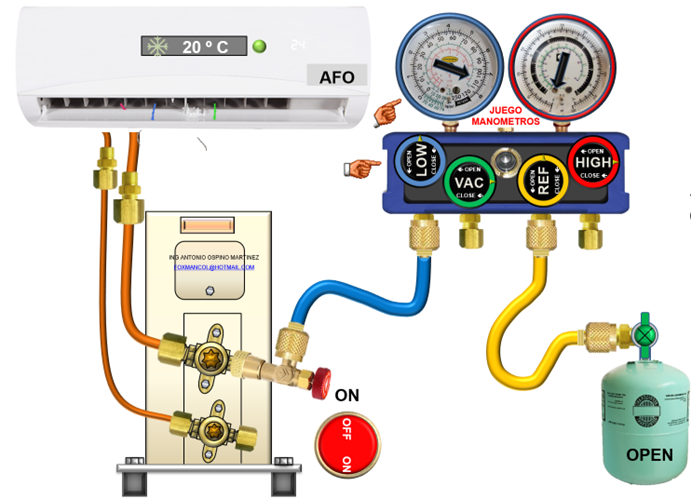

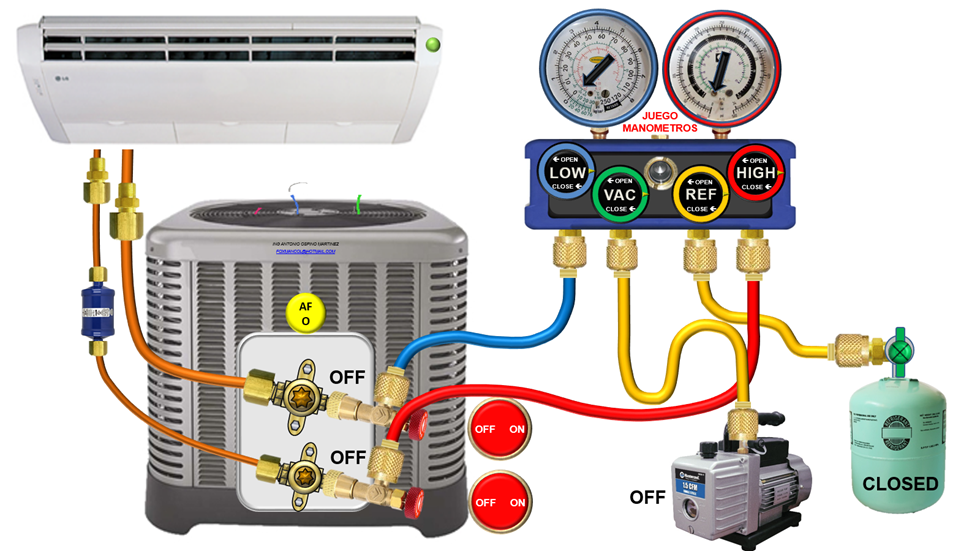

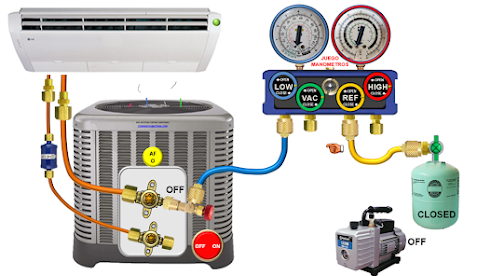

Conecte
la manguera azul del puerto de baja al puerto de la válvula control flujo, la
amarilla de la Tee al tanque de refrigerante y la roja de la válvula de bola a
la bomba de vacío con el fin de purgar las mangueras del juego de manómetros.
Para realizar la purga de
las mangueras del juego de manometros, siga los siguientes pasos:
·
Abra
la válvula del juego de manómetros y la válvula de la válvula de paso recta.
·
Encienda
la bomba de vacío por un periodo ( de 30 a 45 segundos ) en el que la presión
de vacío sea inferior a los 29 InHg.
·
Para
finalizar el proceso de purga de mangueras por vacío, cierre la válvula de baja
del juego de manómetros, cierre la válvula de paso recto, cierre la válvula de
paso de la bomba ( si la tiene ) y
después apague la bomba de vacío. Puede desconectar la manguera roja y colocar
un tapón de seguridad en su lugar
Para realizar la inyección
de refrigerante, siga los siguientes pasos:
·
Enrosque
el vástago de la válvula de control de flujo hasta la posición ON, con lo cuál
se marcará la presión de succión del equipo en el manómetro
·
Coloque
el tanque refrigerante en la posición adecuada ya sea para una recarga líquida
o gaseosa del refrigerante sobre una balanza de carga electrónica, que debe
estar en cero.
·
Con
el tanque refrigerante en la posición adecuada para la carga de refrigerante y
abra su válvula de dos a tres vueltas, con esto el refrigerante estará en el
juego de manómetros
·

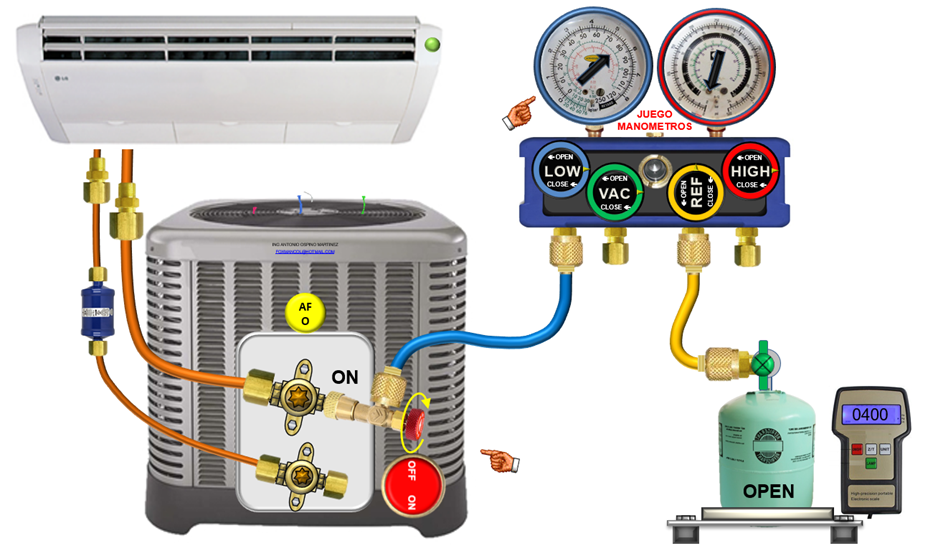

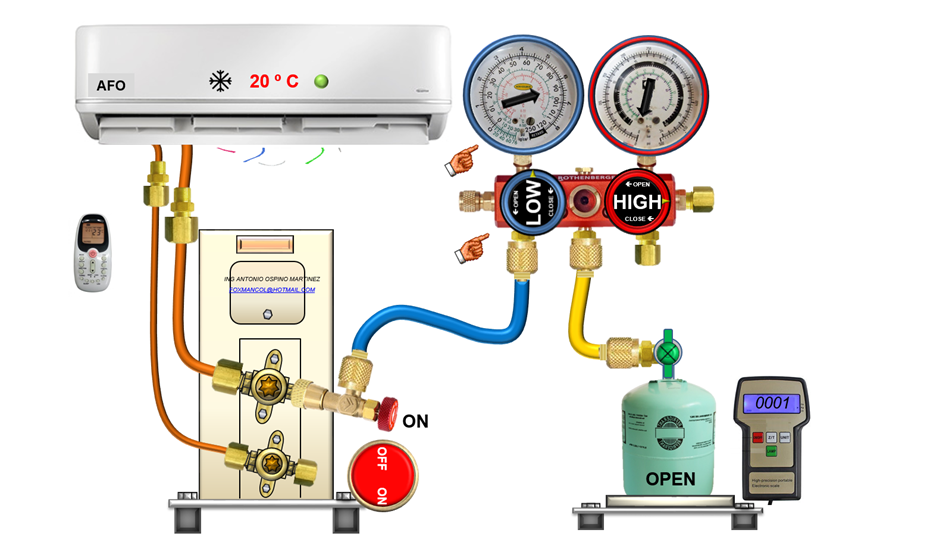

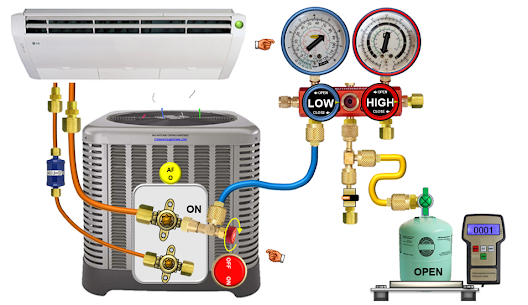

Realice
la adición de refrigerante, abriendo la válvula de baja del juego de
manometros, espere un momento ( para inyectar refrigerante ) y vuelva a cerrar
la válvula ( para verificar presiones ).
·
Si
ya se tiene la presión de succión deseada así como la cantidad correcta de
refrigerante inyectada, proceda a cerrar la válvula del tanque refrigerante.
·
Estando
la válvula del tanque cerrada, vuelva a abrir nuevamente la válvula de baja del
manómetro, para que el refrigerante que esta en la manguera amarilla pase a
succión del sistema. Observara que la presión sube y después vuelve a su valor
normal en el proceso.
·

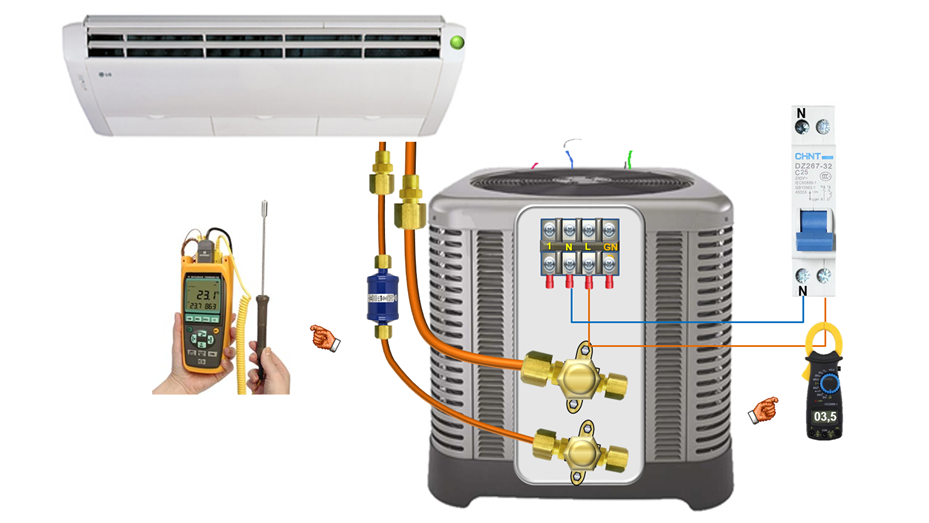

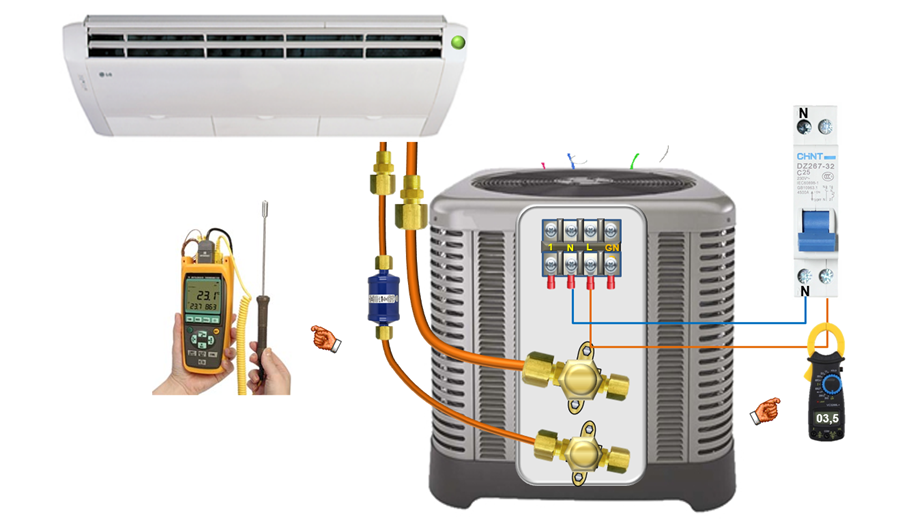

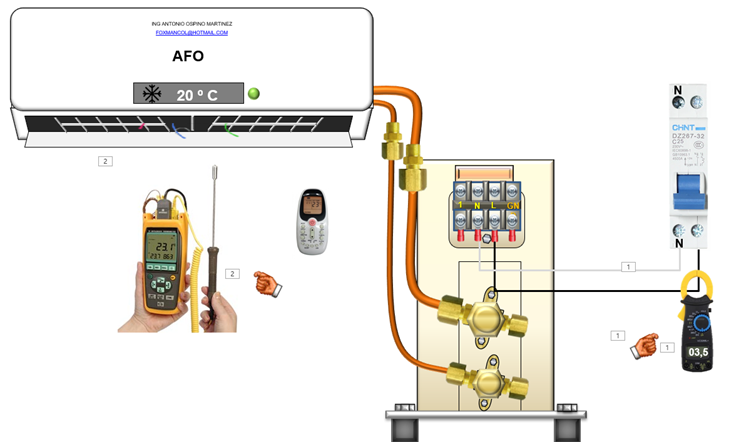

Queda
ahora revisar las corrientes del equipo, así como la temperatura interior del
recinto y de salida del equipo

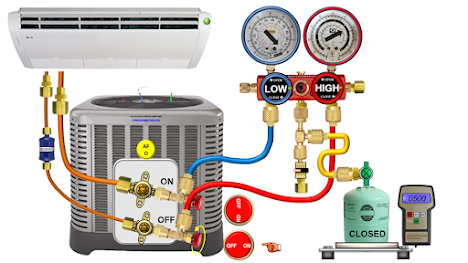

Para la desconexión del
juego de manómetros y accesorios, siga los siguientes pasos:
·
Verificando
que esté cerrada la válvula del tanque refrigerante, con una llave L, enrosque
completamente el vástago de la válvula rotolock de salida de la unidad
condensadora ( la que posee la tubería más delgada ), para que el compresor
comience a recoger el refrigerante de la línea de succión, incluyendo el que
está en el juego de manómetros.
·
Al
terminar de enroscar el vástago de la válvula rotolock de salida de la unidad
condensadora ( la que posee la tubería mas delgada ), la presión de succión
disminuye y cuando esté en cero ( 0 ) Psig, proceda a desenroscar el vástago de
la válvula de control de flujo hasta la posición OFF e inmediatamente
desenrosque nuevamente el vástago de la válvula rotolock de salida de la unidad
condensadora.
·

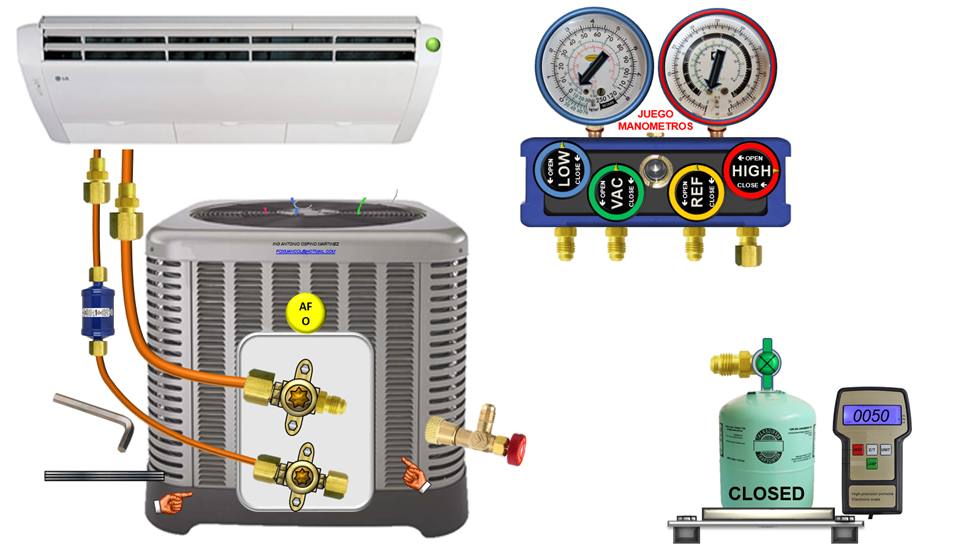

Estando
el juego de manómetros en cero, se puede desconectar las mangueras azul y
amarilla del juego de manómetros, puede quitar la válvula de control de flujo
así como la llave L.
·
Coloque
los tapones de los puertos.
Ver videos:
|
VIDEO ANIMADO RECARGA REFRIGERANTE POR SUCCION EN
AIRE DOMESTICO Y COMERCIAL CON MANOMETRO ESTANDAR PRIMER METODO |
|
|
VIDEO PRACTICO RECARGA REFRIGERANTE POR SUCCION EN
AIRE DOMESTICO Y COMERCIAL CON MANOMETRO ESTANDAR PRIMER METODO |
|
1.2.
RECARGA DE REFRIGERANTES POR SUCCION EN EQUIPOS DOMESTICOS DE CLIMATIZACION USANDO
EL JUEGO DE MANOMETROS ESTANDAR SEGUNDO METODO
Este procedimiento se
recomienda cuando se tiene un juego de manómetros, cuyo medidor de alta
presión, tenga escala de vacío. Para comenzar el proceso, tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:

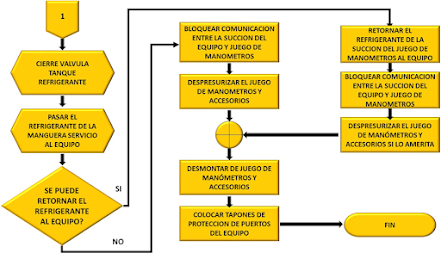

A continuación, se muestra
el diagrama de flujo del proceso:
Ejecute los siguientes
pasos:
·
Identifique
las válvulas de servicio de la unidad externa o condensadora.
·

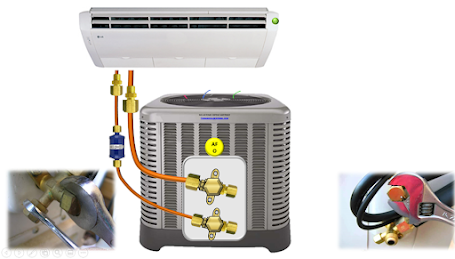

Verificar
que el equipo esté encendido y con un juego de llaves de boca fija, quite el
tapón de la toma de servicio de la válvula rotolock de succión de la unidad
condensadora, así como los tapones protectores de los vástagos de cada válvula.
·

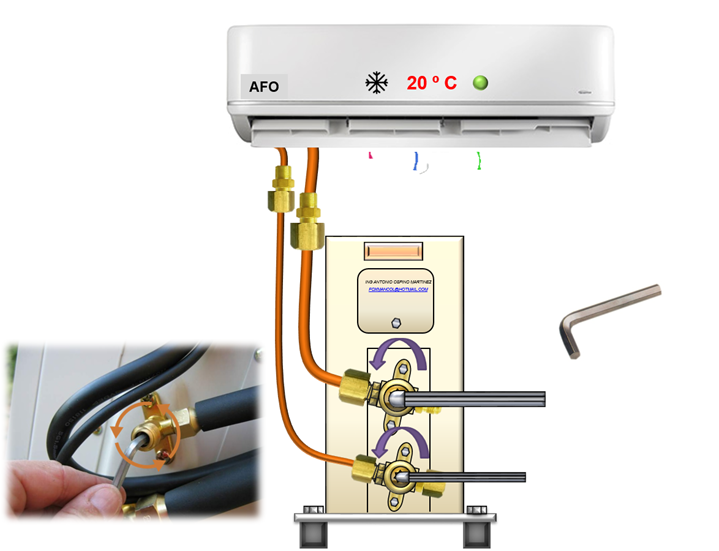

Como
medida de seguridad, con una lleve Hexagonal o Torx, verifique que los vástagos
de las válvulas rotolocks, estén desenroscados por completo, recuerde que, para
esta operación, la llave se gira en sentido antihorario.
Realice el siguiente
montaje de equipos y accesorios siguiendo los siguientes pasos:
·

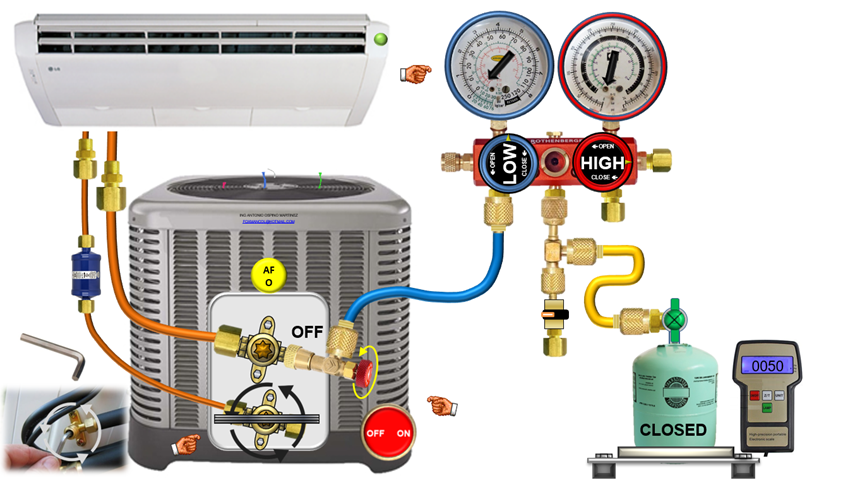

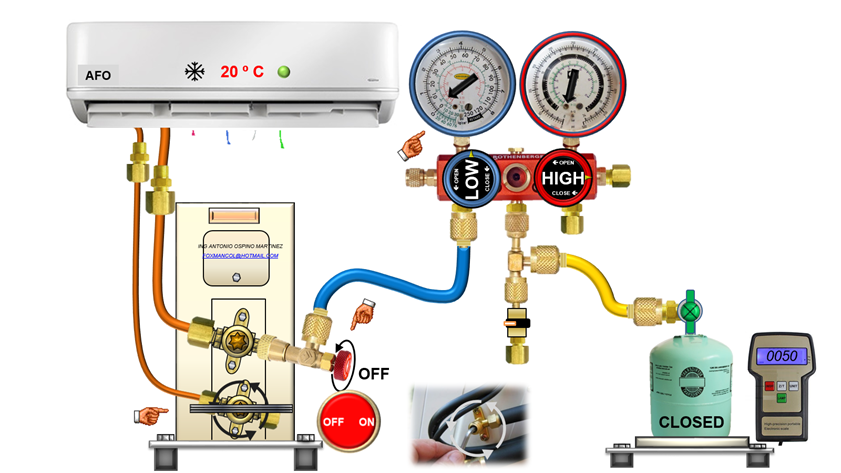

Conecte
la válvula de control de flujo a la toma de servicio de la válvula rotolock de
succión la unidad condensadora ( la que tiene la tubería más gruesa ). Antes
verifique que el vástago de esta esté en posición OFF.
·

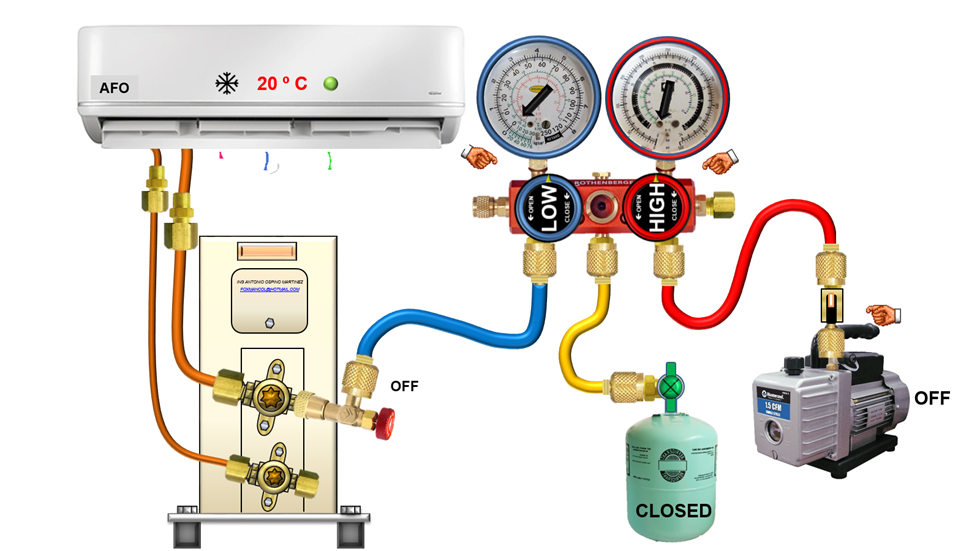

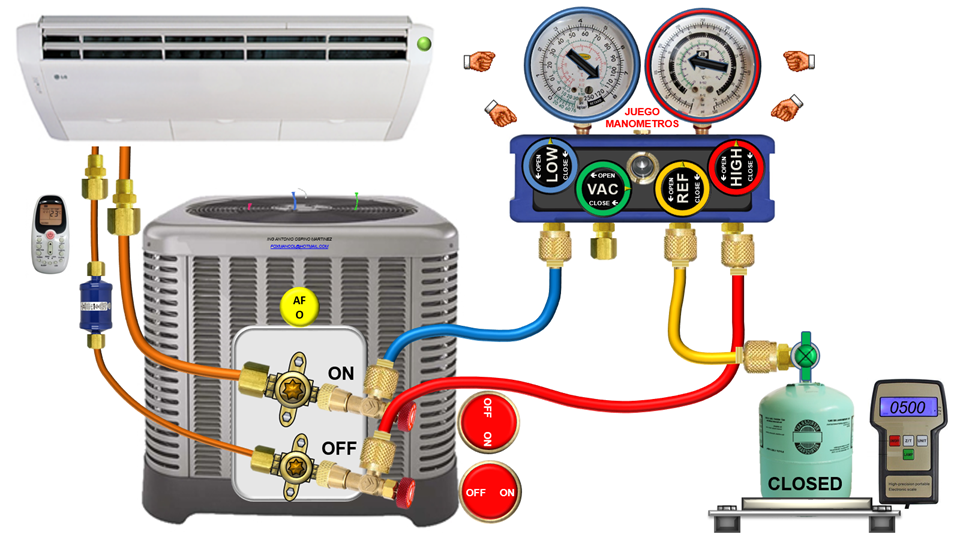

Conecte
la manguera azul del puerto de baja al puerto de la válvula control flujo, la amarilla
al tanque de refrigerante y la roja a la bomba de vacío con el fin de purgar
las mangueras del juego de manómetros.

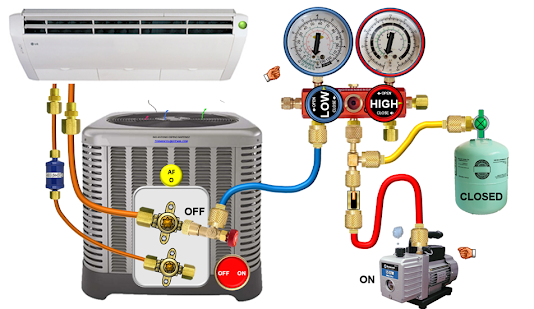

Para realizar la purga de
las mangueras del juego de manómetros, siga los siguientes pasos:
·
Abra
ambas válvulas del juego de manómetros y la válvula de paso de la bomba de
vacío, si la tiene.
·
Encienda
la bomba de vacío por un periodo ( de 30 a 45 segundos ) en el que la presión
de vacío sea inferior a los 29 InHg.
·
Para
finalizar el proceso de purga de mangueras por vacío, cierre ambas válvulas del
juego de manómetros, cierre la válvula de paso de la bomba ( si la tiene ) y después apague la bomba de vacío. Puede
desconectar la manguera roja y colocar un tapón de seguridad en su lugar.
Para realizar la inyección
o suministro de refrigerante, siga los siguientes pasos:
·

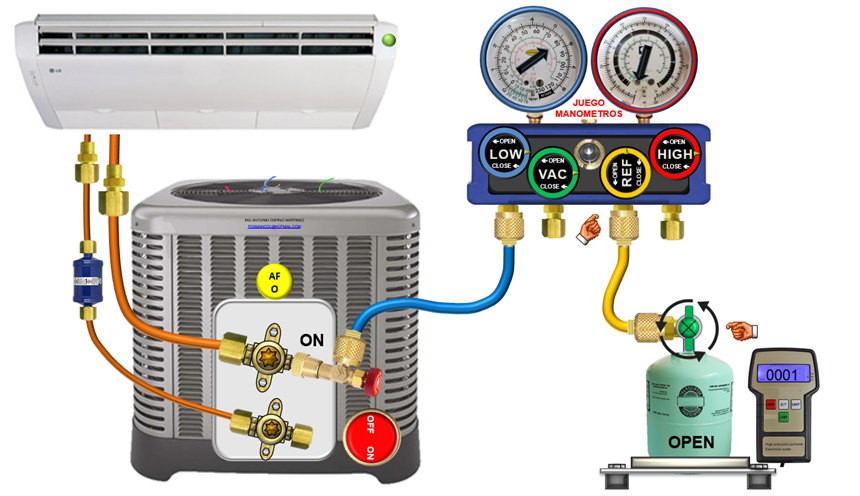

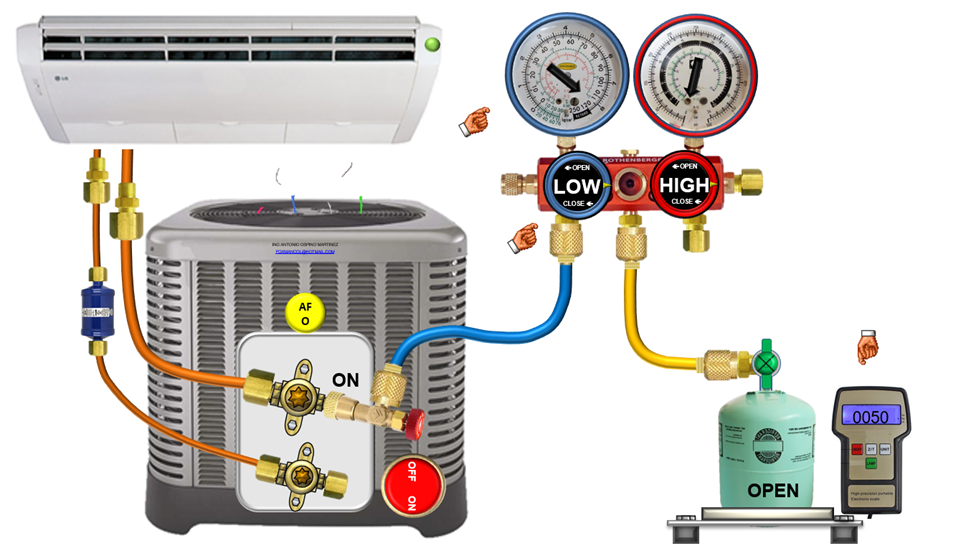

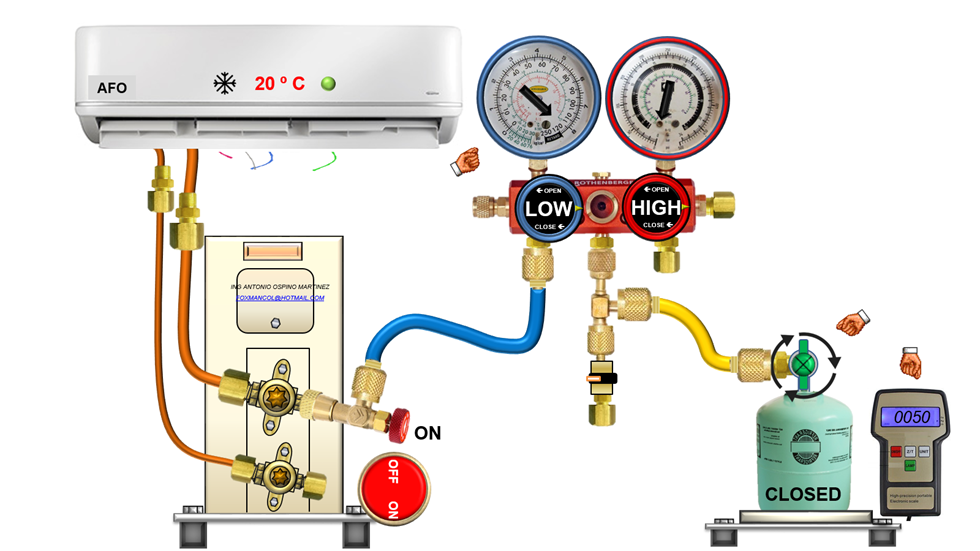

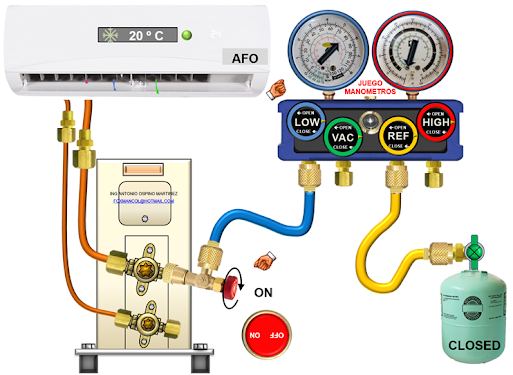

Enrosque
el vástago de la válvula de control de flujo hasta la posición ON, con lo cuál
se marcará la presión de succión del equipo en el manómetro
·
Coloque
el tanque refrigerante en la posición adecuada ya sea para una recarga líquida
o gaseosa del refrigerante sobre una balanza de carga electrónica, que debe
estar en cero.
·
Con
el tanque refrigerante en la posición adecuada para la carga de refrigerante y
abra su válvula de dos a tres vueltas, con esto el refrigerante estará en el
juego de manómetros
·

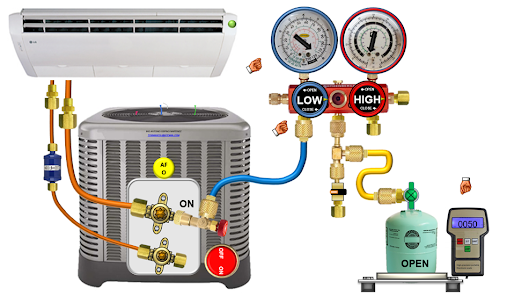

Complete
la carga de refrigerante, abriendo la válvula de baja del juego de manómetros,
espere un momento ( para inyectar refrigerante ) y vuelva a cerrar la válvula (
para verificar presiones y peso de refrigerante ). Siga este procedimiento
hasta la presión de succión y peso de refrigerante sean los deseados
·
Si
ya se tiene la presión de succión deseada, así como la cantidad correcta de
refrigerante inyectada, proceda a cerrar la válvula del tanque refrigerante.
·
Estando
la válvula del tanque cerrada, vuelva a abrir nuevamente la válvula de baja del
manómetro, para que el refrigerante que está en la manguera amarilla pase a
succión del sistema. Observara que la presión sube y después vuelve a su valor
normal en el proceso.
·
Queda
ahora revisar las corrientes del equipo, así como la temperatura interior del
recinto y de salida del equipo
Para la desconexión del
juego de manómetros y accesorios, siga los siguientes pasos:
·

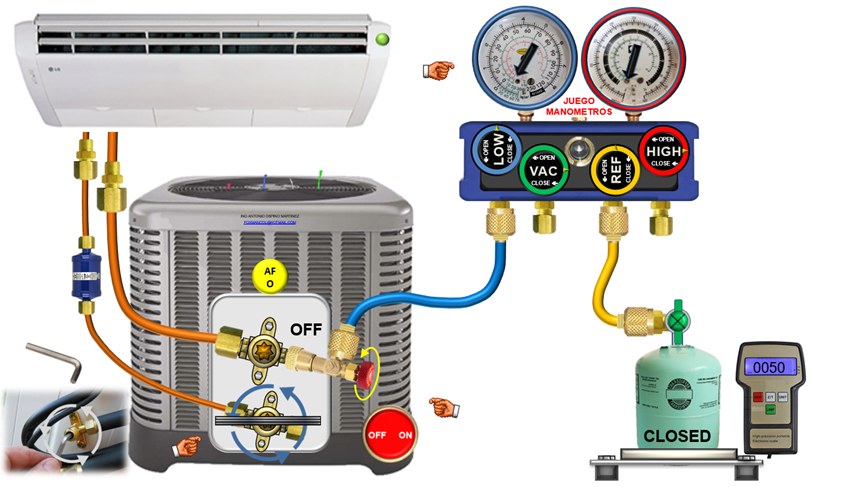

Verificando
que esté cerrada la válvula del tanque refrigerante, con una llave L, enrosque
completamente el vástago de la válvula rotolock de salida de la unidad
condensadora ( la que posee la tubería más delgada ), para que el compresor
comience a recoger el refrigerante de la línea de succión, incluyendo el que
está en el juego de manómetros.
·
Al
terminar de enroscar el vástago de la válvula rotolock de salida de la unidad
condensadora ( la que posee la tubería mas delgada ), la presión de succión
disminuye y cuando esté en cero ( 0 ) Psig, proceda a desenroscar el vástago de
la válvula de control de flujo hasta la posición OFF e inmediatamente
desenrosque nuevamente el vástago de la válvula rotolock de salida de la unidad
condensadora.
·
Estando
el juego de manómetros en cero o menores, cierre la válvula de baja del juego
de manómetros, desconecte las mangueras azul y amarilla del juego de manómetros,
puede quitar la válvula de control de flujo así como la llave L.
·
Proceda
a colocar y asegurar los tapones a las válvulas rotolock de la unidad
condensadora; después de ello, puede proceder a revisar las corrientes del equipo,
así como la temperatura del recinto
Ver videos:
|
VIDEO ANIMADO RECARGA REFRIGERANTE POR SUCCION EN
AIRE MINISPLIT CONVENCIONAL CON MANOMETRO ESTANDAR SEGUNDO METODO |
|
|
VIDEO PRACTICO
RECARGA REFRIGERANTE POR SUCCION EN AIRE TIPO SPLIT CON MANOMETRO ESTANDAR
METODO II |
|
1.3. RECARGA DE
REFRIGERANTES POR LINEA DE MEZCLA EN EQUIPOS DOMESTICOS DE CLIMATIZACION
PRESION USANDO EL JUEGO DE MANOMETROS ESTANDAR
Este procedimiento se
recomienda cuando se tiene un juego de manómetros, cuyo medidor de alta
presión, que tenga escala de vacío y se necesite inyectar refrigerante en
estado líquido.
Este procedimiento NO
aplica para equipos de climatización comerciales por tener alta presión en el
tubo más delgado. Para comenzar el proceso, tenga en cuenta los siguientes
equipos y accesorios requeridos para el proceso:
·
Para
el caso de aire acondicionado doméstico, identifique las válvulas de la unidad
externa o condensadora.
·
Verificar
que el equipo esté encendido y con un juego de llaves de boca fija, quite el
tapón de la toma de servicio de la válvula rotolock de succión de la unidad
condensadora, así como los tapones protectores de los vástagos de cada válvula.
·
Como
medida de seguridad, con una lleve Hexagonal o Torx, verifique que los vástagos
de las válvulas rotolocks, estén desenroscados por completo, recuerde que, para
esta operación, la llave se gira en sentido antihorario
Realice el siguiente
montaje de equipos y accesorios siguiendo los siguientes pasos:
·
Conecte
la válvula de control de flujo a la toma de servicio de la válvula rotolock de
salida o descarga de la unidad condensadora ( la que tiene la tubería más
delgada ). Antes verifique que el vástago de esta esté en posición OFF.
·
Conecte
la manguera azul del puerto de baja al puerto de la válvula control flujo, la amarilla
al tanque de refrigerante y la roja a la bomba de vacío con el fin de purgar
las mangueras del juego de manómetros.
Para realizar la purga de
las mangueras del juego de manómetros, siga los siguientes pasos:
·
Abra
ambas válvulas del juego de manómetros y la válvula de paso de la bomba de
vacío, si la tiene.
·
Encienda
la bomba de vacío por un periodo ( de 30 a 60 segundos ) en el que la presión
de vacío sea inferior a los 29 in de hg con el fin de purgar las mangueras.
·
Para
finalizar el proceso de purga de mangueras por vacío, cierre ambas válvulas del
juego de manómetros, cierre la válvula de paso de la bomba ( si la tiene ) y después apague la bomba de vacío. Puede
desconectar la manguera roja y colocar un tapón de seguridad en su lugar.
Para realizar la inyección
o suministro de refrigerante, siga los siguientes pasos:
·
Enrosque
el vástago de la válvula de control de flujo hasta la posición ON, con lo cual
se marcará la presión de succión del equipo en el manómetro.
·
Verifique
que el tanque esté en la posición adecuada para inyectar refrigerante en forma
de gas o líquida dependiendo del refrigerante del sistema y proceda a abrir la
válvula de tanque de dos a tres vueltas.
·
Realice
la recarga de refrigerante, abriendo la válvula de baja del juego de
manometros, espere un momento ( para inyectar refrigerante ) y vuelva a cerrar
la válvula ( para verificar presiones ). Siga este procedimiento hasta que la
presión de succión sea de 60 a 70 Psig para R-22 y 125 a 135 Psig para R-410ª .
·
Si
todo esta normal ( presión de succión y temperatura de recinto, cantidad de
refrigerante inyectado ), cierre la válvula del tanque de refrigerante.
Verifique la corriente de trabajo del compresor
( RLA ).
·
Estando
la válvula del tanque cerrada, vuelva a abrir nuevamente la válvula de baja del
manómetro, para que el refrigerante que está en la manguera amarilla pase a
succión del sistema. Observara que la presión sube y después vuelve a su valor
normal en el proceso.
Para la desconexión del
juego de manómetros y accesorios, siga los siguientes pasos:
·
Verificando
que esté cerrada la válvula del tanque refrigerante, con una llave L, enrosque
completamente el vástago de la válvula rotolock de salida de la unidad
condensadora ( la que posee la tubería más delgada ), para que el compresor
comience a recoger el refrigerante de la línea de succión, incluyendo el que
está en el juego de manómetros.
·
Al
terminar de enroscar el vástago de la válvula rotolock de salida de la unidad
condensadora ( la que posee la tubería mas delgada ), la presión de succión
disminuye y cuando esté en cero ( 0 ) Psig, proceda a desenroscar el vástago de
la válvula de control de flujo hasta la posición OFF e inmediatamente
desenrosque nuevamente el vástago de la válvula rotolock de salida de la unidad
condensadora.
·
Estando
el juego de manómetros en cero, se puede desconectar las mangueras azul y
amarilla del juego de manometros, puede quitar la válvula de control de flujo
así como la llave L.
·
Coloque
los tapones de los puertos.
Ver videos:
|
VIDEO ANIMADO RECARGA DE REFRIGERANTE POR LINEA DE
MEZCLA EN EQUIPO DOMESTICO DE REFRIGERACION |
|
|
VIDEO PRACTICO RECARGA
LIQUIDA REFRIGERANTE POR LINEA DE MEZCLA EN EQUIPO AIRE ACONDICIONADO
MINISPLIT |
|
1.4.
RECARGA DE REFRIGERANTES POR SUCCION EN EQUIPOS DOMESTICOS DE CLIMATIZACION
USANDO EL JUEGO DE MANOMETROS DE CUATRO VALVULAS.
Tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:
A continuación, se muestra
el diagrama de flujo del proceso:
Ejecute los siguientes
pasos:
·
Identifique
las válvulas de servicio de la unidad externa o condensadora.
·
Con
un juego de llaves de boca fija, quite el tapón de la toma de servicio de la
válvula de servicio o rotolock de succión de la unidad condensadora, así como
los tapones protectores de los vástagos de cada válvula.
·
Como
medida de seguridad, con una lleve Hexagonal o Torx, verifique que los vástagos
de las válvulas rotolocks, estén desenroscados por completo, recuerde que, para
esta operación, la llave se gira en sentido antihorario.
·
Con
el sistema en operación, conecte la válvula de control de flujo al puerto de
servicio del compresor. Antes de conectar verifique que el vástago esté en
posición OFF.
·
Ahora
realice el siguiente montaje: Manguera azul del puerto LOW al puerto de la
válvula de control de flujo, una manguera amarilla de servicio del puerto REF
al tanque refrigerante y la otra manguera amarilla del puerto VAC a la bomba de
vacío.
Para realizar la purga de
las mangueras del juego de manómetros, siga los siguientes pasos:
·
Abra
las válvulas LOW, VAC y REF del juego de manómetros.
·
Encienda
la bomba de vacío por un periodo ( de 30 a 60 segundos ) en el que la presión
de vacío sea inferior a los 29 in de hg con el fin de purgar las mangueras.
·
Para
finalizar el proceso de purga de mangueras por vacío, cierre las válvulas LOW,
VAC y REF del juego de manómetros; después apague la bomba de vacío.
·
Si
todo está bien, proceda a desconectar la bomba de vacío del juego de manómetros
y colocar un tapón en el puerto VAC del juego de manómetros.
Para realizar la inyección
de refrigerante, siga los siguientes pasos:
·
Enrosque
el vástago de la válvula de control de flujo hasta la posición ON, con lo cual
se marcará la presión de succión del equipo en el manómetro
·
Verificando
que el tanque refrigerante este en la posición adecuada de carga, abra la
válvula del tanque refrigerante dos a tres vueltas y después abra la válvula
REF del juego de manómetros.
·
Realice
la inyección de refrigerante, abriendo la válvula LOW del juego de manómetros,
espere un momento ( para inyectar refrigerante ) y vuelva a cerrar la válvula (
para verificar presiones ). Siga este procedimiento hasta que la presión de
succión deseada.
·
Si
se llegó a la presión de succión deseada o la cantidad de refrigerante
inyectado al equipo, estando la válvula LOW del juego de manómetros cerrada,
proceda a cerrar la válvula del tanque refrigerante.
.
·
Verificando
que esté cerrada la válvula del tanque refrigerante, proceda a abrir nuevamente
la válvula LOW del juego de manómetros, para que el refrigerante de la manguera
amarilla pase al sistema
·
Queda
ahora revisar las corrientes del equipo, así como la temperatura interior del
recinto y de salida del equipo.
Para la desconexión del
juego de manómetros y accesorios, siga los siguientes pasos:
·
Con
una llave L, enrosque completamente el vástago de la válvula rotolock de salida
de la unidad condensadora ( la que posee la tubería más delgada ), para que el
compresor comience a recoger el refrigerante de la línea de succión, incluyendo
el que está en el juego de manómetros.
·
Al
terminar de enroscar el vástago de la válvula rotolock de salida de la unidad
condensadora ( la que posee la tubería mas delgada ), la presión de succión
disminuye y cuando esté en cero ( 0 ) Psig, proceda a desenroscar el vástago de
la válvula de control de flujo hasta la posición OFF e inmediatamente
desenrosque nuevamente el vástago de la válvula rotolock de salida de la unidad
condensadora.
·
Estando
el juego de manómetros en cero, se puede desconectar las mangueras azul y
amarilla del juego de manómetros, puede quitar la válvula de control de flujo
así como la llave L.
·
Proceda
a colocar los tapones en los puertos de las válvulas.
Ver videos:
|
VIDEO ANIMADO RECARGA
REFRIGERANTE POR SUCCION EN AIRE SPLIT CONVENCIONAL CON MANOMETROS DE CUATRO
VALVULAS |
|
|
VIDEO PRACTICO
RECARGA REFRIGERANTE POR SUCCION EN AIRE SPLIT CONVENCIONAL CON MANOMETROS DE
CUATRO VALVULAS |
|
1.5.
RECARGA DE REFRIGERANTES POR SUCCION EN EQUIPOS COMERCIALES DE CLIMATIZACION
USANDO EL JUEGO DE MANOMETROS ESTANDAR PRIMER METODO.
Tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:
A continuación, se muestra
el diagrama de flujo del proceso:
Ejecute los siguientes
pasos:
·
Identifique
las válvulas de servicio de la unidad externa.
·
Verificar
que el equipo esté encendido y con un juego de llaves de boca fija, quite el
tapon de la toma de servicio de las válvulas rotolock de succión de la unidad
condensadora, así como los tapones protectores de los vástagos de cada válvula.
·
Como
medida de seguridad, con una llave Hexagonal o Torx, verifique que los vástagos
de las válvulas rotolocks, estén desenroscados por completo, recuerde que, para
esta operación, la llave se gira en sentido antihorario
·
Conecte
la válvula de control de flujo a la toma o puerto de servicio de la válvula
rotolock de succión de la unidad condensadora ( la que tiene la tubería mas
gruesa ). Antes verifique que el vástago de las mismas esté en posición OFF
·
Conecte
el adaptador Tee que trae el vacuómetro al puerto de servicio del juego de
manómetros y después la válvula de bola de paso recto, que debe estar cerrada.
·
Conecte
la manguera azul del puerto de baja del juego de manómetros al puerto de la
válvula de control de flujo que esta conectada a la rotolock de succión del
equipo; la manguera roja de la válvula de bola a la bomba de vacío, y la
manguera amarilla del puerto libre de la Tee al tanque refrigerante
·
Para
la purga de las mangueras, abra la válvula de baja del juego de manómetro, así
como la válvula de bola que esta acoplada a la Tee
·
Proceda
a encender la bomba de vacío y abrir su válvula de paso, si la tiene, por un
tiempo de 30 a 45 segundos, para hacer la purga a las mangueras
·
Proceda
a cerrar la válvula de baja del juego de manómetros, cierre la válvula de bola
y apague la bomba de vacío
·
Puede
desconectar la manguera de la bomba de vacío y poner un tapón en su lugar
Para realizar la inyección
de refrigerante siga los siguientes pasos:
·
Enrosque
por completo el vástago de la válvula de control de flujo para determinar el
valor de la presión de succión del equipo.
·
Coloque
el tanque refrigerante en la posición adecuada ya sea para una carga líquida o
gaseosa del refrigerante sobre una balanza de carga electrónica, que debe estar
en cero.
·
Abra
la válvula del tanque refrigerante, dos a tres vueltas, que debe estar en la
posición correcta para inyección de refrigerante en forma líquida o gaseosa.
·
Complete
la carga de refrigerante, abriendo solamente la válvula de baja del juego de manómetros,
espere un momento ( para inyectar refrigerante ) y vuelva a cerrar la válvula (
para verificar presiones y peso de refrigerante ). Siga este procedimiento
hasta que la presión de succión y peso de refrigerante sean los deseados
·
Si
se llegó a la presión de succión deseada o la cantidad de refrigerante
inyectado al equipo, estando la válvula de baja del juego de manómetros
cerrada, proceda a cerrar la válvula del tanque refrigerante.
·
Verificando
que esté cerrada la válvula del tanque refrigerante, proceda a abrir nuevamente
la válvula de baja del juego de manómetros, con el fin de inyectar al sistema
parte del refrigerante presente en las mangueras y cuerpo del juego de manómetros.
Observara que la aguja del manómetro sube y baja nuevamente
·
Queda
ahora revisar las corrientes del equipo así como la temperatura interior del
recinto y de salida del equipo
Para la desconexión del
juego de manómetros, siga los siguientes pasos:
·
Con
una llave L, enrosque completamente el vástago de la válvula rotolock de
descarga de la unidad condensadora ( la que posee la tubería más delgada ),
para que el compresor comience a recoger el refrigerante de la línea de
succión, incluyendo el que está en el juego de manómetros.
·
Al
terminar de enroscar el vástago de la válvula rotolock de descarga de la unidad
condensadora ( la que posee la tubería mas delgada ), la presión de succión
disminuye y cuando esté en cero ( 0 ) Psig, proceda a desenroscar el vástago de
la válvula de control de flujo, que esta conectada a la válvula rotolock de
succión del equipo, hasta la posición OFF e inmediatamente desenrosque
nuevamente el vástago de la válvula rotolock de descarga de la unidad
condensadora.
·
Estando
las presiones del juego de manómetros en cero, cierre la válvula de baja del
juego de manómetros.
·
Proceda
a quitar la llave L, desconecte las mangueras azul y amarilla del juego de
manómetros, para posteriormente quitar la válvula de control de flujo.
·
Proceda
a colocar y asegurar los tapones a las válvulas rotolock de la unidad
condensadora.
Ver videos:
|
VIDEO ANIMADO RECARGA REFRIGERANTE POR SUCCION EN AIRE ACONDICIONADO COMERCIAL CON
MANOMETRO ESTANDAR PRIMER METODO |
|
|
VIDEO PRACTICO
RECARGA REFRIGERANTE POR SUCCION EN AIRE ACONDICIONADO COMERCIAL CON
MANOMETRO ESTANDAR PRIMER METODO |
|
1.6.
RECARGA DE REFRIGERANTES POR SUCCION EN EQUIPOS COMERCIALES DE CLIMATIZACION
USANDO EL JUEGO DE MANOMETROS ESTANDAR
SEGUNDO METODO.
Tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:
A continuación, se muestra
el diagrama de flujo del proceso:
Ejecute los siguientes
pasos:
·
Identifique
las válvulas de servicio de la unidad externa.
·
Verificar
que el equipo esté encendido y con un juego de llaves de boca fija, quite el tapón
de la toma de servicio de las válvulas rotolock de succión de la unidad
condensadora, así como los tapones protectores de los vástagos de cada válvula.
·
Como
medida de seguridad, con una llave Hexagonal o Torx, verifique que los vástagos
de las válvulas rotolocks, estén desenroscados por completo, recuerde que para
esta operación, la llave se gira en sentido antihorario
·
Conecte
la válvula de control de flujo a la toma o puerto de servicio de la válvula
rotolock de succión de la unidad condensadora ( la que tiene la tubería mas
gruesa ). Antes verifique que el vástago de estas esté en posición OFF
·
Conecte
la manguera azul del puerto de baja del juego de manómetros al puerto de la
válvula de control de flujo que está conectada a la rotolock de succión del
equipo; la maguera amarilla del puerto de servicio del juego de manómetros al
tanque refrigerante y la manguera roja del puerto alta del juego de manómetros
a la bomba de vacío.
·
Para
realizar la purga de las mangueras, abra ambas válvulas del juego de manómetros
·
Proceda
a encender la bomba de vacío y abrir su válvula de paso, si la tiene, por un
lapso de tiempo de 30 a 45 segundos para purgar las mangueras
·
Para
terminar la purga de las mangueras, cierre ambas válvulas del juego de
manómetros, proceda a cerrar la válvula de paso de la bomba de vacío si la
tiene, para posteriormente pagar la misma.
·
Proceda
a quitar la manguera que comunica con la bomba de vacío, para después colocar
un tapón de seguridad en el puerto de alta del juego de manómetros.
Para la inyección de
refrigerante al sistema o equipo siga los siguientes datos:
·
Enrosque
por completo el vástago de las válvulas de control de flujo acopladas a las
válvulas rotolock de succión de la unidad externa para determinar la presión de
succión del equipo
·
Coloque
el tanque refrigerante en la posición adecuada ya sea para una carga líquida o
gaseosa del refrigerante sobre una balanza de carga electrónica, que debe estar
en cero.
·
Abra
la válvula del tanque refrigerante, dos a tres vueltas, que debe estar en la
posición correcta para inyección de refrigerante en forma líquida o gaseosa.
·
Complete
la carga de refrigerante, abriendo solamente la válvula de baja del juego de manómetros,
espere un momento ( para inyectar refrigerante ) y vuelva a cerrar la válvula (
para verificar presiones y peso de refrigerante ). Siga este procedimiento
hasta que la presión de succión y peso de refrigerante sean los deseados
·
Si
se llegó a la presión de succión deseada o la cantidad de refrigerante
inyectado al equipo, estando la válvula de baja del juego de manómetros
cerrada, proceda a cerrar la válvula del tanque refrigerante.
·
Verificando
que esté cerrada la válvula del tanque refrigerante, proceda a abrir nuevamente
la válvula de baja del juego de manómetros, con el fin de inyectar al sistema
parte del refrigerante presente en las mangueras y cuerpo del juego de manómetros.
Observara que la aguja del manómetro sube y baja nuevamente
·
Queda
ahora revisar las corrientes del equipo, así como la temperatura interior del
recinto y de salida del equipo.
Para le desconexión del
juego de manómetros, siga los siguientes pasos:
·
Con
una llave L, enrosque completamente el vástago de la válvula rotolock de
descarga de la unidad condensadora ( la que posee la tubería mas delgada ),
para que el compresor comience a recoger el refrigerante de la línea de
succión, incluyendo el que está en el juego de manómetros.
·
Al
terminar de enroscar el vástago de la válvula rotolock de descarga de la unidad
condensadora ( la que posee la tubería mas delgada ), la presión de succión
disminuye y cuando esté en cero ( 0 ) Psig, proceda a desenroscar el vástago de
la válvula de control de flujo, que esta conectada a la válvula rotolock de
succión del equipo, hasta la posición OFF e inmediatamente desenrosque
nuevamente el vástago de la válvula rotolock de descarga de la unidad
condensadora.
·
Estando
las presiones del juego de manómetros en cero, cierre la válvula de baja del
juego de manómetros
·
Proceda
a quitar la llave L, desconecte las mangueras azul y amarilla del juego de
manómetros, para posteriormente quitar la válvula de control de flujo.
·
Proceda
a colocar y asegurar los tapones a las válvulas rotolock de la unidad
condensadora.
Ver videos:
|
VIDEO ANIMADO RECARGA REFRIGERANTE POR SUCCION EN AIRE ACONDICIONADO COMERCIAL CON
MANOMETRO ESTANDAR SEGUNDO METODO |
|
|
VIDEO PRACTICO RECARGA REFRIGERANTE POR SUCCION EN AIRE ACONDICIONADO
COMERCIAL CON MANOMETRO ESTANDAR SEGUNDO METODO |
|
1.7.
RECARGA DE REFRIGERANTES POR SUCCION EN EQUIPOS COMERCIALES DE CLIMATIZACION
USANDO EL JUEGO DE MANOMETROS DE CUATRO VALVULAS.
Tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:
A continuación, se muestra
el diagrama de flujo del proceso:
Ejecute los siguientes
pasos:
·
Identifique
las válvulas de servicio de la unidad externa.
·
Verificar
que el equipo esté encendido y con un juego de llaves de boca fija, quite el
tapon de la toma de servicio de las válvulas rotolock de succión de la unidad
condensadora, así como los tapones protectores de los vástagos de cada válvula.
·
Como
medida de seguridad, con una llave Hexagonal o Torx, verifique que los vástagos
de las válvulas rotolocks, estén desenroscados por completo, recuerde que para
esta operación, la llave se gira en sentido antihorario
·
Conecte
la válvula de control de flujo a la toma o puerto de servicio de la válvula
rotolock de succión de la unidad condensadora ( la que tiene la tubería mas
gruesa ). Antes verifique que el vástago de estas esté en posición OFF
·
Identifique
las válvulas de servicio de la unidad externa.
·
Verificar
que el equipo esté encendido y con un juego de llaves de boca fija, quite el
tapon de la toma de servicio de las válvulas rotolock de succión de la unidad
condensadora, así como los tapones protectores de los vástagos de cada válvula.
·
Como
medida de seguridad, con una llave Hexagonal o Torx, verifique que los vástagos
de las válvulas rotolocks, estén desenroscados por completo, recuerde que para
esta operación, la llave se gira en sentido antihorario
·
Conecte
la válvula de control de flujo a la toma o puerto de servicio de la válvula
rotolock de succión de la unidad condensadora ( la que tiene la tubería mas
gruesa ). Antes verifique que el vástago de las mismas esté en posición OFF
·
Conecte
la manguera azul del puerto LOW del juego de manómetros al puerto de la válvula
de control de flujo que esta conectada a la rotolock de succión del equipo; una
manguera amarilla del puerto VAC a la bomba de vacío, y otra manguera amarilla
del puerto REF al tanque refrigerante.
·
Para
realizar la purga a las mangueras, abra las válvulas LOW, VAC y REF del juego
de manómetros.
·
Proceda
a encender la bomba de vacío y abrir su válvula de paso, si la tiene por un
lapso de tiempo de 30 a 45 segundos
·
Para
terminar la purga de las mangueras, proceda a cerrar las válvulas LOW, VAC Y
REF del juego de manómetros, la válvula de paso de la bomba de vacío si la
tiene y después apagar la bomba
·
Ahora
puede desconectar la manguera amarilla de la bomba de vacío y después coloque
un tapón en el puerto VAC del juego de manómetros
Para la inyección de
refrigerante al sistema, siga los siguientes pasos:
·
Enrosque
el vástago de la válvula de control de flujo por completo hasta la posición ON
girando su volanta en sentido horario, para determinar la presión de succión
del equipo.
·
Coloque
el tanque refrigerante en la posición adecuada ya sea para una carga líquida o
gaseosa del refrigerante sobre una balanza de carga electrónica, que debe estar
en cero.
·
Abra
la válvula del tanque refrigerante, dos a tres vueltas, que debe estar en la
posición correcta para inyección de refrigerante en forma líquida o gaseosa;
después de ello, abra la válvula REF del juego de manómetros.
·
Complete
la carga de refrigerante, abriendo la válvula LOW del juego de manómetros,
espere un momento ( para inyectar refrigerante ) y vuelva a cerrar la válvula (
para verificar presiones y peso de refrigerante ). Siga este procedimiento
hasta que la presión de succión y peso de refrigerante sean los deseados
·
Si
se llegó a la presión de succión deseada o la cantidad de refrigerante inyectado
al equipo, estando la válvula LOW del juego de manómetros cerrada, proceda a
cerrar la válvula del tanque refrigerante.
·
Queda
ahora revisar las corrientes del equipo, así como la temperatura interior del
recinto y de salida del equipo.
Para desconectar el juego
de manómetros, siga los siguientes pasos:
·
Con
una llave L, enrosque completamente el vástago de la válvula rotolock de
descarga de la unidad condensadora ( la que posee la tubería mas delgada ),
para que el compresor comience a recoger el refrigerante de la línea de
succión, incluyendo el que está en el juego de manómetros.
·
Al
terminar de enroscar el vástago de la válvula rotolock de descarga de la unidad
condensadora ( la que posee la tubería mas delgada ), la presión de succión
disminuye y cuando esté en cero ( 0 ) Psig, proceda a desenroscar el vástago de
la válvula de control de flujo, que esta conectada a la válvula rotolock de
succión del equipo, hasta la posición OFF e inmediatamente desenrosque
nuevamente el vástago de la válvula rotolock de descarga de la unidad
condensadora.
·
Proceda
a despresurizar el juego de manómetros, si lo amerita, para ello, proceda a
quitar el tapón del puerto VAC y abra dicha válvula
·
Proceda
a quitar la llave L, desconecte las
mangueras azul y amarilla del juego de manómetros, para posteriormente quitar
la válvula de control de flujo.
·
Proceda
a colocar y asegurar los tapones a las válvulas rotolock de la unidad
condensadora.
Ver videos:
|
VIDEO ANIMADO RECARGA REFRIGERANTE POR SUCCION EN
EQUIPO DE AIRE ACONDICIONADO COMERCIAL CON MANOMETRO DE CUATRO VALVULAS |
|
|
VIDEO PRACTICO RECARGA REFRIGERANTE POR SUCCION EN
EQUIPO DE AIRE ACONDICIONADO COMERCIAL CON MANOMETRO DE CUATRO VALVULAS |
|
1.8.
RECARGA DE REFRIGERANTES POR SUCCION Y DESCARGA EN EQUIPOS COMERCIALES DE
CLIMATIZACION USANDO EL JUEGO DE MANOMETROS ESTANDAR.
Tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:
Para el procedimiento, siga
los siguientes pasos:
·
Identifique
las válvulas rotolocks de la unidad condensadora.
·
Con
un juego de llaves de boca fija, quite los tapones de la toma de servicio de
las válvulas rotolock de succión y descarga de la unidad condensadora, así como
los tapones protectores de los vástagos de cada válvula.
·
Como
medida de seguridad, con una lleve Hexagonal o Torx, verifique que los vástagos
de las válvulas rotolocks, estén desenroscados por completo, recuerde que para
esta operación, la llave se gira en sentido antihorario.
·
Conecte
ambas válvulas de control de flujo a las toma o puertos de servicio de ambas válvulas rotolock de la unidad condensadora ( la que tiene la tubería más gruesa
). Antes verifique que el vástago de las mismas esté en posición OFF
·
En
el juego de manómetros, conecte el adaptador Tee al puerto de servicio del
juego de manómetros y después la válvula de bola de paso recto, que debe estar
cerrada.
·
Conecte
la manguera azul del puerto de baja del juego de manómetros al puerto de la
válvula de control de flujo que esta conectada a la rotolock de succión del
equipo; la manguera roja del puerto alta del juego de manómetros al puerto de
la válvula de control de flujo conectada a la rotolock de descarga del equipo;
una manguera amarilla de la válvula de bola a la bomba de vacío, y otra
amarilla de la Tee al tanque refrigerante
·
Abra
ambas válvulas del juego de manómetro, así como la válvula de bola que esta
acoplada a la Tee
·
Proceda
a encender la bomba de vacío y abrir su válvula de paso, si la tiene, de 30 a
45 segundos
·
Para
terminar la purga de las mangueras, cierre ambas válvulas del juego de
manómetros, cierre la válvula de bola para después proceder a cerrar la válvula
de la bomba de vacío ( si la tiene ) para posteriormente apagar la misma
·
Proceda
a desconectar la manguera de la bomba de vacío y poner un tapón en su lugar
Para la inyección de
refrigerante al sistema, siga los siguientes pasos:
·
Enrosque
por completo los vástagos de las válvulas de control de flujo acopladas a las
válvulas rotolock de succión y descarga de la unidad externa para verificar las
presiones de succión y descarga del equipo
·
Coloque
el tanque refrigerante en la posición adecuada ya sea para una carga líquida o
gaseosa del refrigerante sobre una balanza de carga electrónica ( opcional ),
que debe estar en cero.
·
Abra
la válvula del tanque refrigerante, dos a tres vueltas, que debe estar en la
posición correcta para inyección de refrigerante en forma líquida o gaseosa.
·
Complete
la carga de refrigerante, abriendo solamente la válvula de baja del juego de manómetros,
espere un momento ( para inyectar refrigerante ) y vuelva a cerrar la válvula (
para verificar presiones y peso de refrigerante ). Siga este procedimiento
hasta que la presión de succión y peso de refrigerante sean los deseados
·
Si
se llegó a la presión de succión deseada o la cantidad de refrigerante
inyectado al equipo, estando la válvula de baja del juego de manómetros
cerrada, proceda a cerrar la válvula del tanque refrigerante.
·
Queda
ahora revisar las corrientes del equipo así como la temperatura interior del
recinto y de salida del equipo
Para la desconexión del
juego de manómetros, siga los siguientes pasos:
·
Desenrosque
el vástago de la válvula de control de flujo que esta conectada en la válvula
rotolock de descarga del equipo, en sentido antihorario, hasta la posición OFF,
para quitar la comunicación del juego de manometros con el sistema de alta
presión
·
Proceda
a abrir lentamente la válvula de alta del juego de manómetros y después la de
baja, para que la mayor parte del refrigerante presente en la manguera roja
pase a la succión del equipo por el cuerpo del juego de manómetros a la tubería
de succión del mismo.
·
Con
una llave L, enrosque completamente el vástago de la válvula rotolock de
descarga de la unidad condensadora ( la que posee la tubería mas delgada ),
para que el compresor comience a recoger el refrigerante de la línea de
succión, incluyendo el que está en el juego de manómetros.
·
Al
terminar de enroscar el vástago de la válvula rotolock de descarga de la unidad
condensadora ( la que posee la tubería mas delgada ), la presión de succión
disminuye y cuando esté en cero ( 0 ) Psig, proceda a desenroscar el vástago de
la válvula de control de flujo, que esta conectada a la válvula rotolock de
succión del equipo, hasta la posición OFF e inmediatamente desenrosque
nuevamente el vástago de la válvula rotolock de descarga de la unidad
condensadora.
·
Estando
las presiones del juego de manómetros en cero, cierre ambas válvulas del juego de manómetros, quite la llave
L, desconecte las mangueras azul, amarilla y roja del juego
de manómetros, para posteriormente quitar ambas válvulas de control de flujo.
·
Proceda
a colocar y asegurar los tapones a las válvulas rotolock de la unidad
condensadora.
Ver videos:
|
VIDEO ANIMADO RECARGA REFRIGERANTE POR SUCCION Y DESCARGA EN AIRE ACONDICIONADO
COMERCIAL CON MANOMETRO ESTANDAR |
|
|
VIDEO PRACTICO RECARGA REFRIGERANTE POR SUCCION Y DESCARGA EN AIRE
ACONDICIONADO COMERCIAL CON MANOMETRO ESTANDAR |
|
1.9.
RECARGA DE REFRIGERANTES POR SUCCION EN EQUIPOS COMERCIALES DE CLIMATIZACION
USANDO EL JUEGO DE MANOMETROS DE CUATRO VALVULAS.
Tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:
Para el procedimiento, siga
los siguientes pasos:
·
Identifique
las válvulas rotolocks de la unidad condensadora.
·
Verificar
que el equipo esté encendido y con un juego de llaves de boca fija, quite los
tapones de la toma de servicio de las válvulas rotolock de succión y descarga
de la unidad condensadora, así como los tapones protectores de los vástagos de
cada válvula.
·
Como
medida de seguridad, con una lleve Hexagonal o Torx, verifique que los vástagos
de las válvulas rotolocks, estén desenroscados por completo, recuerde que para
esta operación, la llave se gira en sentido antihorario
·
Conecte
ambas válvulas de control de flujo a las toma o puertos de servicio de ambas
válvula rotolock de la unidad condensadora ( la que tiene la tubería mas gruesa
). Antes verifique que el vástago de las mismas esté en posición OFF
·
Conecte
la manguera azul del puerto LOW al puerto de la válvula de control de flujo que
esta conectada a la rotolock de succión del equipo; la manguera roja del puerto
HIGH al puerto de la válvula de control de flujo conectada a la rotolock de
descarga del equipo; conecte una manguera amarilla del puerto VAC a la bomba de
vacío y la otra del puerto REF al puerto del cilindro refrigerante, tal como se
muestra:
·
Abra
las válvulas LOW, VAC, REF y HIGH del juego de manómetros.
·
Proceda
a encender la bomba de vacío y abrir su válvula de paso, si la tiene, esperando
de 30 a 45 segundos
·
Para
finalizar la purga de las mangueras, cierre las válvulas LOW, VAC, REF y HIGH
del juego de manómetros, después proceda a apagar la bomba de vacío.
·
Proceda
a desconectar la manguera amarilla de la bomba de vacío y después coloque un
tapón en el puerto VAC del juego de manómetros.
Para la inyección de
refrigerante al sistema, siga los siguientes pasos:
·
Enrosque
por completo los vástagos de las válvulas de control de flujo acopladas a las
válvulas rotolock de la unidad externa con lo cual se marcarán las presiones
actuales de succión y descarga del equipo.
·
Coloque
el tanque refrigerante en la posición adecuada ya sea para una carga líquida o
gaseosa del refrigerante sobre una balanza de carga electrónica, cuyo display debe
estar en ceros.
·
Abra
la válvula del tanque refrigerante, dos a tres vueltas, que debe estar en la
posición correcta para inyección de refrigerante en forma líquida o gaseosa;
después abra la válvula REF del juego de manómetros.
·
Complete
la carga de refrigerante, abriendo solamente la válvula LOW del juego de
manometros, espere un momento ( para inyectar refrigerante ) y vuelva a cerrar
la válvula ( para verificar presiones y peso de refrigerante ). Siga este
procedimiento hasta que la presión de succión y peso de refrigerante sean los
deseados
·
Si
se llegó a la presión de succión deseada o la cantidad de refrigerante
inyectado al equipo, estando la válvula LOW del juego de manómetros cerrada,
proceda a cerrar la válvula del tanque refrigerante.
·
Queda
ahora revisar las corrientes del equipo así como la temperatura interior del
recinto y de salida del equipo.
Para la desconexión del
juego de manómetros, siga los siguientes pasos:
·
Desenrosque
el vástago de la válvula de control de flujo que esta conectada en la válvula
rotolock de descarga del equipo, en sentido antihorario, hasta la posición OFF,
para quitar la comunicación del juego de manómetros con el sistema de alta
presión.
·
Proceda
a abrir primeramente la válvula HIGH del juego de manómetros, después abra la
válvula LOW para que la mayor parte del refrigerante que estaba en las
mangueras amarilla y roja pasen a la succión del equipo
·
Con
una llave L, enrosque completamente el vástago de la válvula rotolock de
descarga de la unidad condensadora ( la que posee la tubería mas delgada ),
para que el compresor comience a recoger el refrigerante de la línea de
succión, incluyendo el que está en el juego de manómetros.
·
Al
terminar de enroscar el vástago de la válvula rotolock de descarga de la unidad
condensadora ( la que posee la tubería mas delgada ), la presión de succión
disminuye y cuando esté en cero ( 0 ) Psig, proceda a desenroscar el vástago de
la válvula de control de flujo, que esta conectada a la válvula rotolock de
succión del equipo, hasta la posición OFF e inmediatamente desenrosque
nuevamente el vástago de la válvula rotolock de descarga de la unidad
condensadora.
·
Estando
las presiones del juego de manómetros en cero, cierre las válvulas LOW, REF y
HIGH del juego de manómetros.
·
Proceda
a quitar la llave L, desconecte las mangueras azul y amarilla del juego de
manómetros, para posteriormente quitar las válvulas de control de flujo.
·
Proceda
a colocar y asegurar los tapones a las válvulas rotolock de la unidad
condensadora.
Ver videos:
|
VIDEO ANIMADO RECARGA
REFRIGERANTE POR SUCCION Y DESCARGA EN AIRE ACONDICIONADO COMERCIAL CON
MANOMETROS 4 VALVULAS |
|
|
VIDEO PRACTICO
RECARGA REFRIGERANTE POR SUCCION Y DESCARGA EN AIRE ACONDICIONADO COMERCIAL
CON MANOMETROS 4 VALVULAS |
|
No hay comentarios:
Publicar un comentario
Nota: solo los miembros de este blog pueden publicar comentarios.
