MODULO MEDICION DE PRESIONES EN EQUIPOS DE
CLIMATIZACION |
ING ANTONIO FAVIO OSPINO MARTINEZ
CANAL YOUTUBE: ANTONIO OSPINO
1. MEDICION DE PRESIONES EN AIRES
ACONDICIONADOS DOMESTICOS Y COMERCIALES
El objetivo de estos procedimientos
es el de obtener de forma segura los valores de presión de succión y descarga
de los equipos de climatización, para ello tenga en cuenta los EPP:
1.
MEDICION DE PRESIONES EN AIRES ACONDICIONADOS
DOMESTICOS Y COMERCIALES
1.1.
MEDICION DE PRESION DE SUCCION EN EQUIPOS AIRE ACONDICIONADO DOMESTICO USANDO
EL MANOMETRO ESTANDAR DE DOS VALVULAS.
Tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:
A continuación, se observa
de diagrama de flujo del proceso:
Para ejecutar el
procedimiento, siga los siguientes pasos:
·

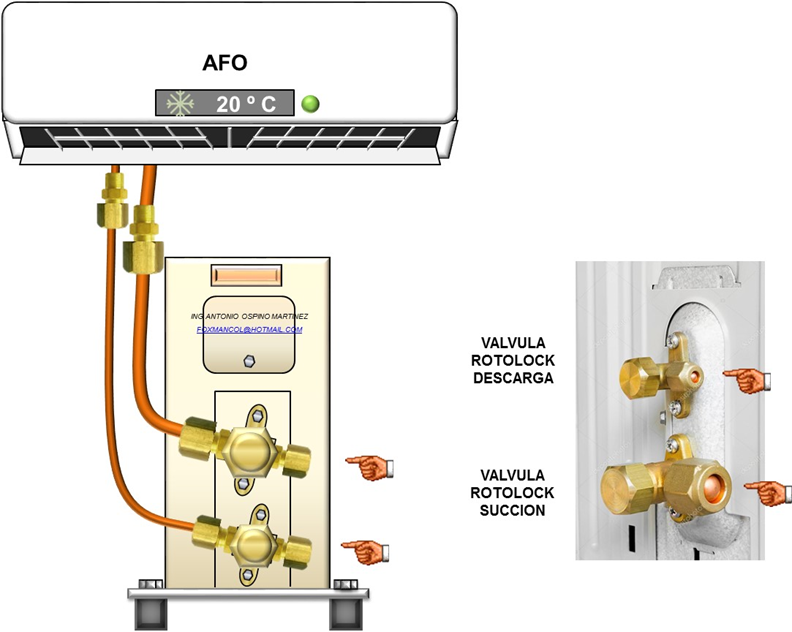

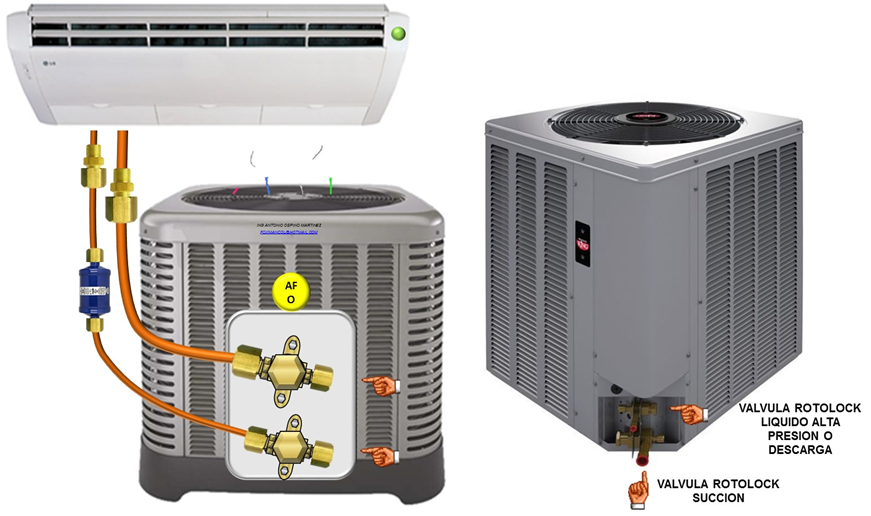

Identifique
las válvulas de la unidad externa:
·

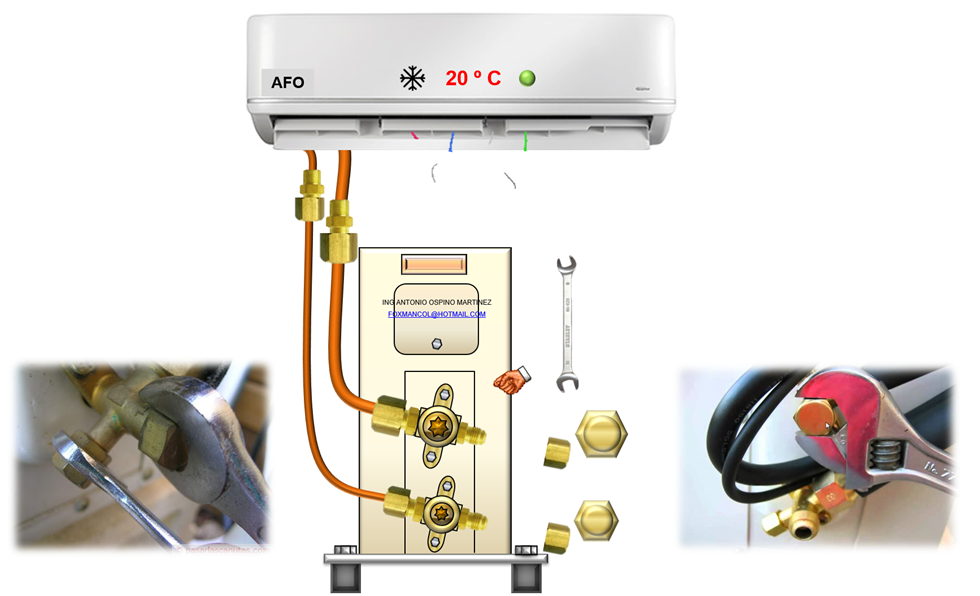

Verificar
que el equipo esté encendido; ahora con un juego de llaves de boca fija, quite
el tapón de la toma de servicio de la válvula de servicio o rotolock de succión
de la unidad condensadora, así como los tapones protectores de los vástagos de
cada válvula.
·

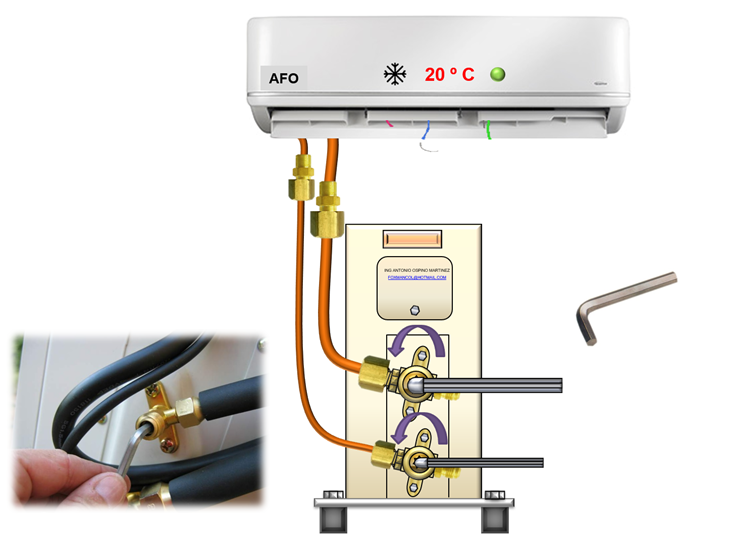

Como
medida de seguridad, con una lleve Hexagonal o Torx, verifique que los vástagos
de las válvulas rotolocks, estén desenroscados por completo, recuerde que para
esta operación, la llave se gira en sentido antihorario
Para el montaje de los
equipos y accesorios siga los siguientes pasos:
·
Conecte
la válvula de control de flujo a la toma de servicio de la válvula rotolock de
succión la unidad condensadora ( la que tiene la tubería mas gruesa ). Antes
verifique que el vástago de la misma esté en posición OFF
·

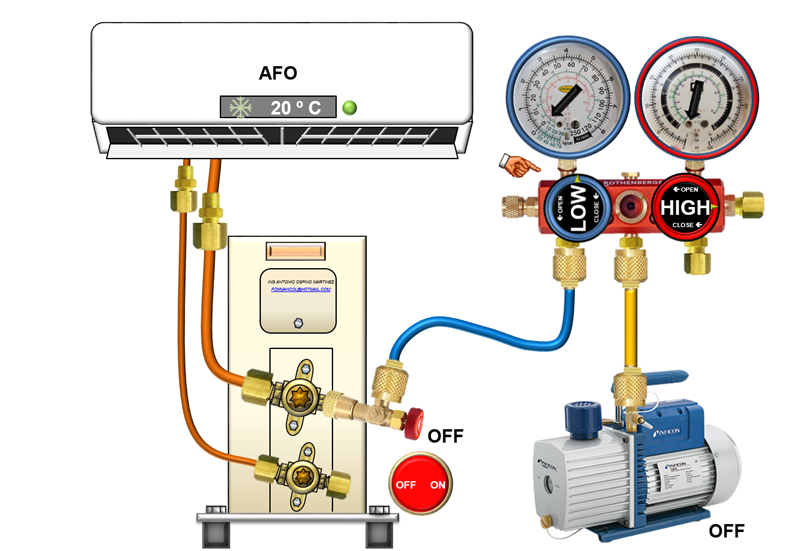

Conecte
la manguera azul al puerto de la válvula de control de flujo y la manguera
amarilla a la bomba de vacío.
Para la purga del aire de
las mangueras, siga los siguientes pasos:
·
Abra
la válvula de baja del juego de manómetros.
·
Encienda
la bomba de vacío por un periodo en el que la presión de vacío sea inferior a
los 29 in de hg con el fin de purgar las mangueras.
·

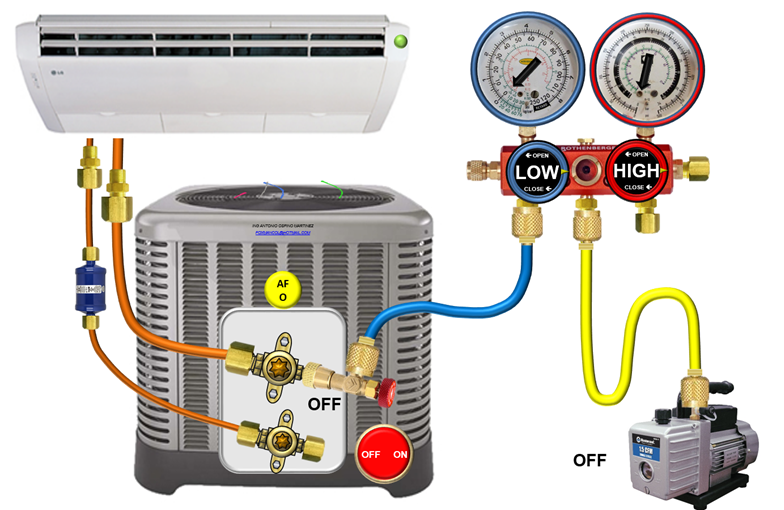

Para
finalizar el proceso de purga de mangueras por vacío, cierre la válvula de baja
del juego de manómetros y después apague la bomba de vacío.
·
Si
todo está bien, proceda a desconectar la manguera amarilla que conecta al juego
de manómetros con la bomba de vacío.
Para la medición de la
presión de succión, siga los siguientes pasos:
·
Enrosque
el vástago de la válvula de control de flujo hasta la posición ON ( en sentido
horario ), con lo cual se marcará la presión de succión del equipo en el
manómetro.
Para la desconexión del
juego de manómetros y accesorios, siga los siguientes pasos:
·
Con
una llave L, enrosque completamente el vástago de la válvula rotolock de salida
de la unidad condensadora ( la que posee la tubería más delgada ), para que el
compresor comience a recoger el refrigerante de la línea de succión, incluyendo
el que está en el juego de manómetros.
·
Al
terminar de enroscar el vástago de la válvula rotolock de salida de la unidad
condensadora ( la que posee la tubería mas delgada ), la presión de succión
disminuye y cuando esté en cero ( 0 ) Psig, proceda a desenroscar el vástago de
la válvula de control de flujo hasta la posición OFF e inmediatamente
desenrosque nuevamente el vástago de la válvula rotolock de salida de la unidad
condensadora.
·
Estando
el juego de manómetros en cero, se pueden desconectar la manguera azul del
juego de manómetros, puede quitar la válvula de control de flujo así como la
llave L.
·

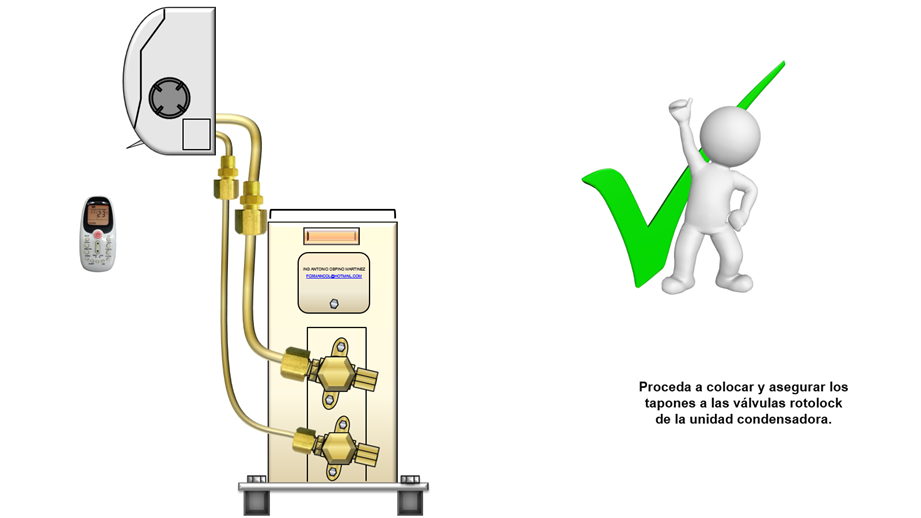

Coloque
los tapones de las válvulas de la unidad externa.
·
Ver videos:
1.2.
MEDICION DE PRESION DE SUCCION EN EQUIPOS AIRE ACONDICIONADO DOMESTICO USANDO
EL MANOMETRO DE CUATRO VALVULAS.

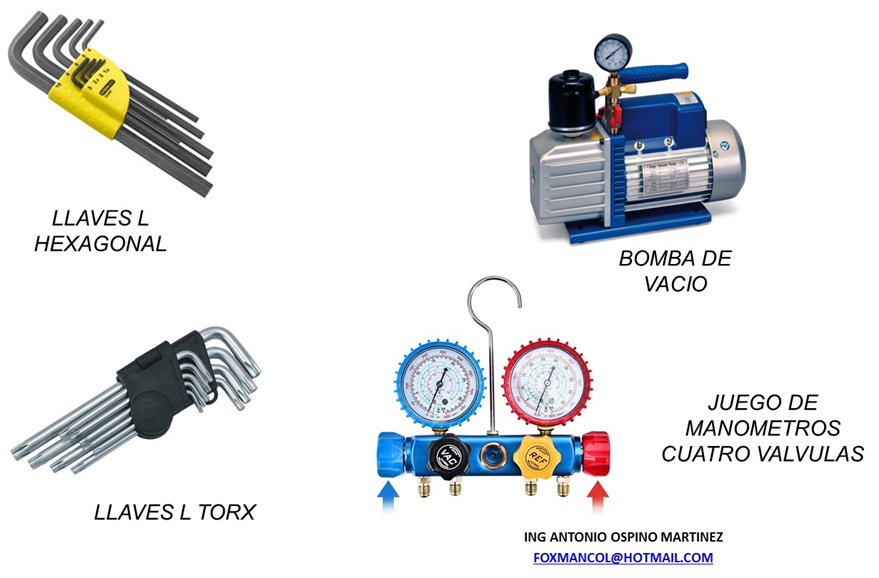

Tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:
A continuación, se observa
de diagrama de flujo del proceso:
Para ejecutar el proceso,
siga los siguientes pasos:
·
Identificar
las válvulas de las unidades externas:
·

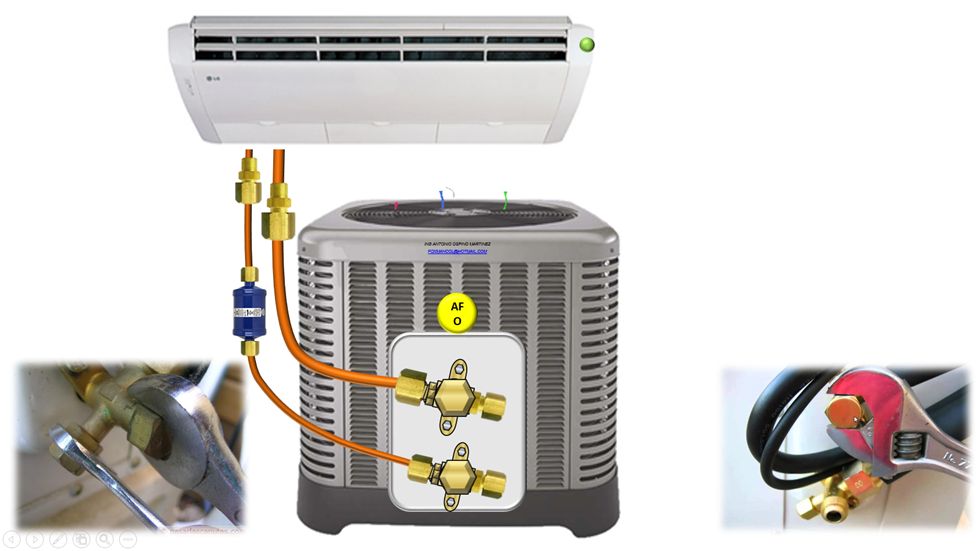

Con
un juego de llaves de boca fija, quite el tapón de la toma de servicio de la
válvula rotolock de succión de la unidad condensadora, así como los tapones
protectores de los vástagos de cada válvula.
·

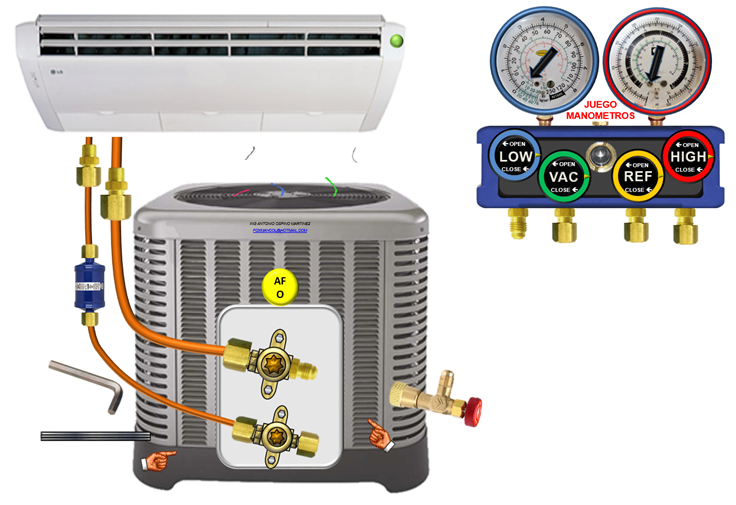

Como
medida de seguridad, con una lleve Hexagonal o Torx, verifique que los vástagos
de las válvulas rotolocks, estén desenroscados por completo, recuerde que para
esta operación, la llave se gira en sentido antihorario.
·

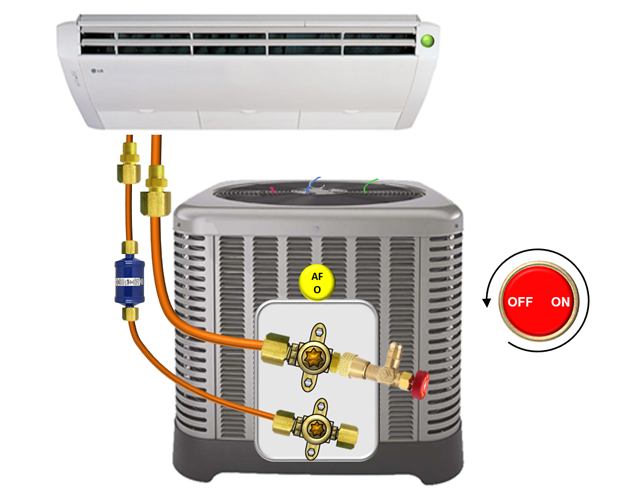

Conecte
la válvula de control de flujo a la toma de servicio de la válvula rotolock de
succión la unidad condensadora ( la que tiene la tubería más gruesa ). Antes
verifique que el vástago de esta esté en posición OFF
·
Conecte
la manguera azul del puerto LOW al puerto de la válvula de control de flujo, la
manguera amarilla del puerto VAC al tanque refrigerante.
Para la purga del aire de
las mangueras, siga los siguientes pasos:
·
Abra
las válvulas LOW y VAC del juego de manómetros.
·

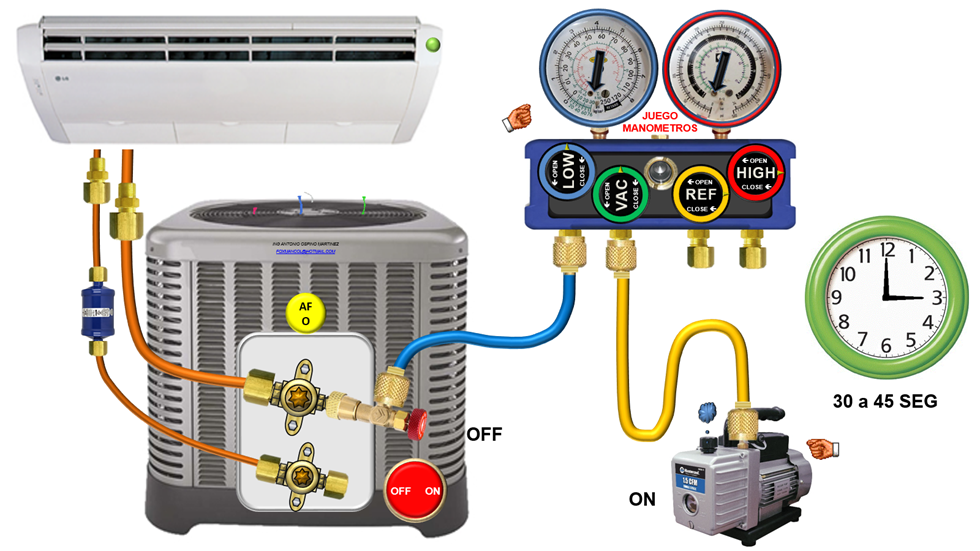

Encienda
la bomba de vacío por un periodo ( de 30 a 45 segundos ) en el que la presión
de vacío sea inferior a los 29 in de hg con el fin de purgar las mangueras.
·
Para
finalizar el proceso de purga de mangueras por vacío, cierre las válvulas LOW y
VAC del juego de manómetros; después apague la bomba de vacío.
·
Si
todo está bien, proceda a desconectar la manguera amarilla que conecta al juego
de manómetros con la bomba de vacío; puede colocar un tapón en el puerto VAC
del juego de manómetros.
Para la medición de la
presión de succión, siga los siguientes pasos:
·

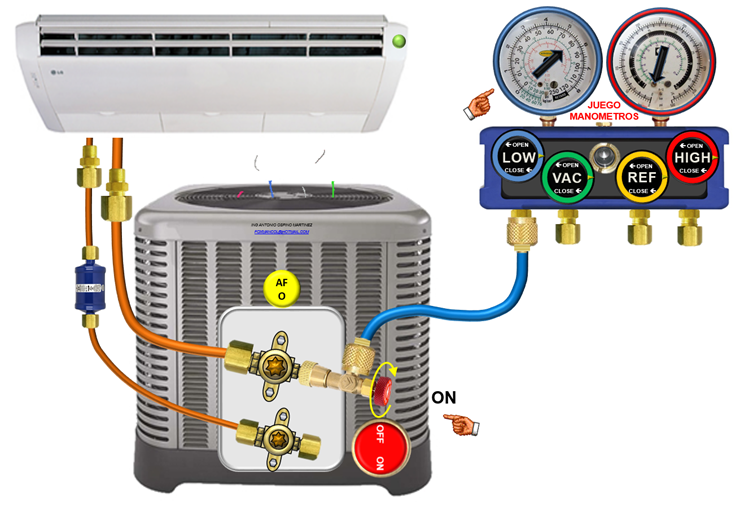

Enrosque
el vástago de la válvula de control de flujo hasta la posición ON ( en sentido
horario ), con lo cual se marcará la presión de succión del equipo en el
manómetro.
·
Con
una llave L, enrosque completamente el vástago de la válvula rotolock de salida
de la unidad condensadora ( la que posee la tubería mas delgada ), para que el
compresor comience a recoger el refrigerante de la línea de succión, incluyendo
el que está en el juego de manómetros.
·
Al
terminar de enroscar el vástago de la válvula rotolock de salida de la unidad
condensadora ( la que posee la tubería más delgada ), la presión de succión
disminuye y cuando esté en cero ( 0 ) Psig, proceda a desenroscar el vástago de
la válvula de control de flujo hasta la posición OFF e inmediatamente
desenrosque nuevamente el vástago de la válvula rotolock de salida de la unidad
condensadora.
·
Estando
el juego de manómetros en cero, se puede desconectar la manguera azul del juego
de manómetros, puede quitar la válvula de control de flujo, así como la llave
L.
·
Coloque
los tapones de las válvulas de la unidad externa.
Ver videos:
1.3.
MEDICION DE PRESION DE SUCCION Y DESCARGA EN EQUIPOS AIRE ACONDICIONADO
MINISPLIT USANDO EL JUEGO DE MANOMETROS ESTANDAR DE DOS VALVULAS.

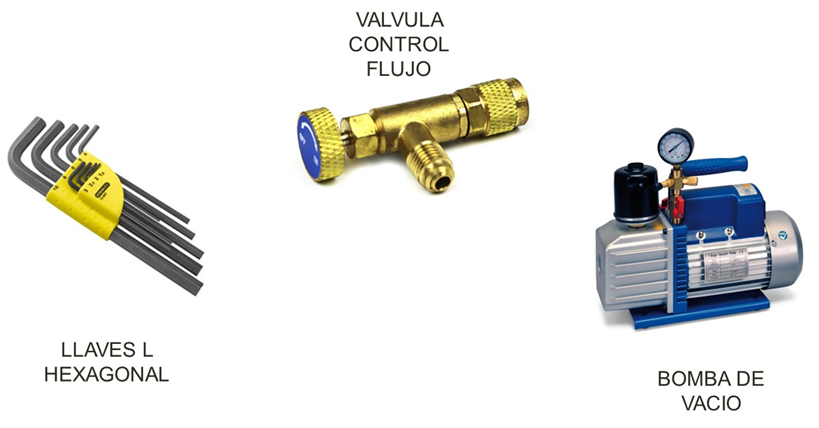

Tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:
Veamos el diagrama de flujo del procedimiento:
Para el montaje de los
equipos y accesorios siga los siguientes pasos:

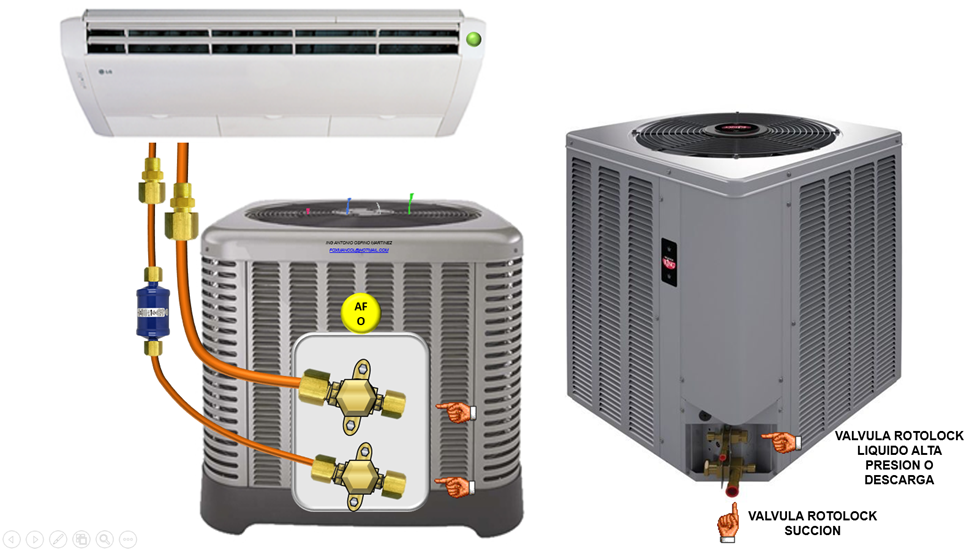

Identifique las válvulas de servicio de la unidad externa o condensadora
·
Verificar
que el equipo esté encendido; ahora con un juego de llaves de boca fija, quite
el tapón de la toma de servicio de la válvula de servicio o rotolock de succión
y descarga de la unidad condensadora, así como los tapones protectores de los
vástagos de cada válvula.
·
Como
medida de seguridad, con una lleve Hexagonal o Torx, verifique que los vástagos
de las válvulas rotolocks, estén desenroscados por completo, recuerde que, para
esta operación, la llave se gira en sentido antihorario.
·
Conecte
ambas válvulas de control de flujo a las toma o puertos de servicio de ambas
válvulas rotolock de la unidad condensadora; previamente debe haber verificado
que los vástagos de ambas válvulas estén en posición OFF.
·

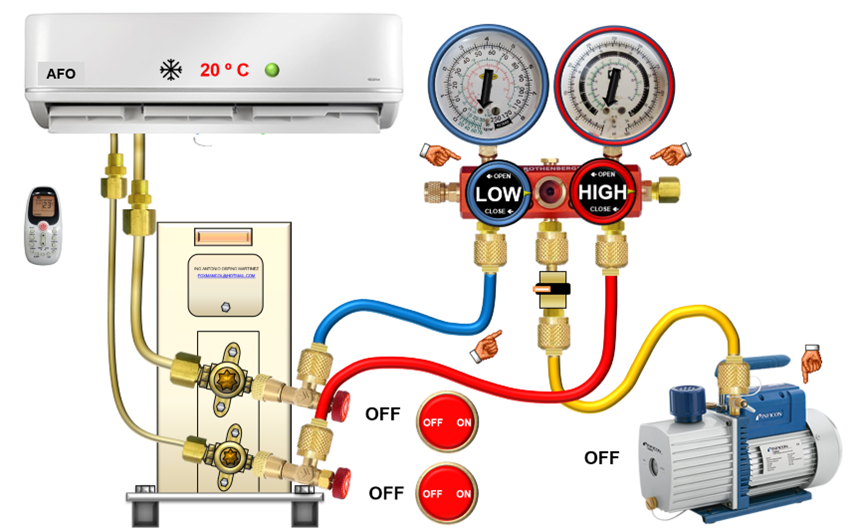

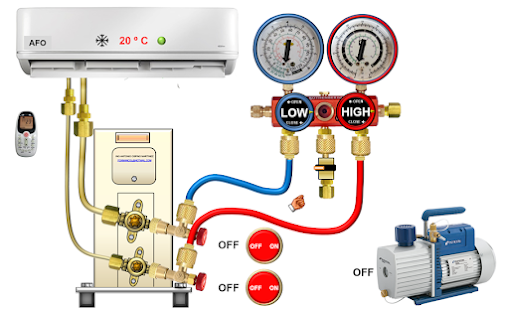

Conecte
una válvula de bola de paso recto en el puerto de servicio del juego de manómetros.
Verifique previamente que su válvula este cerrada.
·

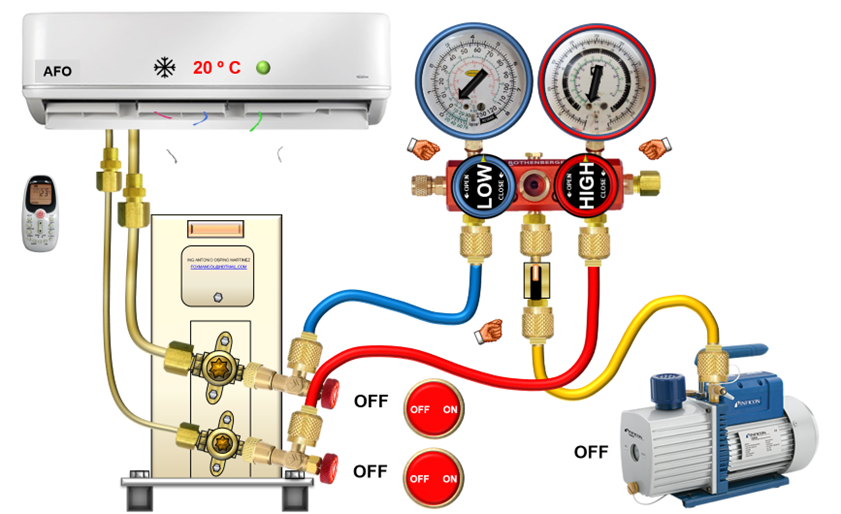

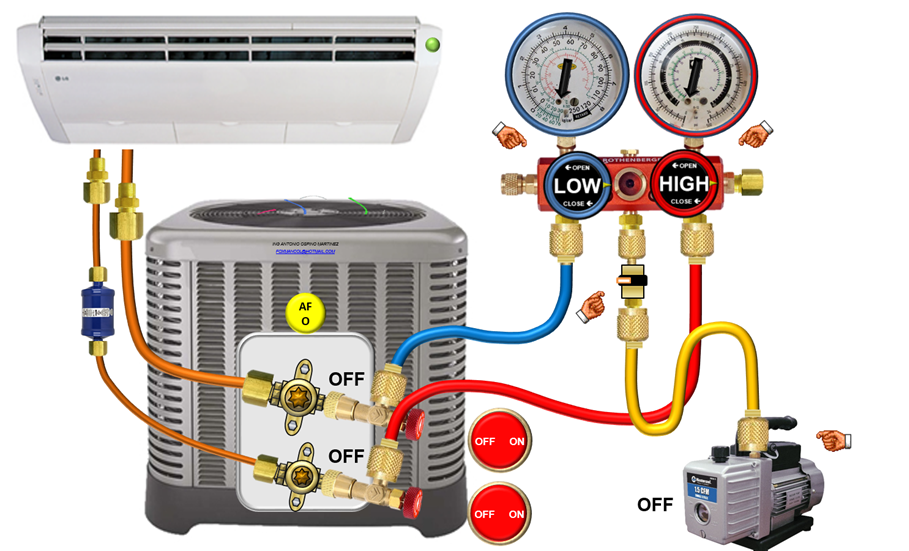

Ahora
realice el siguiente montaje: Manguera azul del manómetro al puerto de la
válvula de control de flujo que esta conectada a la rotolock de succión del
equipo; la manguera amarilla del puerto de la válvula de paso a la bomba de vació
y la manguera roja del juego de manómetros al puerto de la válvula de control
de flujo conectada a la rotolock de descarga del equipo
Para la purga del aire de
las mangueras, siga los siguientes pasos:
·
Abra
ambas válvulas del juego de manómetros y la válvula de paso conectada al puerto
de servicio del juego de manómetros.
·

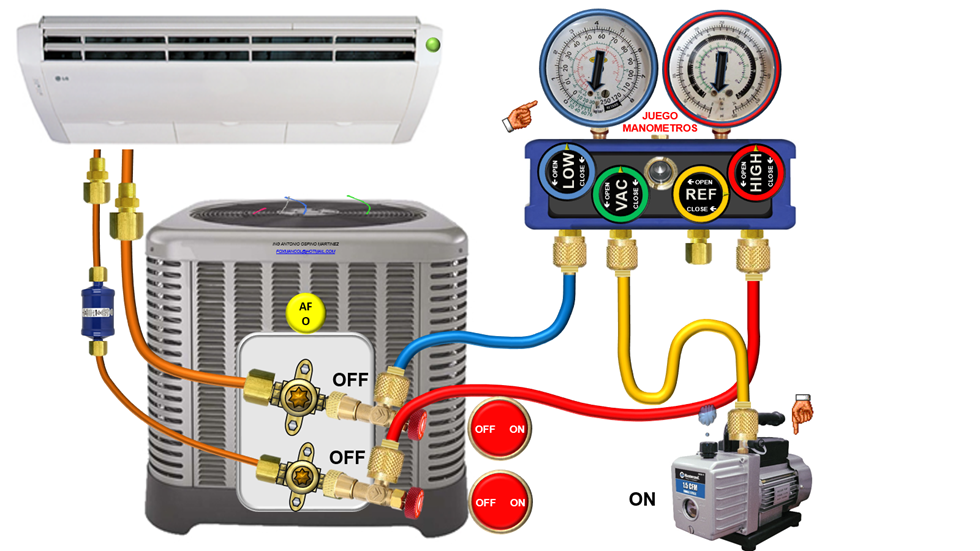

Encienda
la bomba de vacío por un periodo en el que la presión de vacío sea inferior a
los 29 in de hg con el fin de purgar las mangueras.
·
·
Para
finalizar el proceso de purga de mangueras por vacío, cierre la válvula de baja
del juego de manómetros, la válvula de paso recto y después apague la bomba de
vacío.
·
Si
todo está bien, proceda a desconectar la manguera amarilla que conecta al juego
de manómetros con la bomba de vacío y coloque un tapón en el extremo libre de
la válvula de paso recto.
·
Para la medición de la
presión de succión, siga los siguientes pasos:
·

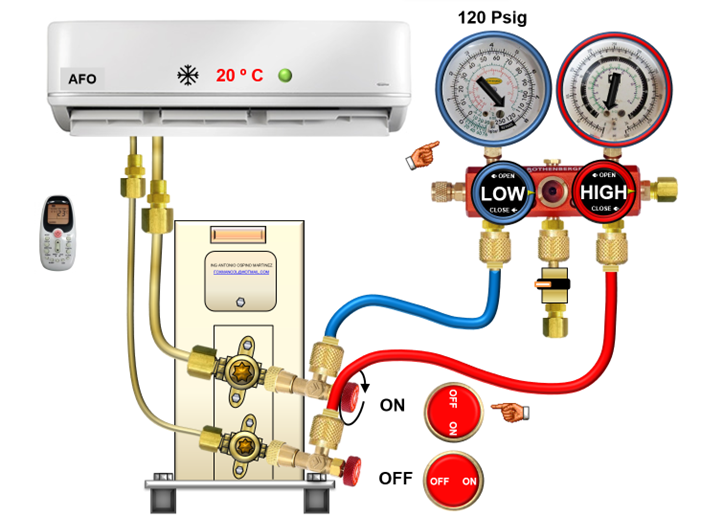

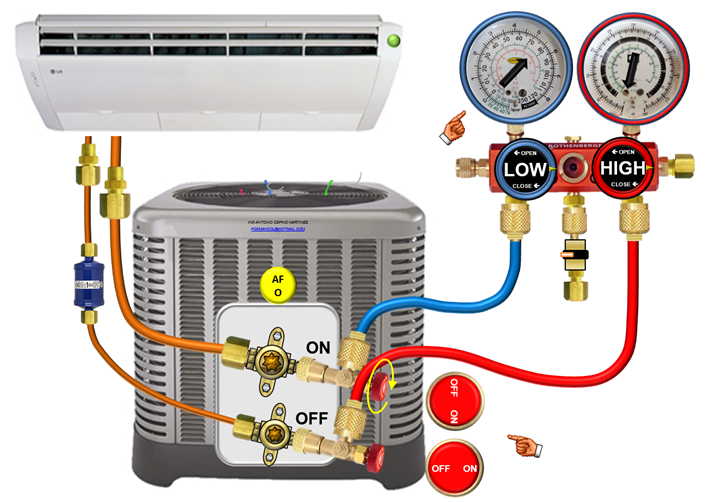

Enrosque
el vástago de la válvula de control de flujo que está conectada en la válvula
rotolock de succión, en sentido horario, hasta la posición ON, para obtener
comunicación con el sistema y obtener la presión actual de succión del sistema.

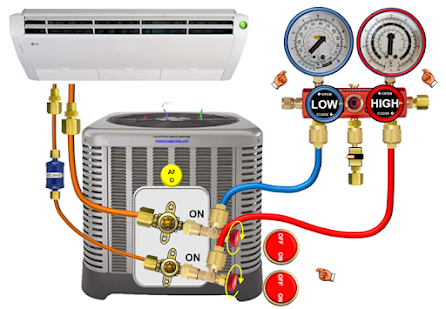

A continuación, enrosque el vástago de la válvula de control de flujo que está
conectada en la válvula rotolock de salida del equipo, en sentido horario,
hasta la posición ON, para obtener comunicación con el sistema y obtener la
presión actual de mezcla del sistema.
Para la desconexión del
juego de manómetros y accesorios, siga los siguientes pasos:
·
A
continuación, desenrosque el vástago de la válvula de control de flujo que está
conectada en la válvula rotolock de salida del equipo, en sentido antihorario,
hasta la posición OFF, para quitar la comunicación del manómetro con el
sistema.
·
Proceda
a abrir lentamente la válvula de alta del juego de manómetros para que todo el
refrigerante presente en la manguera roja pueda pasar a la succión del equipo
por el cuerpo del juego de manómetros.
Ahora proceda a abrir lentamente la
válvula de baja del juego de manómetros para que todo el refrigerante presente
en la manguera roja pase a la succión del equipo por el cuerpo del juego de manómetros.
Al final del proceso vera que ambas lecturas en ambos manómetros son iguales
·
Con
una llave L, enrosque completamente el vástago de la válvula rotolock de salida
de la unidad condensadora ( la que posee la tubería más delgada ), para que el
compresor comience a recoger el refrigerante de la línea de succión, incluyendo
el que está en el juego de manómetros.
·
Al
terminar de enroscar el vástago de la válvula rotolock de salida de la unidad
condensadora ( la que posee la tubería más delgada ), la presión de succión
disminuye y cuando esté en cero ( 0 ) Psig, proceda a desenroscar el vástago de
la válvula de control de flujo, que esta conectada a la válvula rotolock de
succión del equipo, hasta la posición OFF e inmediatamente desenrosque
nuevamente el vástago de la válvula rotolock de salida de la unidad
condensadora.
·
Estando
las presiones del juego de manómetros en cero, cierre ambas válvulas del juego
de manómetros, quite la llave L, desconecte la manguera azul y roja del juego
de manómetros, para posteriormente quitar ambas las válvulas de control de
flujo.
Para finalizar coloque los tapones
a las válvulas rotolock de la unidad externa.
Ver videos:
1.4.

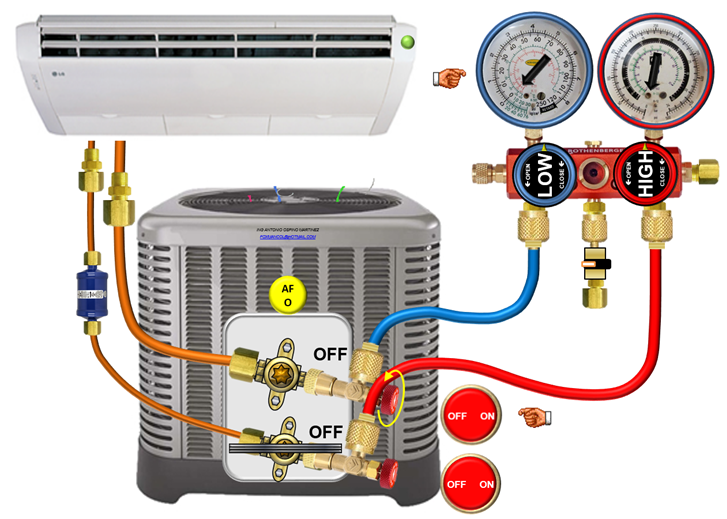

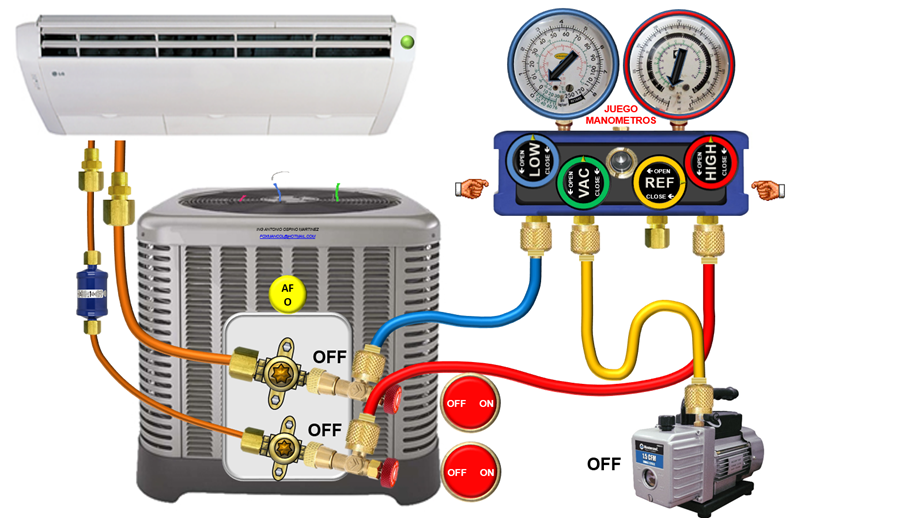

MEDICION DE PRESION DE SUCCION Y DESCARGA EN EQUIPOS AIRE ACONDICIONADO MINISPLIT
USANDO EL JUEGO DE MANOMETRO DE CUATRO VALVULAS.
Tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:
Veamos el diagrama de flujo del procedimiento:
Para el montaje de los
equipos y accesorios siga los siguientes pasos:
·

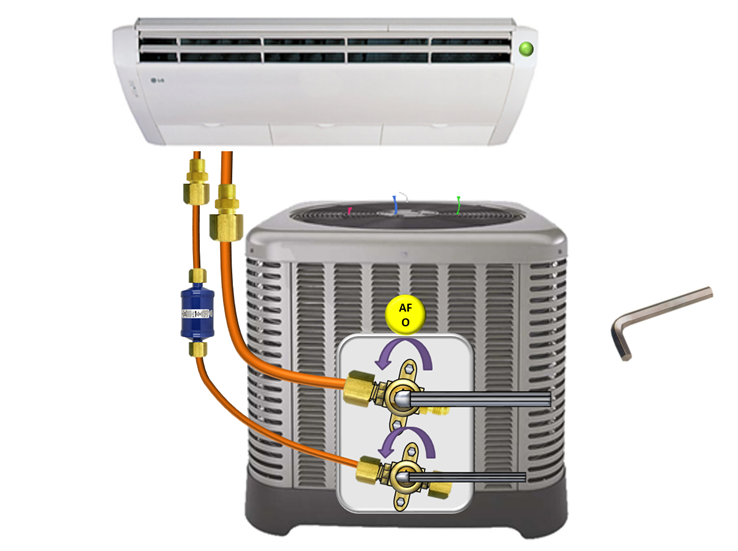

Como
medida de seguridad, con una lleve Hexagonal o Torx, verifique que los vástagos
de las válvulas rotolocks, estén desenroscados por completo, recuerde que, para
esta operación, la llave se gira en sentido antihorario.
·
Conecte
ambas válvulas de control de flujo a las toma o puertos de servicio de ambas
válvulas rotolock de la unidad condensadora; previamente debe haber verificado
que los vástagos de ambas válvulas estén en posición OFF.
·
Ahora
realice el siguiente montaje: Manguera azul del puerto LOW del manómetro al
puerto de la válvula de control de flujo que está conectada a la rotolock de
succión del equipo; la manguera amarilla del puerto VAC a la válvula de paso a
la bomba de vacío y la manguera roja del puerto HIGH del juego de manómetros al
puerto de la válvula de control de flujo conectada a la rotolock de descarga
del equipo
·
Abra
las válvulas LOW, VAC y HIGH del juego de manómetros.
·
Proceda
a encender la bomba de vacío y después su válvula de paso ( si la tiene ) por un corto lapso de tiempo hasta
que la presión de vacío llegue por debajo de las 29 In Hg.
·
·
Para
finalizar el proceso de purga de mangueras por vacío, cierre las válvulas LOW,
VAC y HIGH del juego de manómetros; después apague la bomba de vacío.
·
Si
todo está bien, proceda a desconectar la manguera amarilla que conecta al juego
de manómetros con la bomba de vacío
.
Para la medición de la
presión de succión, siga los siguientes pasos:
·
Enrosque
el vástago de la válvula de control de flujo que esta conectada en la válvula
rotolock de succión hasta la posición ON, para obtener comunicación con el
sistema y obtener la presión actual de succión del sistema. A continuación,
enrosque el vástago de la válvula de control de flujo que esta conectada en la
válvula rotolock de del equipo hasta la posición ON, para obtener comunicación
con el sistema y obtener la presión actual de salid de la unidad externa.
Para la desconexión del
juego de manómetros y accesorios, siga los siguientes pasos:
·
A
continuación, desenrosque el vástago de la válvula de control de flujo que está
conectada en la válvula rotolock de salida del equipo hasta la posición OFF,
para quitar la comunicación del manómetro con el sistema.
·
Proceda
a abrir lentamente la válvula de HIGH del juego de manómetros para que todo el
refrigerante presente en la manguera roja pueda pasar a la succión del equipo
por el cuerpo del juego de manómetros.
·
Ahora
proceda a abrir lentamente la válvula de
LOW del juego de manómetros para que todo el refrigerante presente en la
manguera roja pase a la succión del equipo por el cuerpo del juego de manómetros.
Al final del proceso vera que ambas lecturas en ambos manómetros son iguales.
·
Con
una llave L, enrosque completamente el vástago de la válvula rotolock de salida
de la unidad condensadora ( la que posee la tubería más delgada ), para que el
compresor comience a recoger el refrigerante de la línea de succión, incluyendo
el que está en el juego de manómetros.
·
Al
terminar de enroscar el vástago de la válvula rotolock de salida de la unidad
condensadora ( la que posee la tubería mas delgada ), la presión de succión
disminuye y cuando esté en cero ( 0 ) Psig, proceda a desenroscar el vástago de
la válvula de control de flujo, que esta conectada a la válvula rotolock de
succión del equipo, hasta la posición OFF e inmediatamente desenrosque
nuevamente el vástago de la válvula rotolock de salida de la unidad
condensadora.
·
Estando
las presiones del juego de manómetros en cero, cierre las válvulas LOW y HIGH
del juego de manómetros, quite la llave L, desconecte la manguera azul y roja
del juego de manómetros, para posteriormente quitar ambas las válvulas de
control de flujo.
·
Para
finalizar coloque los tapones a las válvulas rotolock de la unidad externa.
·
Ver videos:
1.5.
MEDICION DE PRESION DE SUCCION EN AIRE ACONDICIONADO COMERCIAL USANDO EL JUEGO
DE MANOMETROS ESTANDAR.
Tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:
A continuación, se observa
de diagrama de flujo del proceso:
Para ejecutar el proceso,
siga los siguientes pasos:
·
Identifique
las válvulas rotolocks o de servicio de la unidad condensadora.
·
Verificar
que el equipo esté encendido y con un juego de llaves de boca fija, quite el tapón
de la toma de servicio de las válvulas rotolock de succión de la unidad
condensadora, así como los tapones protectores de los vástagos de cada válvula.
·
Como
medida de seguridad, con una lleve Hexagonal o Torx, verifique que los vástagos
de las válvulas rotolocks, estén desenroscados por completo, recuerde que para
esta operación, la llave se gira en sentido antihorario.
·
Conecte
la válvula de control de flujo a la toma o puerto de servicio de la válvula
rotolock de succión de la unidad condensadora ( la que tiene la tubería mas
gruesa ). Antes verifique que el vástago de estas esté en posición OFF
·
Conecte
la manguera azul del puerto de baja del juego de manómetros al puerto de la
válvula de control de flujo que está conectada a la rotolock de succión del
equipo y la manguera amarilla del puerto de servicio del juego de manómetros al
puerto de la bomba de vacío.
·
Abra
la válvula de baja del juego de manómetros, la válvula de paso de la bomba de
vacío si la tiene y proceda a encender la misma por un tiempo de 30 a 45
segundos, para hacer la purga a las mangueras.
·
Para
finalizar la purga, proceda a cerrar la válvula de baja del juego de
manómetros, cierre la válvula de la bomba de vacío, si la tiene y apague la
misma.
·
Puede
desconectar la manguera de la bomba de vacío y poner un tapón en su lugar.
·
Enrosque
por completo el vástago de la válvula de control de flujo para determinar el
valor de la presión de succión del equipo.
Para desconectar el juego
de manómetros, siga los siguientes pasos:
·
Con
una llave L, enrosque completamente el vástago de la válvula rotolock de
descarga de la unidad condensadora ( la que posee la tubería más delgada ),
para que el compresor comience a recoger el refrigerante de la línea de
succión, incluyendo el que está en el juego de manómetros.
·
Al
terminar de enroscar el vástago de la válvula rotolock de descarga de la unidad
condensadora ( la que posee la tubería mas delgada ), la presión de succión
disminuye y cuando esté en cero ( 0 ) Psig, proceda a desenroscar el vástago de
la válvula de control de flujo, que esta conectada a la válvula rotolock de
succión del equipo, hasta la posición OFF e inmediatamente desenrosque
nuevamente el vástago de la válvula rotolock de descarga de la unidad
condensadora.
·
Proceda
a quitar la llave L, desconecte las mangueras azul y amarilla del juego de manómetros, para posteriormente quitar
la válvula de control de flujo.
·
Proceda
a colocar y asegurar los tapones a las válvulas rotolock de la unidad
condensadora.
Ver videos:
1.6.
MEDICION DE PRESION DE SUCCION EN AIRE ACONDICIONADO COMERCIAL USANDO EL JUEGO
DE MANOMETROS DE CUATRO VALVULAS.
Tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:
A continuación, se observa
de diagrama de flujo del proceso:
Para ejecutar el proceso,
siga los siguientes pasos:
·
Identifique
las válvulas rotolocks o de servicio de la unidad condensadora.
·
Verificar
que el equipo esté encendido y con un juego de llaves de boca fija, quite el tapón
de la toma de servicio de las válvulas rotolock de succión de la unidad
condensadora, así como los tapones protectores de los vástagos de cada válvula.
·
Como
medida de seguridad, con una lleve Hexagonal o Torx, verifique que los vástagos
de las válvulas rotolocks, estén desenroscados por completo, recuerde que para
esta operación, la llave se gira en sentido antihorario.
·
Conecte
la válvula de control de flujo a la toma o puerto de servicio de la válvula
rotolock de succión de la unidad condensadora ( la que tiene la tubería mas
gruesa ). Antes verifique que el vástago de las mismas esté en posición OFF
·
Conecte
la manguera azul del puerto LOW del juego de manómetros al puerto de la válvula
de control de flujo que esta conectada a la rotolock de succión del equipo y
una manguera amarilla del puerto VAC a la bomba de vacío.
·
Abra
las válvulas LOW y VAC del juego de manómetros
·
Proceda
a encender la bomba de vacío y abrir su válvula de paso, si la tiene por un
lapso de tiempo de 30 a 45 segundos.
·
Para
terminar la purga de las mangueras, proceda a cerrar las válvulas LOW y VAC del
juego de manómetros, la válvula de paso de la bomba de vacío si la tiene y
después apagar la bomba.
·
Ahora
puede desconectar la manguera amarilla de la bomba de vacío y después coloque
un tapón en el puerto VAC del juego de manómetros
·
Enrosque
el vástago de la válvula de control de flujo por completo hasta la posición ON
girando su volanta en sentido horario, para determinar la presión de succión
del equipo
Para la desconexión del
juego de manómetros, siga los siguientes pasos:
·
Con
una llave L, enrosque completamente el vástago de la válvula rotolock de
descarga de la unidad condensadora ( la que posee la tubería mas delgada ),
para que el compresor comience a recoger el refrigerante de la línea de
succión, incluyendo el que está en el juego de manómetros.
·
Al
terminar de enroscar el vástago de la válvula rotolock de descarga de la unidad
condensadora ( la que posee la tubería mas delgada ), la presión de succión
disminuye y cuando esté en cero ( 0 ) Psig, proceda a desenroscar el vástago de
la válvula de control de flujo, que esta conectada a la válvula rotolock de
succión del equipo, hasta la posición OFF e inmediatamente desenrosque
nuevamente el vástago de la válvula rotolock de descarga de la unidad
condensadora.
·
Proceda
a quitar la llave L, desconecte las
mangueras azul y amarilla del juego de manómetros, para posteriormente quitar
la válvula de control de flujo.
·
Proceda
a colocar y asegurar los tapones a las válvulas rotolock de la unidad
condensadora; después de ello, puede proceder a revisar las corrientes del
equipo así como la temperatura del recinto
Ver videos:
1.7.
MEDICION DE PRESION DE SUCCION Y DESCARGA EN EQUIPOS AIRE ACONDICIONADO
COMERCIAL USANDO EL JUEGO DE MANOMETROS ESTANDAR DE DOS VALVULAS.
Tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:
A continuación, se observa
de diagrama de flujo del proceso:
Para ejecutar el proceso,
siga los siguientes pasos:
·
Identifique
las válvulas rotolocks de la unidad condensadora.
·
Con
un juego de llaves de boca fija, quite los tapones de los puertos de servicio
de las válvulas rotolock de succión y descarga de la unidad condensadora, así
como los tapones protectores de los vástagos de cada válvula.
·
Como
medida de seguridad, con una lleve Hexagonal o Torx, verifique que los vástagos
de las válvulas rotolocks, estén desenroscados por completo, recuerde que, para
esta operación, la llave se gira en sentido antihorario.
·
Conecte
ambas válvulas de control de flujo a las toma o puertos de servicio de ambas
válvulas rotolock de la unidad condensadora; previamente debe haber verificado
que los vástagos de ambas válvulas estén en posición OFF
·
Conecte
una válvula de control de paso recta en el puerto de servicio del juego de manómetros.
Verifique previamente que su válvula este cerrada.
·
Ahora
realice el siguiente montaje: Manguera azul del manómetro al puerto de la
válvula de control de flujo que esta conectada a la rotolock de succión del
equipo; la manguera amarilla del puerto de la válvula de paso a la bomba de
vacio y la manguera roja del juego de manometros al puerto de la válvula de
control de flujo conectada a la rotolock de descarga del equipo
Para la purga del aire de
las mangueras, siga los siguientes pasos:
·
Abra
ambas válvulas del juego de manómetros y la válvula de paso o bola conectada al
puerto de servicio del juego de manómetros.
·
Encienda
la bomba de vacío por un periodo de 30 a 45 segundos en el que la presión de
vacío sea inferior a los 29 in de hg con el fin de purgar las mangueras.
·
Para
finalizar el proceso de purga de mangueras por vacío, cierre la válvula de baja
del juego de manómetros, la válvula de paso recto y después apague la bomba de
vacío.
·
Si
todo esta bien, proceda a desconectar la manguera amarilla que conecta al juego
de manómetros con la bomba de vacío y conectar un tapón en el extremo de la
válvula de bola.
Para la medición de la
presión de succión, siga los siguientes pasos:
·
Enrosque
el vástago de la válvula de control de flujo que está conectada en la válvula
rotolock de succión hasta la posición ON, para obtener comunicación con el
sistema y obtener la presión actual de succión del sistema. A continuación,
enrosque el vástago de la válvula de control de flujo que esta conectada en la
válvula rotolock de alta del equipo hasta la posición ON, para obtener
comunicación con el sistema y obtener la presión actual de alta del sistema.
Para la desconexión del
juego de manómetros y accesorios, siga los siguientes pasos:
·
A
continuación, desenrosque el vástago de la válvula de control de flujo que está
conectada en la válvula rotolock de alta o descarga del equipo hasta la
posición OFF, para quitar la comunicación del manómetro con el sistema.
·
Proceda
a abrir lentamente la válvula de alta del juego de manómetros y después la de
baja, para que la mayor parte del refrigerante presente en la manguera roja
pase a la succión del equipo por el cuerpo del juego de manómetros a la tubería
de succión de este.
·
Con
una llave L, enrosque completamente el vástago de la válvula rotolock de
descarga o salida de la unidad condensadora ( la que posee la tubería mas
delgada ), para que el compresor comience a recoger el refrigerante de la línea
de succión, incluyendo el que está en el juego de manómetros.
·
Al
terminar de enroscar el vástago de la válvula rotolock de descarga o salida de
la unidad condensadora ( la que posee la tubería más delgada ), la presión de
succión disminuye y cuando esté en cero ( 0 ) Psig, proceda a desenroscar el
vástago de la válvula de control de flujo, que está conectada a la válvula
rotolock de succión del equipo, hasta la posición OFF e inmediatamente
desenrosque nuevamente el vástago de la válvula rotolock de mezcla o salida de
la unidad condensadora.
·
Estando
las presiones del juego de manómetros en cero, cierre ambas válvulas del juego
de manómetros.
·
Quite
la llave L y desconecte la manguera azul y roja del juego de manómetros, para
posteriormente quitar ambas las válvulas de control de flujo.
·
Para
finalizar coloque los tapones a las válvulas rotolock de la unidad externa.
Ver videos:
1.8.
MEDICION DE PRESION DE SUCCION Y DESCARGA EN EQUIPOS AIRE ACONDICIONADO
COMERCIAL USANDO EL JUEGO DE MANOMETROS DE CUATRO VALVULAS.
Tenga en cuenta los
siguientes equipos y accesorios requeridos para el proceso:
A continuación, se observa
de diagrama de flujo del proceso:
Para ejecutar el proceso,
siga los siguientes pasos:
·
Identifique
las válvulas rotolocks o de servicio de la unidad condensadora.
·
Verificar
que el equipo esté encendido y con un juego de llaves de boca fija, quite el
tapon de la toma de servicio de las válvulas rotolock de succión de la unidad
condensadora, así como los tapones protectores de los vástagos de cada válvula.
·
Como
medida de seguridad, con una lleve Hexagonal o Torx, verifique que los vástagos
de las válvulas rotolocks, estén desenroscados por completo, recuerde que para
esta operación, la llave se gira en sentido antihorario.
·
Conecte
ambas válvulas de control de flujo a las toma o puertos de servicio de ambas
válvula rotolock de la unidad condensadora; previamente debe haber verificado
que los vástagos de ambas válvulas estén en posición OFF
·
Ahora
realice el siguiente montaje: Manguera azul del puerto LOW del manómetro al
puerto de la válvula de control de flujo que esta conectada a la rotolock de
succión del equipo; la manguera amarilla del puerto VAC a la válvula de paso a la bomba de vacío
y la manguera roja del puerto HIGH del juego de manometros al puerto de la
válvula de control de flujo conectada a la rotolock de descarga del equipo
Para la purga del aire de
las mangueras, siga los siguientes pasos:
·
Abra
las válvulas LOW, VAC y HIGH del juego de manómetros.
·
Proceda
a encender la bomba de vacío y después su válvula de paso ( si la tiene ) por un lapso de tiempo de 30 a 45
segundos hasta que la presión de vacío llegue por debajo de las 29 In Hg.
·
Para
finalizar el proceso de purga de mangueras por vacío, cierre las válvulas LOW,
VAC y HIGH del juego de manómetros; después apague la bomba de vacío
·
Si
todo está bien, proceda a desconectar la manguera amarilla que conecta al juego
de manómetros con la bomba de vacío y colocar un tapón en el puerto VAC.
Para la medición de la
presión de succión, siga los siguientes pasos:
·
Enrosque
el vástago de la válvula de control de flujo que esta conectada en la válvula
rotolock de succión hasta la posición ON, para obtener comunicación con el
sistema y obtener la presión actual de succión del sistema. A continuación,
enrosque el vástago de la válvula de control de flujo que está conectada en la
válvula rotolock de descarga del equipo hasta la posición ON, para obtener
comunicación con el sistema y obtener la presión actual de alta del sistema.
Para la desconexión del
juego de manómetros y accesorios, siga los siguientes pasos:
·
A
continuación, desenrosque el vástago de la válvula de control de flujo que está
conectada en la válvula rotolock de descarga del equipo hasta la posición OFF,
para quitar la comunicación del manometro con el sistema.
·
Proceda
a abrir primeramente la válvula HIGH del juego de manómetros, después abra la
válvula LOW para que la mayor parte del refrigerante que estaba en las
mangueras amarilla y roja pasen a la succión del equipo
·
Con
una llave L, enrosque completamente el vástago de la válvula rotolock de
descarga o salida de la unidad condensadora ( la que posee la tubería mas
delgada ), para que el compresor comience a recoger el refrigerante de la línea
de succión, incluyendo el que está en el juego de manómetros.
·
Al
terminar de enroscar el vástago de la válvula rotolock de descarga o salida de
la unidad condensadora ( la que posee la tubería mas delgada ), la presión de
succión disminuye y cuando esté en cero ( 0 ) Psig, proceda a desenroscar el
vástago de la válvula de control de flujo, que está conectada a la válvula
rotolock de succión del equipo, hasta la posición OFF e inmediatamente
desenrosque nuevamente el vástago de la válvula rotolock de mezcla o salida de
la unidad condensadora.
·
Estando
las presiones del juego de manómetros en cero, cierre las válvulas LOW y HIGH
del juego de manómetros.
·
Quite la llave L, desconecte la manguera azul
y roja del juego de manómetros, para posteriormente quitar ambas las válvulas
de control de flujo.
·
Para
finalizar coloque los tapones a las válvulas rotolock de la unidad externa.
Ver videos:
No hay comentarios:
Publicar un comentario
Nota: solo los miembros de este blog pueden publicar comentarios.
